74 24. CTF-36C （FTF-36C） S20 (SJSF115900-16) v2.016 24.2.5 供給部仕様 パ レ ッ ト 基準位置 ※ パレット１⇒…
73
24. CTF-36C （FTF-36C）
S20 (SJSF115900-16) v2.016
トレイ厚
※ トレイ厚さはマウンターの最大部品高さ（30mm）以内であること。
※ 1 段目を使用する場合は厚さ MAX.9㎜固定
１８７.５
マガジンピッチ
１２.５
パレットピッチ
マガジンラック
※ パレット供給加速度は 50% になります。
※ 部品上面に吸着可能な平面部を有すること。
※ 使用するノズルにより対応可能最小部品サイズが変わります。
詳細については弊社営業へ問い合わせください。
※ □ 3mm 以下の部品については弊社営業へ問い合わせください。
74
24. CTF-36C （FTF-36C）
S20 (SJSF115900-16) v2.016
24.2.5 供給部仕様

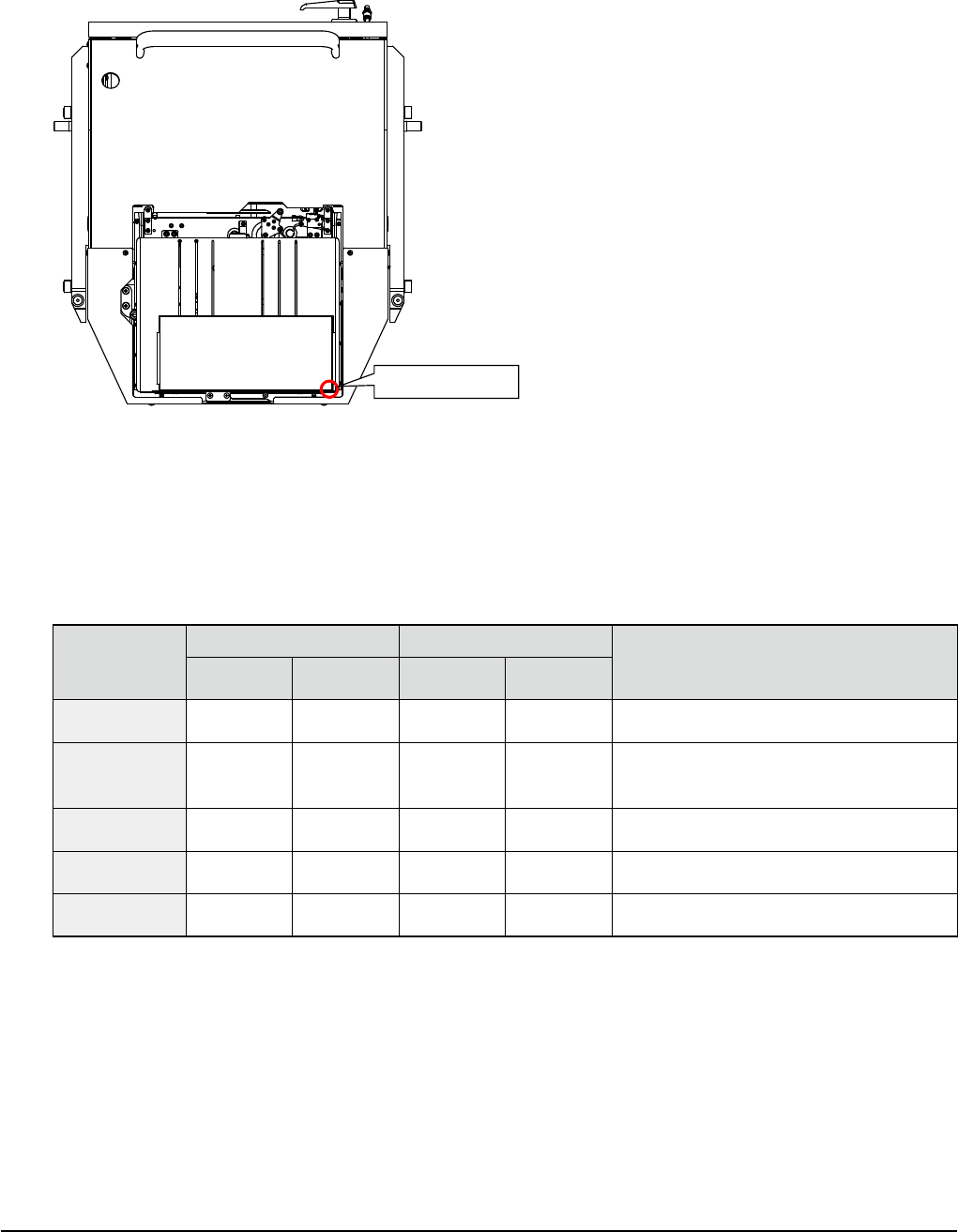

パレット基準位置
※ パレット１⇒パレット２への交換に要する時間（振動の影響を受けにくい部品を使用）
24.2.6 ソフトウェア機能（無停止段取り等）
(*1)S20 で、CTF-40(FTF-40) または CTF-36C(FTF-36C) が 2 台接続されている場合に有効になります。
CTF-40 と CTF-36C が混在する場合も機能します。
(*2)インテリジェント機能オプションが必要です。詳細は次項を参照ください。
75
24. CTF-36C （FTF-36C）
S20 (SJSF115900-16) v2.016
24.2.7 インテリジェント機能（オプション）
※本機側にインテリジェント機能（セットミス防止）オプションが設定されている場合、
本機能が有効となります
※本機側にインテリジェント機能（リロケータブル）オプションが設定されている場合、
本機能が有効となります
※本機能は１）の付加機能となります。２）のみのオプション設定はございません
※１）と２）の機能は併用できません、いずれかの選択となります
※本機側にインテリジェント機能（リロケータブル）オプションが設定されている場合、
本機能が有効となります
24.3 制約条件
※ マガジンラック（パレット）を取付けたまま脱着するとパレットの飛び出しにより、トレイ内のワークが
飛び出し破損する可能性があります
