72 24. CTF-36C （FTF-36C） S20 (SJSF115900-16) v2.016 24.2.3 装置本体                  …

24.　CTF-36C　（FTF-36C）

S20 (SJSF115900-16)　v2.016

24.　CTF-36C　（FTF-36C）

24.1 適用範囲

  

    

 

24.2 装置仕様

24.2.1 取付け対象機種



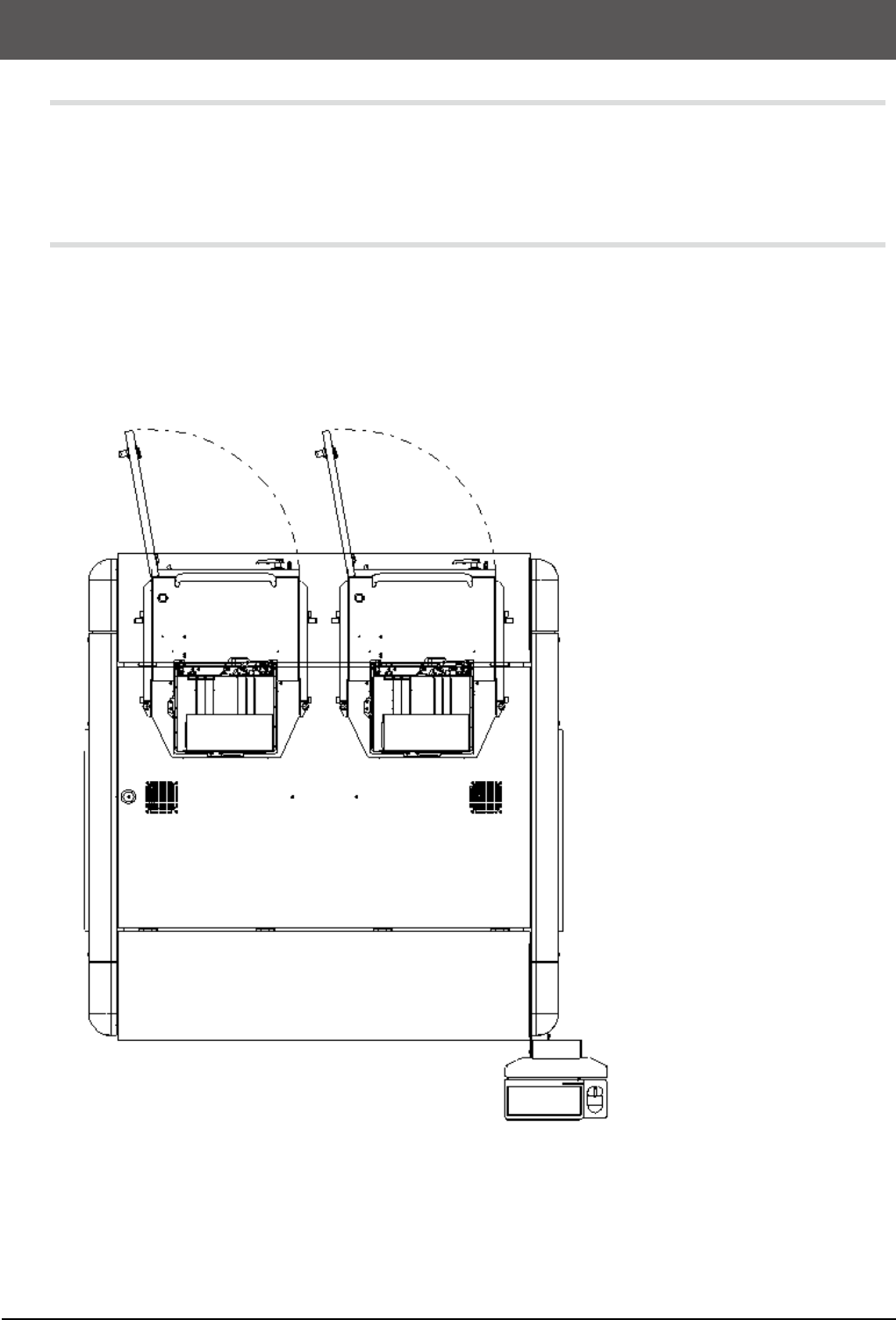

24.2.2 取付け位置

     

1) CTF-36C（FTF-36C）は、TYPE-A、B、C、D、E、F、G、H の 8 種類があります。

2) S20 にて CTF-36C（FTF-36C）または CTF-40（FTF-40）を 2 台設置でご使用になる場合、

 TYPE-A と TYPE-A、TYPE-B と TYPE-B 等、同じ TYPE の組み合わせではご使用できません。

24.　CTF-36C　（FTF-36C）

S20 (SJSF115900-16)　v2.016

24.2.3 装置本体

   

 



   

  

    



 

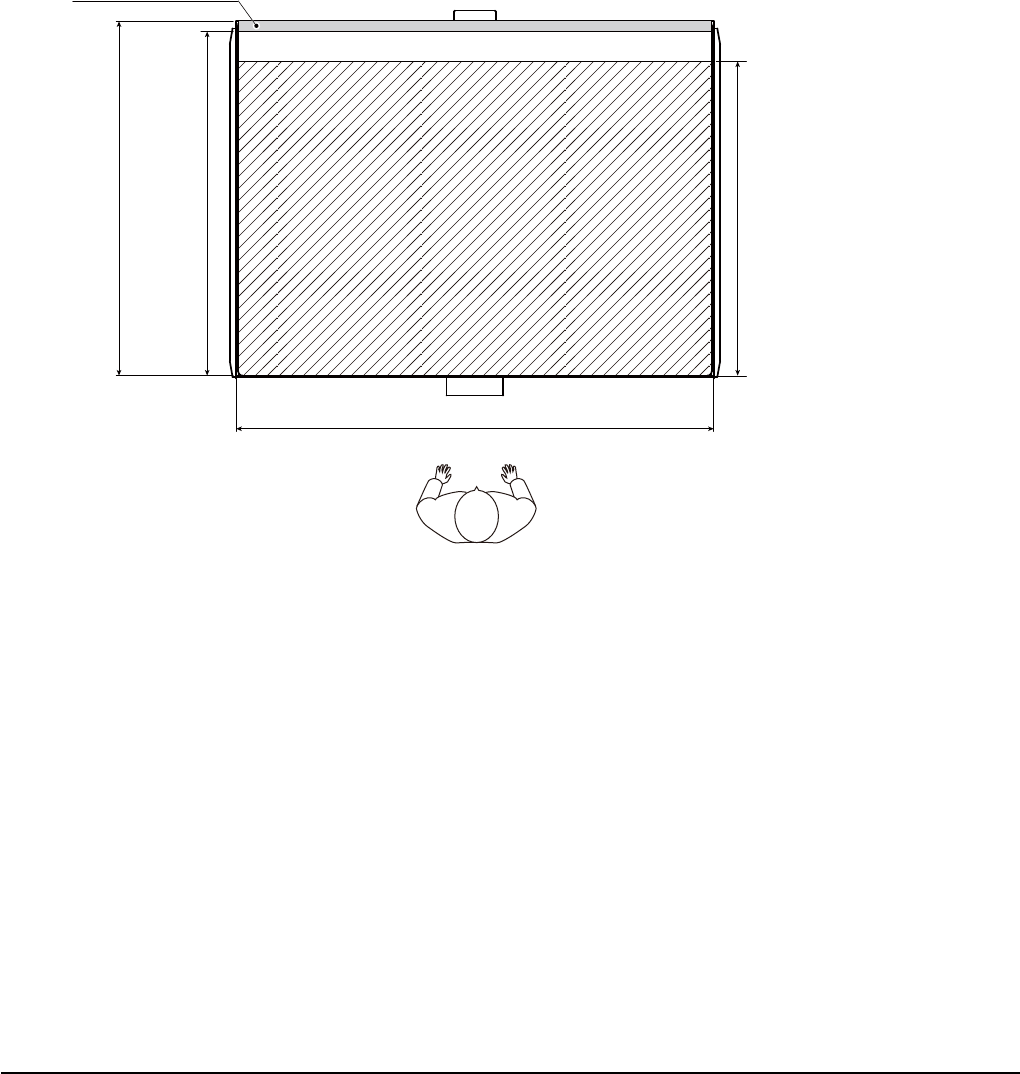

24.2.4 対象トレイ

󰒲󰒲󰒲

350

全ヘッド吸着不可エリア

6ヘッドの

吸着可能エリア

12ヘッドの

吸着可能エリア

230252255

24.　CTF-36C　（FTF-36C）

S20 (SJSF115900-16)　v2.016

󰒲

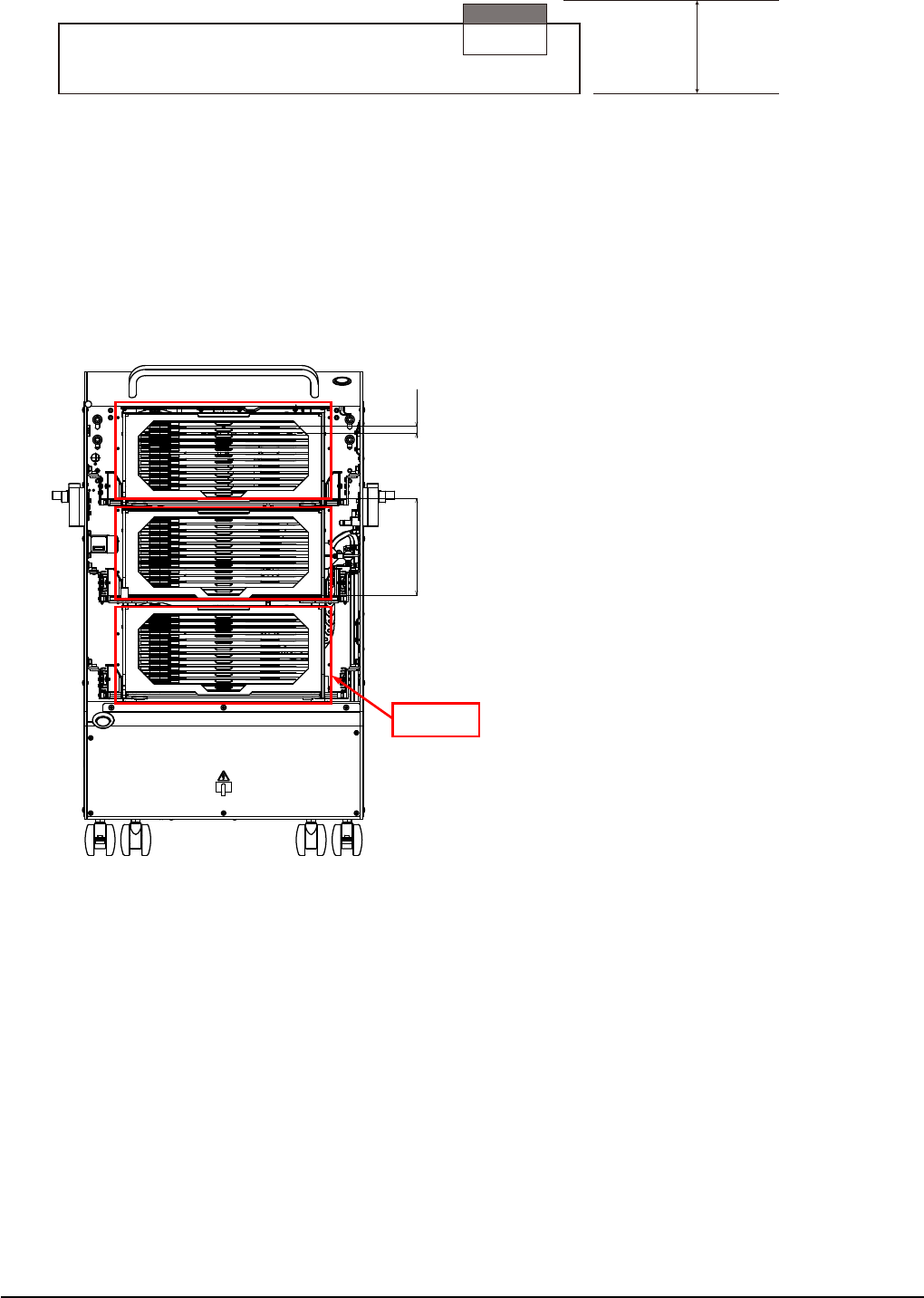

トレイ厚

󰒲

 

 

※ トレイ厚さはマウンターの最大部品高さ（30mm）以内であること。

※ 1 段目を使用する場合は厚さ MAX.9㎜固定

 󰒲   

 󰒲 

１８７.５

マガジンピッチ

１２.５

パレットピッチ

マガジンラック



    

 ※　パレット供給加速度は 50% になります。

󰒲

 󰒲   󰒲   

 ※　部品上面に吸着可能な平面部を有すること。

 ※　使用するノズルにより対応可能最小部品サイズが変わります。

 　　詳細については弊社営業へ問い合わせください。

 ※　□ 3mm 以下の部品については弊社営業へ問い合わせください。
