29.　トレーサビリティ機能
S20 (SJSF115900-16)　v2.016
29.3.4 ロット No 設定 ( オプション )

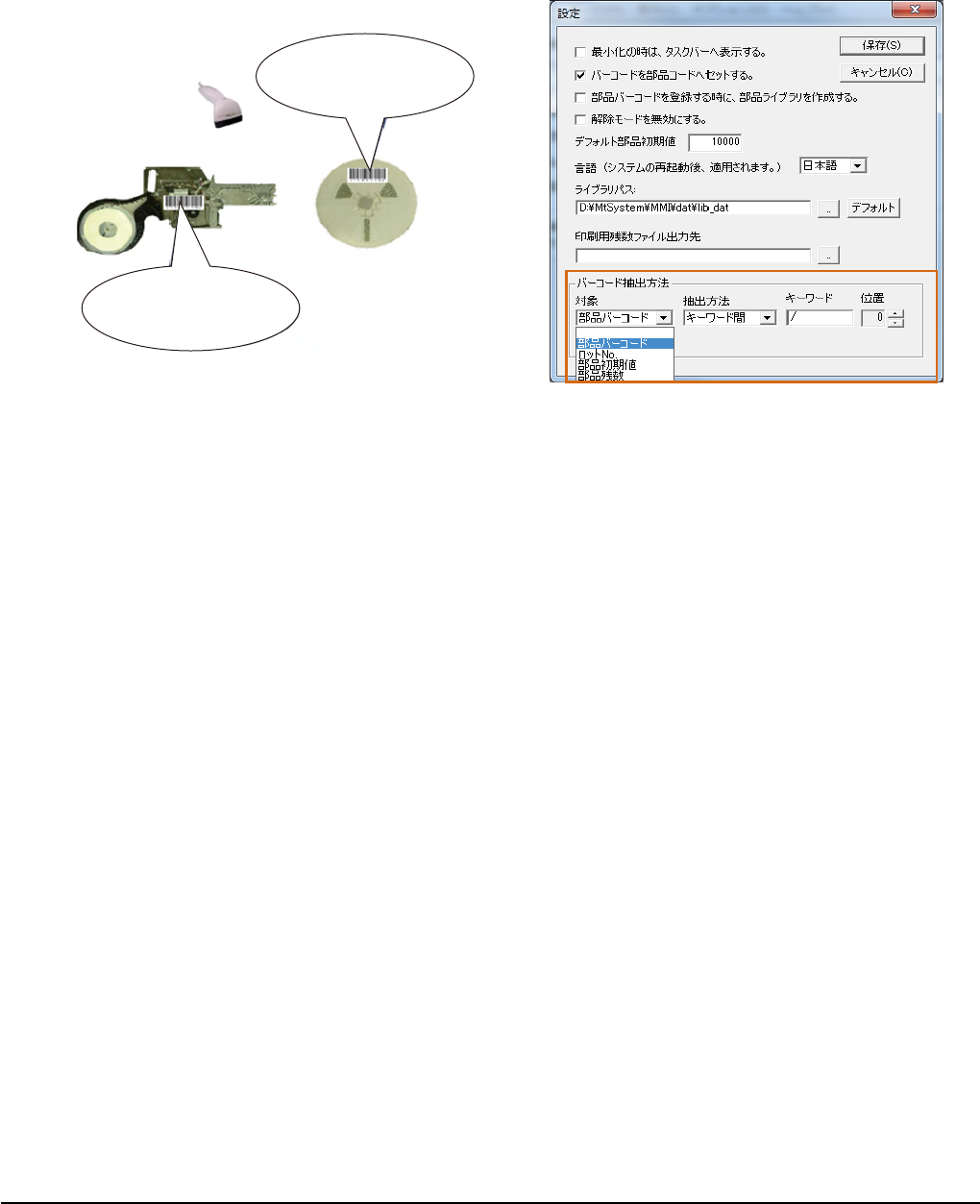

29.3.4.1　インテリジェントフィーダ部品のバーコード登録
  

  

  
部品：ERJ2GE0R00
ロット No.：A00243
フィーダーバーコード
F2-84-999999A
 





 
 
    


  
        

  
105
29.　トレーサビリティ機能
S20 (SJSF115900-16)　v2.016
29.4 搭載履歴情報ファイル
     

29.4.1 ファイルフォーマット
  
  
  
\

\
   

\

\

\

   
※ ファイル出力の指定については「25.3.2　搭載履歴情報ファイル出力設定 ( 必須 )」を参照してください。
29.4.1.1　レコードの種別
  
 
         



 








  




  
 

  
 

  
 
106
29.　トレーサビリティ機能
S20 (SJSF115900-16)　v2.016
29.4.1.2　KEY/TYPE/ALIAS レコード
    

KEY PCBName PCBID Date
PCB
Count
Planned
PCBCount
Program
Step
Offset
Component
Code
BlockNo LotNo
Component
Barcode
PlaceX …
TYPE
string
String
string
integer
integer
integer
integer
string
integer
string
string
real
…
ALIAS PCB Name PCB ID Date
PCB
Count
Planned
PCB
Count
Program
Step
Offset
Component
Code
Block No Lot No
Component
Barcode
Place X …
START
PROGRAM001
00001
2012-06-01 23:59:02.000001
1
10000
-1
-1
-1
-1.000
…
DATA
PROGRAM001
00001
2012-06-01 23:59:02.000002
1
10000
4
0
1608C
0
A00243
AAAAA
10.000
…
DATA
PROGRAM001
00001
2012-06-01 23:59:03.000003
1
10000
5
0
1608C
0
A00243
AAAAA
11.000
…
DATA
PROGRAM001
00001
2012-06-01 23:59:11.000011
1
10000
6
0
1608C
0
A00243
AAAAA
12.000
…
DATA
PROGRAM001
00001
2012-06-01 23:59:12.000012
1
10000
7
0
1608C
0
A00243
AAAAA
13.000
…
DATA
PROGRAM001
00001
2012-06-01 23:59:13.000013
1
10000
8
0
1608C
0
A00243
AAAAA
14.000
…
DATA
PROGRAM001
00001
2012-06-01 23:59:14.000014
1
10000
9
0
1608C
0
A00243
AAAAA
15.000
…
STOP
PROGRAM001
00001
2012-06-01 23:59:15.000999
1
10000
-1
-1
-1
-1.000
…
この 2 列目のデータは、
・「PCBName」キーに対する値
・データの種類が「文字列」
・別名 ( 表示名 ) が「PCB Name」
であることを示しています。

   


29.4.1.3　START/DATA/STOP レコード
   

 
 
KEY PCBName PCBID Date
PCB
Count
Planned
PCB
Count
Program
Step
Offset
Component
Code
BlockNo LotNo
Component
Barcode
PlaceX …
TYPE
string
string
String
integer
integer
integer
integer
string
integer
string
string
real
…
ALIAS PCB Name PCB ID Date
PCB
Count
Planned
PCB
Count
Program
Step
Offset
Component
Code
Block No Lot No
Component
Barcode
Place X …
START
PROGRAM001
00001
2012-06-01 22:00:02.000001
1
10000
-1
-1
-1
-1.000
…
DATA
PROGRAM001
00001
2012-06-01 22:00:02.000002
1
10000
4
0
1608C
0
A00243
AAAAA
10.000
…
DATA
PROGRAM001
00001
2012-06-01 22:00:03.000003
1
10000
5
0
1608C
0
A00243
AAAAA
11.000
…
DATA
PROGRAM001
00001
2012-06-01 22:00:11.000011
1
10000
6
0
1608C
0
A00243
AAAAA
12.000
…
DATA
PROGRAM001
00001
2012-06-01 22:00:12.000012
1
10000
7
0
1608C
0
A00243
AAAAA
13.000
…
DATA
PROGRAM001
00001
2012-06-01 22:00:13.000013
1
10000
8
0
1608C
0
A00243
AAAAA
14.000
…
DATA
PROGRAM001
00001
2012-06-01 22:00:14.000014
1
10000
9
0
1608C
0
A00243
AAAAA
15.000
…
STOP
PROGRAM001
00001
2012-06-01 22:00:15.000999
1
10000
-1
-1
-1
-1.000
…
START
PROGRAM001
00001
2012-06-01 22:20:02.000001
1
10000
-1
-1
-1
-1.000
…
DATA
PROGRAM001
00001
2012-06-01 22:20:02.000002
1
10000
10
0
1608C
0
A00243
AAAAA
10.000
…
DATA
PROGRAM001
00001
2012-06-01 22:20:03.000003
1
10000
11
0
1608C
0
A00243
AAAAA
11.000
…
DATA
PROGRAM001
00001
2012-06-01 22:20:11.000011
1
10000
12
0
1608C
0
A00243
AAAAA
12.000
…
DATA
PROGRAM001
00001
2012-06-01 22:20:12.000012
1
10000
13
0
1608C
0
A00243
AAAAA
13.000
…
DATA
PROGRAM001
00001
2012-06-01 22:20:13.000013
1
10000
14
0
1608C
0
A00243
AAAAA
14.000
…
DATA
PROGRAM001
00001
2012-06-01 22:20:14.000014
1
10000
15
0
1608C
0
A00243
AAAAA
15.000
…
STOP
PROGRAM001
00001
2012-06-01 22:20:15.000999
1
10000
-1
-1
-1
-1.000
…
生産開始時に START
レコードが出力されます
生産完了時に STOP
レコードが出力されます
キャンセル等で生産停止され場合は停止時に
STOP レコードが出力され、再開時に
再度 START レコードが出力されます
