子目录名称：可按客户名称或者产品类型输入不同的子目录名称，把程式归类到不同的
子目录
程式名称：输入相应的机种名称，用来保存程式
当勾选“保存整图”时，将会把整图一起保存
点击“确定”，完成保存程式，点击“取消”退出不保存
4、另存为程序
点击“文件--另存为”图标，可以另存程序，操作与保存程序程序类似
5、切换用户

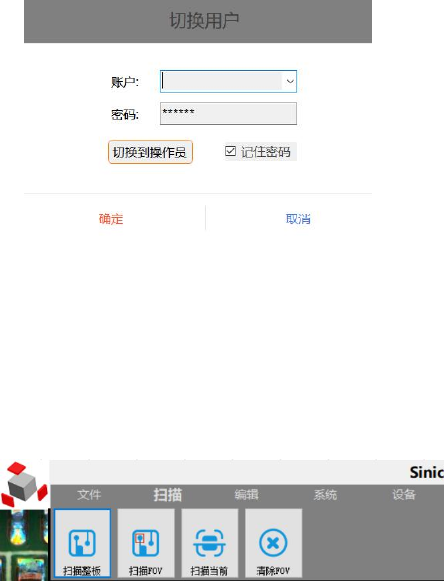

点击“文件--切换用户”图标，进行用户权限之间的切换，可一键切换为操作员用户
6、退出软件
点击“文件--退出软件”图标，退出当前软件
2.2.1.2 扫描菜单
1、扫描整板
让电路板自动进入机器轨道停板位置，点击“扫描整板”图标，机器开始扫描获取整个电
路板的图片，此功能用于新做程式或者更新电路板的整图用于调试程式
2、扫描 FOV
当完成程式的编辑，需要点击“扫描 FOV”图标，获取 FOV 图像和路径，用来整板模拟测试
3、扫描当前
点击“扫描当前”图标，可对 PCB 板当前光标位置拍摄图片，用此新图片编辑当前元件
4、清除 FOV
清除当前程序的 FOV 图像
2.2.1.3 编辑菜单
1、更新程序

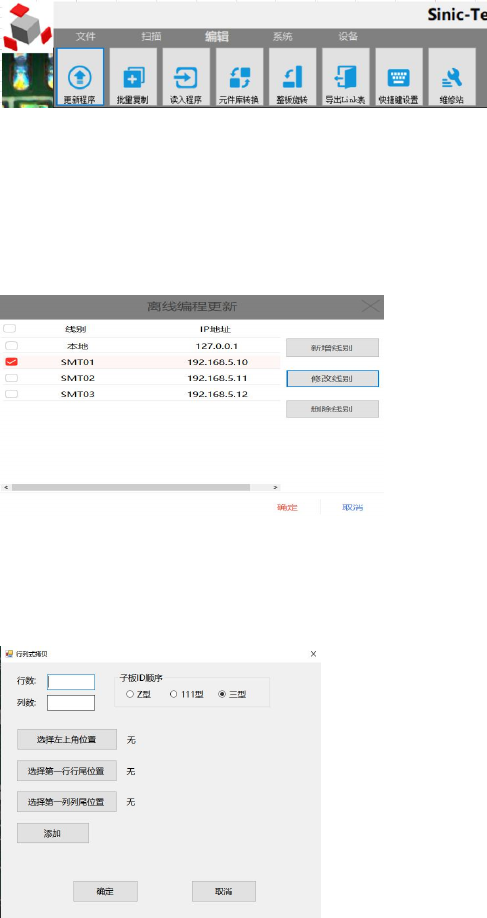

1）点击“更新程序”，进入离线更新程式设置界面，此功能用于不停机调试程式，在离线
编程软件上调试完后在线更新设备正在测试的程式。选中相对应的机台 IP 地址，点击“确定”，
即可更新设备正在测试的程式
2、批量复制
用于批量复制元件或者子板
3、读入程序
读入原有的程序，用于程序不同解析度或者板子（治具）大小尺寸不一样使用

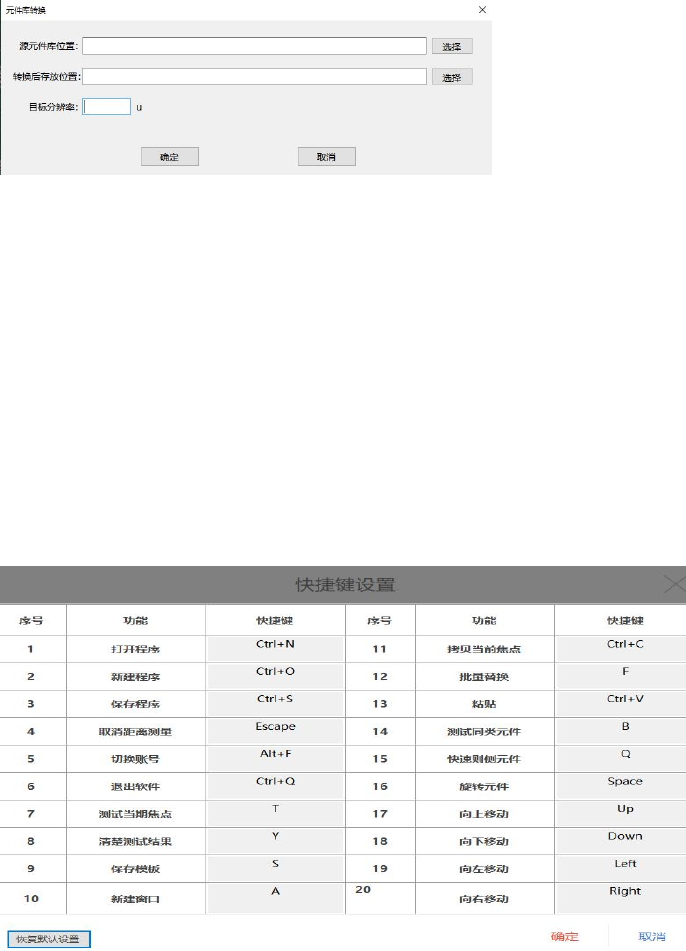

4、元件库转换
用于不同解析度之间的元件库转换，不需要重新制作元件库
5、整板旋转
用于整板旋转角度，旋转后需要重新扫描整板图
6、导出 Link 表
用于导出单个程序的 Link 表，使用 Link 表做程序，可提高编程速度
7、快捷键设置
用于自定义快捷键，方便个人的操作习惯
8、进入维修站
用于给 AOI 操作员复判测试结果
