抽取颜色： 抽取红胶的颜 色，一般为暗 红色 处理内容： 在检查区域内 ， 计算所抽取颜色面 积占检查区域 的面积比例 ， 小于等于设定值 ， 则 OK， 大于设定值， 则 NG 5.4 SOT 类 元 件 制 作 说 明 （ 极 性 二 脚 件 、 三 极 管 、 四 脚 件 、 五脚件、 六脚排阻、 八脚排阻、 异型元件） 5.4.1 SOT 类元件检查窗口示意图 1）检查窗口 参数可 以更改，检 查窗口参数 包括窗口大小 、位置、…
从电极外端开始往外，以设定多少像素作为检查区域，如下图
假焊算法逻辑
1）“+”：算法相加，即其中一种算法判断为 OK，结果为 OK，全部算法判断为 NG，其
结果判断为 NG
2）“*”：算法相乘，即有一种算法判断为 NG，结果为 NG，所有算法判断为 OK，结果
才 OK
3）“+、*、（）”同时使用，遵循数学运算规律，先算括号里面，再算*，最后算+
比如：1+3*4，此组合算法用了 1、3、4 项算法，先计算 3 和 4 项结果，结果若 OK，
为“1”，再加第 1 项，其结果还是“1”，组合算法结果 OK；若 3 和 4 项结果 NG,为“0”，再加第
1 项，若第 1 项 OK，为“1”，组合算法结果 OK；当第 1 项结果 NG，为“0”，3 和 4 项任意一
个结果 NG，3 和 4 项结果 NG，为“0”，组合算法结果才为“0”，结果 NG
7、焊盘末端露铜：抽取红色
从焊盘纵向末端开始往里，检查焊盘露铜（没有覆盖焊锡）
检查区域___像素
面积≤___%
处理内容：
在检查区域内，计算所抽取颜色的面积占检查区域的面积比例，小于等于设定值，则
OK，大于设定值，则 NG
8、红胶检查
从电极顶端开始往外，检查红胶溢出到焊盘的不良
检查区域___像素
面积≤___%
抽取颜色：
抽取红胶的颜色，一般为暗红色
处理内容：
在检查区域内，计算所抽取颜色面积占检查区域的面积比例，小于等于设定值，则 OK，
大于设定值，则 NG
5.4 SOT 类元件制作说明（极性二脚件、三极管、四脚件、
五脚件、六脚排阻、八脚排阻、异型元件）

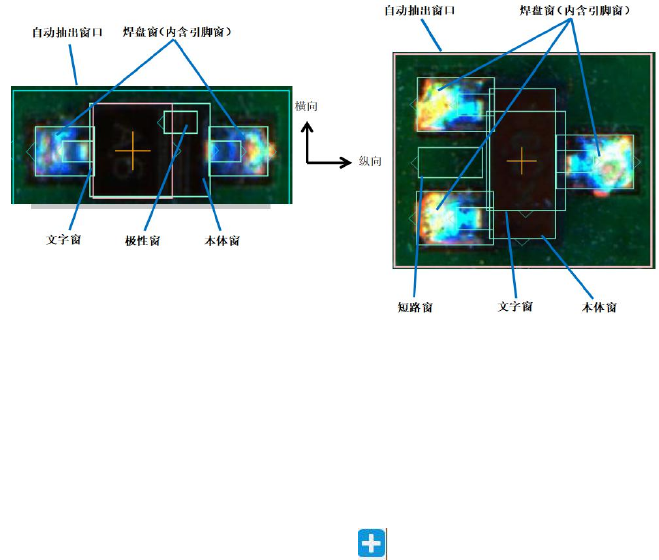

5.4.1 SOT 类元件检查窗口示意图
1）检查窗口参数可以更改，检查窗口参数包括窗口大小、位置、算法抽取的颜色和检查标
准。自动抽出窗、本体窗和焊盘窗是最基本的窗口（SOT 类元件必须有这些窗口），自动抽
出窗和本体窗只能各有 1 个，其它窗口不受限制。本体窗只定义元件尺寸，没有其它参数设
定。
2）SOT 类检查窗口方向不受限制，自动抽出窗口箭头方向表示元件贴装方向
3）选中自动抽出窗可以整体移动、复制、删除及替换该元件（元件内的所有窗口）；选中其
它窗口可复制、删除该检查窗，按功能图标 或者快捷键“A”，可添加其它窗口（缺件窗、
短路窗、极性窗、锡珠窗、集合窗、副焊盘、跳转窗、文字窗）
5.4.2 SOT 类元件制作过程及命名
1）选择元件库\SOT\极性二脚件、三极管、四脚件、五脚件、六脚排阻、八脚排阻、异型元
件\Default 或者任意制作好的 SOT 元件库（可以用做好的元件修改成新的元件库）
2）添加本体窗、焊盘窗和其它需要测试的窗口(如果已经有这些窗口，用原有的窗口修改完
成就可以）
3）抽取颜色设置检查标准，完成保存到相应类型的元件库里,保存时输入元件库名称（SOT
类元件命名：SOT(SOD)引脚数-丝印文字），比如 SOD2-A6、SOT5-6C
4）点击“切换显示属性”可以修改元件名称、模板、封装、编码、倾斜角度和不检查元件设
置项
5.4.3 SOT 类元件算法说明
5.4.3.1 SOT 类元件自动抽出窗口

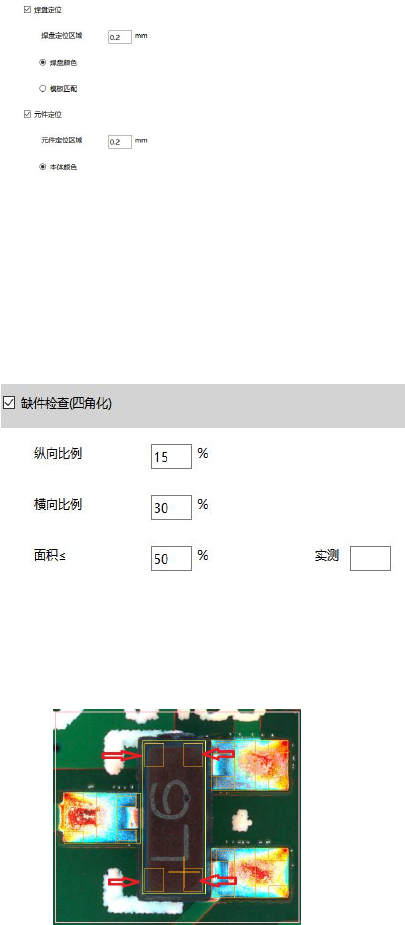

1、焊盘定位 /元件定位
在自动抽出窗内检索出焊盘的位置，其它窗口跟随焊盘的位置进行补正。与电阻电容类
型一致，请查看电阻电容焊盘/元件定位方法
2、缺件检查（四角化）
☑缺件检查（四角化）
纵向比例___% 把本体窗口的纵向长作为 100%，依据设置的比例生成四角检查窗口
横向比例___% 把本体窗口的横向宽作为 100%，依据设置的比例生成四角检查窗口
面积≤___%
5.4.3.2 SOT 类焊盘窗
1、少锡检查
算法、抽色与 CHIP 类型元件一样，唯一区别就是检查区域起始位置不同，CHIP 元件是
从电极外端开始计算，SOT 类型是从引脚窗外端计算
