1.3 检查窗口
1）检查窗口的箭头方向为纵向，垂直于箭头方向为横向，如下图：
2）CHIP 类、SOT 类的焊盘箭头方向需要朝外（朝里是指向元件），IC 类引脚定位窗需
要朝外（朝里是指向元件）。
3）每种检查窗口至少有 1 种算法，使用勾选 ，如不使用，不勾选，可以多选；
点为单选，对于并行的算法只能选择 1 种，如下图：
4）算法原理，窗口是计算面积比例的范围（窗口面积就是 100%），颜色是计算面积比
例和像素的对象，检查标准是判断 OK 或者 NG 的标准。
5）检查窗口的多种算法有“+”、“*”的逻辑关系。“+”是有 1 种算法 OK，结果则 OK；"*”
是两种算法都 OK，结果则 OK，有 1 种算法 NG，则结果 NG。
2、软件界面说明

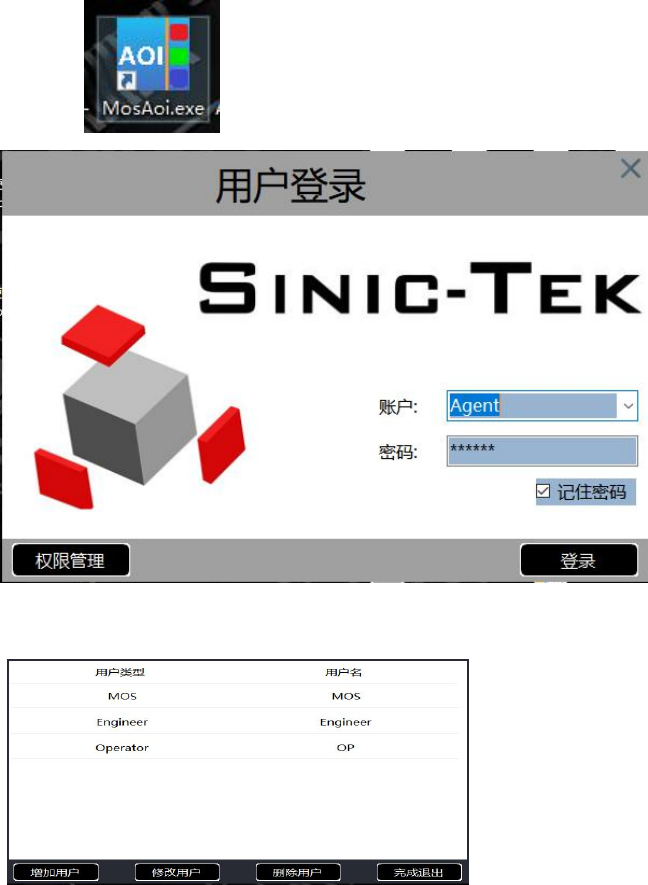

2.1 登录界面
运行桌面 ，进入登录界面
点击“进入系统”，登陆到软件主界面；点击“权限管理”，弹出如下
用户名权限分为 Movision、Engineer、Op 三类用户权限
MOS：高级用户 Engineer：工程师用户 Op：操作员
MOS 高级用户权限，可设置其他用户权限，可修改软件、硬件配置，可校准机器原点、
光源、运动参数，可编辑程式等；
Engineer 用户权限，可校准机器原点、光源、运动参数，可编辑程式；
OP 用户，只能打开程式，启动运行，进入维修站

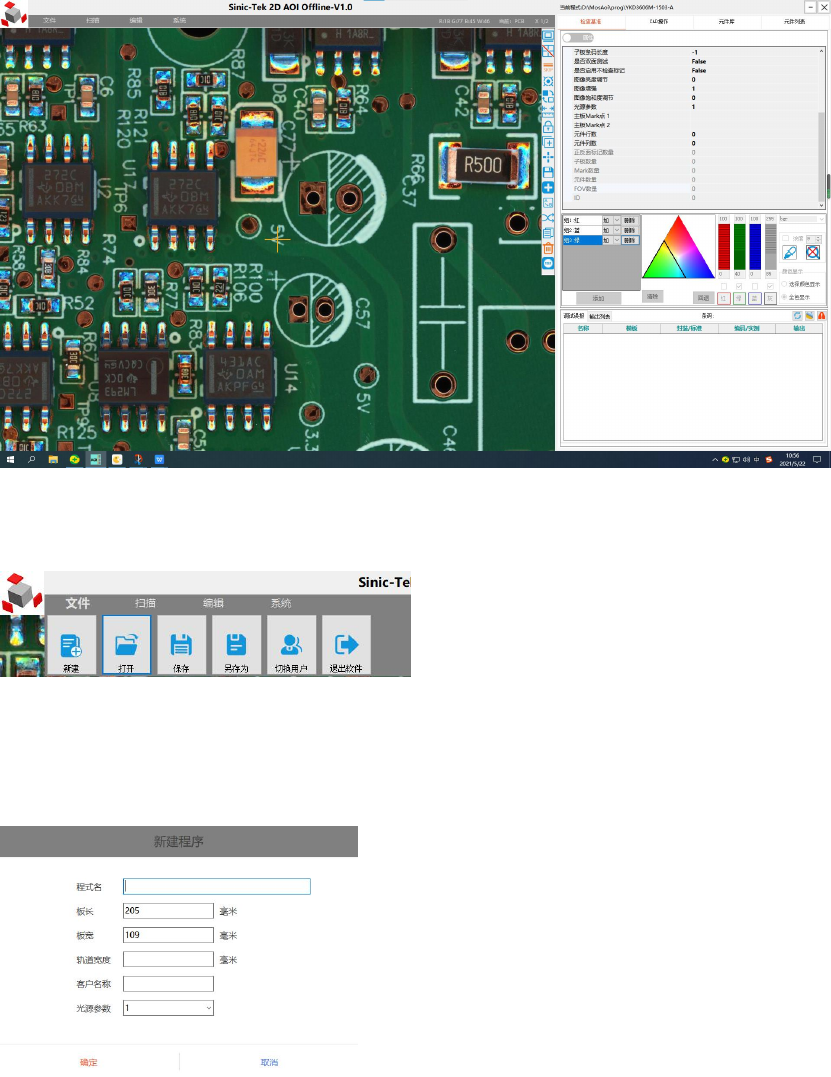

2.2 主界面
2.2.1 主界面分布图
2.2.1.1 文件菜单
1、新建
点击“文件--新建”图标，将会弹出以下对话框
界面设置说明：
程式名：可输入电路板的机种名
板长：待编辑程式电路板的长度，单位毫米
板宽：待编辑程式电路板的宽度，单位毫米
