4 周边公用检查窗口

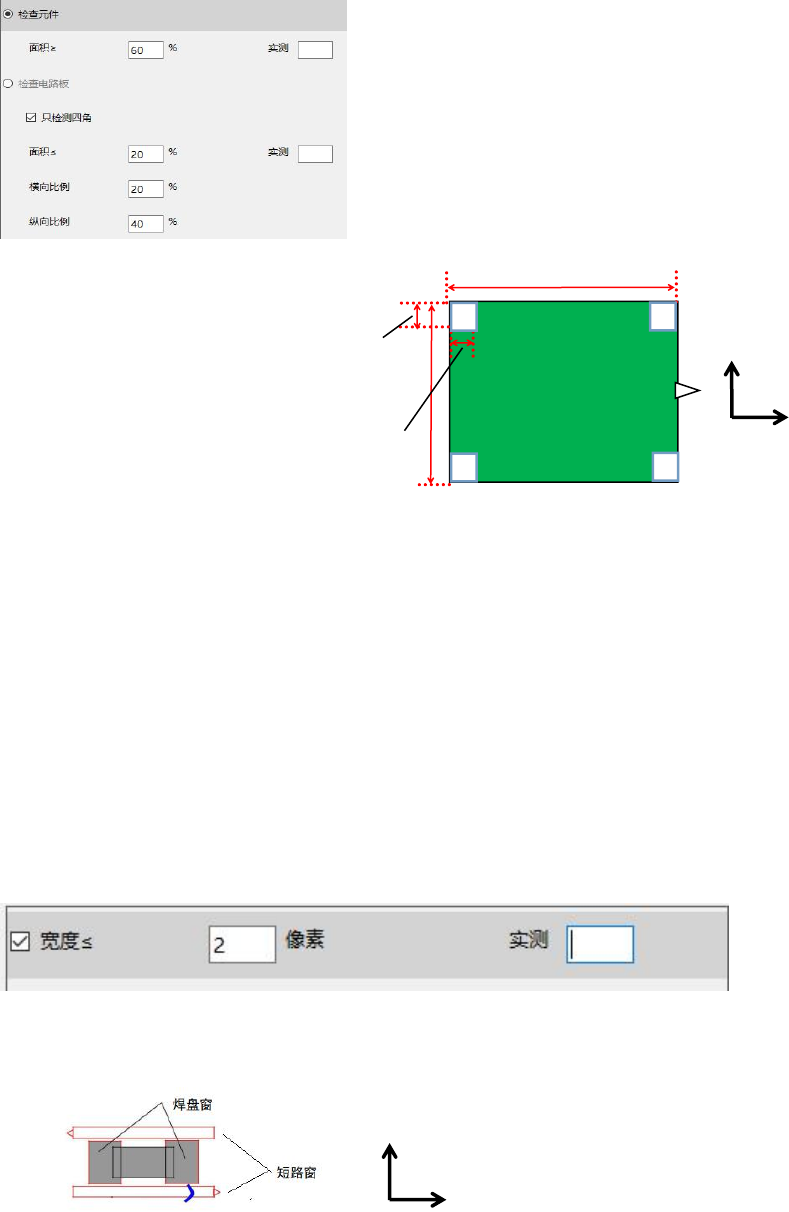

4.1 缺件窗
○检查元件
面积≥___%
○检查电路板
只检查四角
面积≤___%
横向比例___%
纵向比例___%
抽取颜色：
1）选择检查元件，点中检查元件的任一设定，可以进行抽色，此项抽取元件本体颜色
2）选择检查电路板，点中检查电路板的任一设定，可以进行抽色，此项抽取电路板颜色
处理内容：
1）选择检查元件时，在检查区域内，计算所抽取颜色的面积占检查区域的比例，大于
等于面积设定值，则 OK，小于面积设定值，则 NG
2）选择检查电路板时，在检查区域内，计算所抽取颜色的面积占检查区域的比例，小
于等于面积设定值，则 OK，大于面积设定值，则 NG
3）勾选检查四角时，按各个检查区域计算，有 1 个检查区域 NG，则结果 NG
4.2 短路窗
抽取颜色：
点中短路窗的任一设定，可以进行抽色，此项抽取红、绿、蓝（焊锡的颜色）
100%
横向
纵向
横向
纵向
100%
横向比例
纵向比例
处理内容：
1）、 在检查区域内，抽取的对象颜色的像素横向贯穿短路窗，则报短路
2）、设置像素，横向贯穿短路窗的对象颜色宽度大于设置像素，则报短路

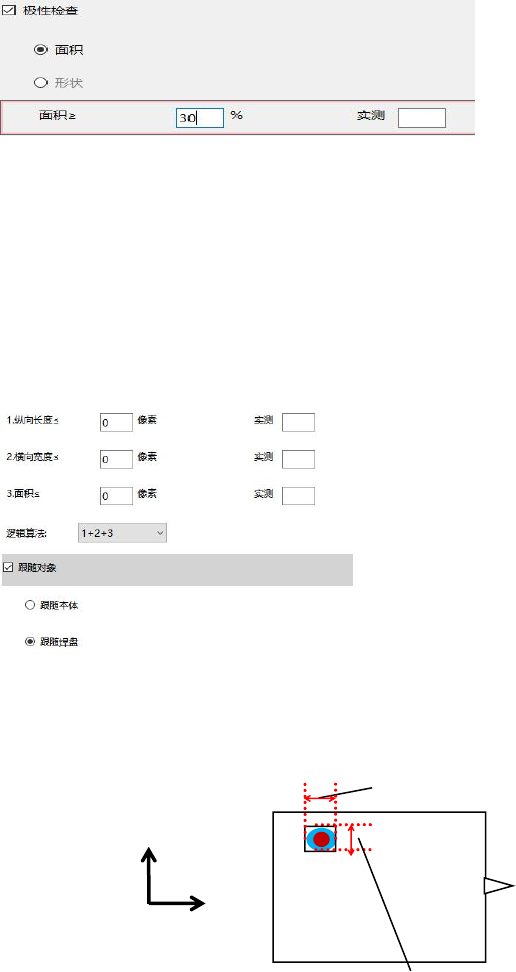

4.3 极性窗
抽取颜色：
点中极性窗的任一设定，可以进行抽色，此项抽取极性点的颜色
处理内容：
在检查区域内，计算所抽取颜色的面积占检查区域的面积比例，大于等于设定值，
则 OK，小于设定值，则 NG
4.4 锡珠窗
抽取颜色：
点中锡珠窗的任一设定，可以进行抽色，此项抽取红、绿、蓝（焊锡的颜色）
处理内容：
在检查区域内，搜索以对象抽取的颜色的像素外切矩形，外切矩形的纵向长度和横向宽
度大于设定值，则 NG，计算所抽取颜色的面积占外切矩形的面积像素比例，小于等于设定
值，则 OK，大于设定值，则 NG。有 1 项 OK，则锡珠窗的测试结果 OK，全部 NG，结果才
NG
横向
纵向
横向宽度
纵向长度

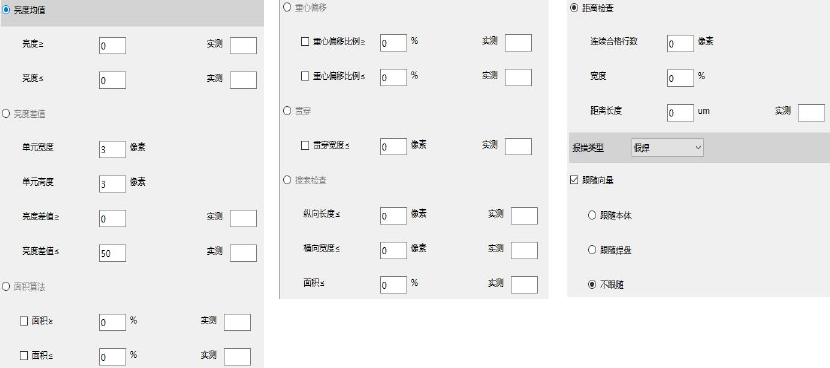

4.5 集合窗
集合窗里有七种算法，都为单选项，即每个集合窗只能选 1 种算法，每种算法解释如下：
1、○亮度均值
亮度≥___
亮度≤___
抽取颜色：
无需抽取颜色
处理内容：
在检查区域内，计算所有像素的亮度平均值，亮度均值在设定的上限和下限均值之间，
则 OK，否则 NG
2、○亮度差值
单元宽度___像素
单元高度___像素
亮度差值≥___
亮度差值≤___
抽取颜色：
无需抽取颜色
处理内容：
在检查区域内，以相邻的的横向和纵向（单元宽度、单元高度）的像素先计算平均值，
再计算均值里的亮度差值，亮度差值在设定的上限和下限均值之间，则 OK，否则 NG
3、○面积算法
面积≥___%
面积≤___%
抽取颜色：
抽取对象的特征颜色
