4.8 跳转窗
5、选择“跳转窗”可以添加多个其它窗口
6、组合逻辑：组合逻辑可以用“+”、“*”，和虚焊的组合逻辑算法一样
7、错误报错类型：可以在列表里选择报错类型
8、显示所有子窗：勾选会显示所有添加的子窗口，不勾选只选择其中一个子窗口
测试文字模板：
1
、此红色窗口框住要测试的文字，窗
口可以调整范围尺寸，需要分割字符
过滤：根据文字颜色的基色决定
亮度倍率：增亮文字效果
IFO
公式：根据文字颜色的基色决定
抽取比例：设置抽取比例，使抽取的亮
度占比窗口的比例
列表：显示登陆的文字模板
删除文字：删除文字模板
5 元件制作说明
5.1 图像、元件、窗口操作说明
1）滚动鼠标滚动轮可放大、缩小图像，点击图像上任意位置，按下鼠标右键拖动鼠标，
可移动图像上的位置
2）鼠标左键选中元件或窗口，拖动鼠标和键盘方向键可移动元件或窗口，按键盘上的
“Delete”可删除元件和窗口
3）选中检查窗口内的算法，抽取颜色三角图标点亮时，可对此算法抽取颜色，抽取颜
色工具如下：
A、点击添加，可增加一组颜色，颜色抽取可按红、绿、蓝三种颜色通道抽取，也可采
用吸笔自动抽取颜色
B、自动抽取颜色步骤，先点击“清除”按钮，然后用吸笔在图像上需要抽取颜色的地方
点击，多次点击，如点击错误，可点回退键
C、颜色和亮度可同时使用，区分亮颜色和暗颜色
D、浓度越小，每次吸笔抽取的颜色范围越小
E、选择颜色显示是指显示一组颜色二值化，选择全色显示时是指显示多组颜色二值化
4）“ ”表示此窗口有方向
A、对于非 IC 类元件，自动抽出窗口的方向就是元件的贴装方向，自动检索窗的方向箭
头朝右（）表示元件为 0 度，方向箭头朝上（ ）表示元件为 90 度，方向箭头朝左（ ）
表示元件为 180 度，方向箭头朝下（ ）表示元件为 270 度
B、对于 IC 类元件，元件窗口的方向表示元件的贴装方向，元件窗的方向箭头朝右（ ）
表示元件为 0 度，方向箭头朝上（ ）表示元件为 90 度，方向箭头朝左（ ）表示元件为
180 度，方向箭头朝下（ ）表示元件为 270 度；
吸笔
显示和关闭二值化
抽色浓度选择
5.2 BGA 类元件制作说明

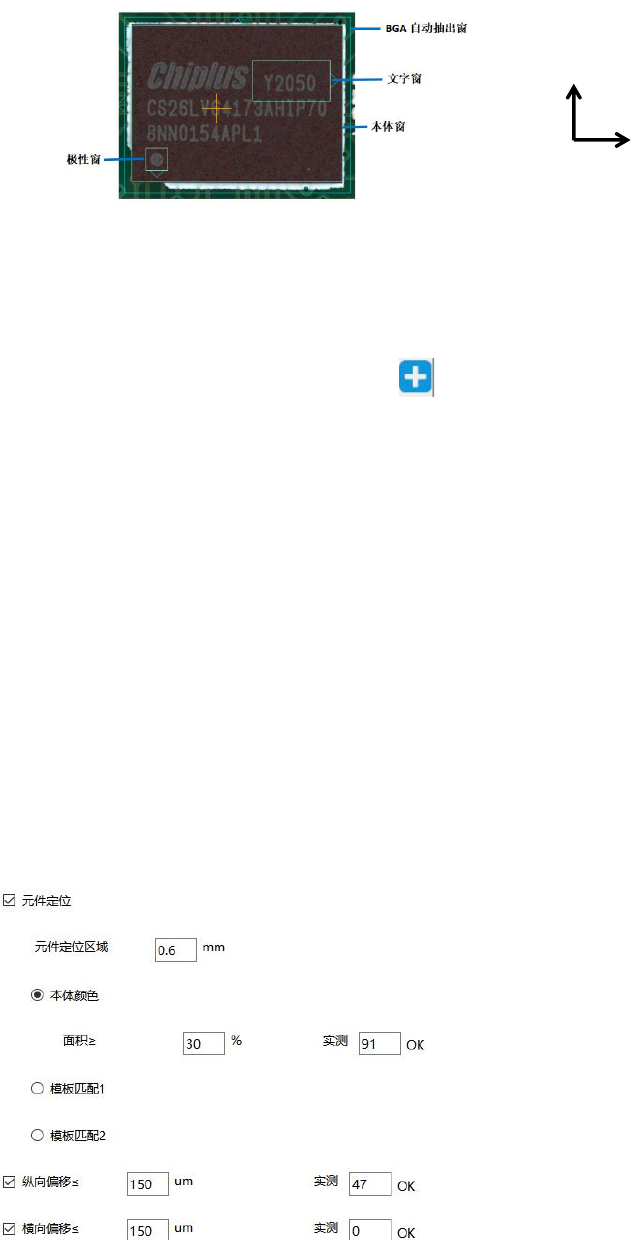

5.2.1 BGA 类元件检查窗口示意图
1）检查窗口参数可以更改，检查窗口参数包括窗口大小、位置、算法抽取的颜色和检
查标准，自动抽出窗和本体窗必须有且只能各有 1 个，文字窗、极性窗和其它需要添加的窗
口不受限制。
2）选中自动抽出窗可以整体移动、复制、删除及替换该元件（元件内的所有窗口）；选
中其它窗口可复制、删除该检查窗，按功能图标 或者快捷键“A”，可添加其它窗口（BGA
缺件窗、BGA 极性窗、BGA 桥接窗、BGA 锡球窗、BGA 集合窗、BGA 跳转窗和文字窗）
5.2.2 BGA 类元件制作过程及命名
1）选择元件库\BGA\default 或者任意制作好的元件（可以用做好的元件修改成新的元
件库）
2）添加极性窗、文字窗(如果已经有这样窗口，用原有的窗口修改完成就可以）
3）抽取颜色设置检查标准，完成保存到 BGA 元件库,保存时输入元件库名称（BGA 类
元件可用本体文字命名），比如 BGA-Y2050
4)点击“切换显示属性”可以修改元件名称、模板、封装、编码、倾斜角度和不检查元件
设置项
5.2.3 BGA 类元件算法说明
5.2.3.1 BGA 自动抽出窗
横向
纵向
