此功能是切换到运行界面，批量生产测试
19、快捷键“B”（同类元件测试）

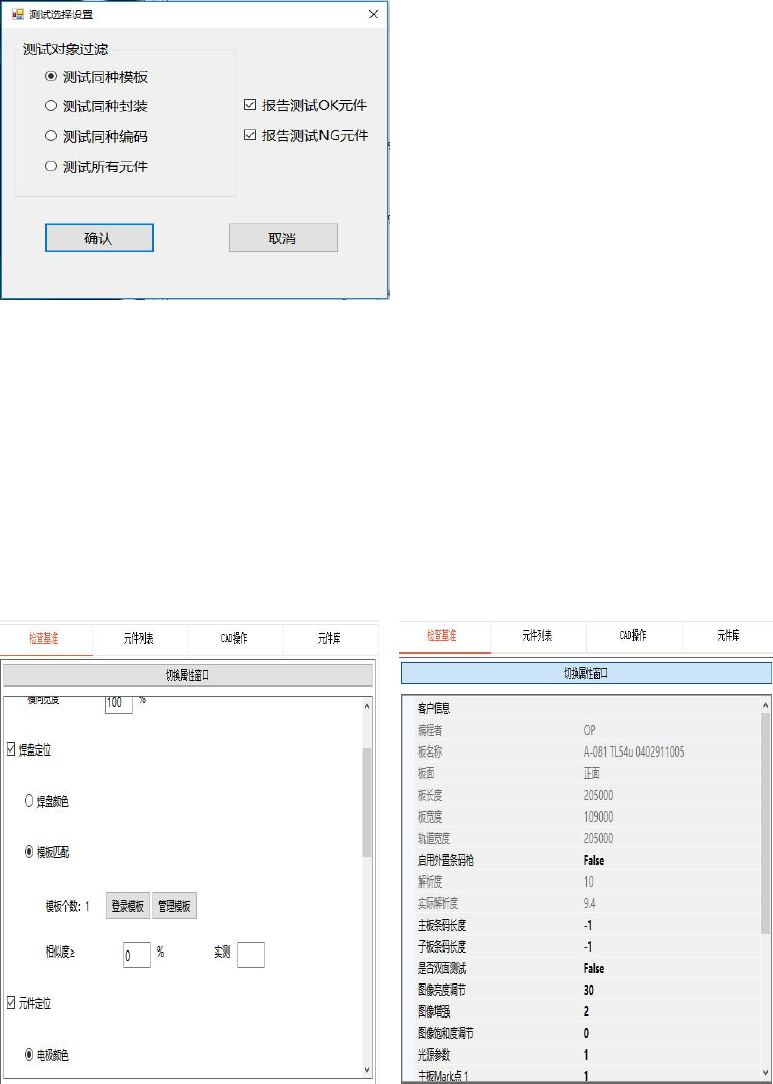

选中某个元件，按快捷“B”，弹出如下对话框：
选择测试同种模板、测试同种封装、测试同种编码、测试所有元件，将按与选中的元件
相同类型的所有元件模拟测试，可设置只报错 OK 或者 NG 元件。
2.3.3 检查基准和属性
当选中窗口、元件、子板框和整板框时，当前焦点窗口会显示窗口、元件、子板框和整
板框的检查参数设置项或者属性窗口、元件有检查参数和属性，默认显示检查参数设置，点击切
换到属性窗口，才能显示元件、子板框、整板框属性。
属性设置有窗口属性、元件属性、子板框属性和整板框属性
1、窗口属性
窗口检查参数设置
板属性设置

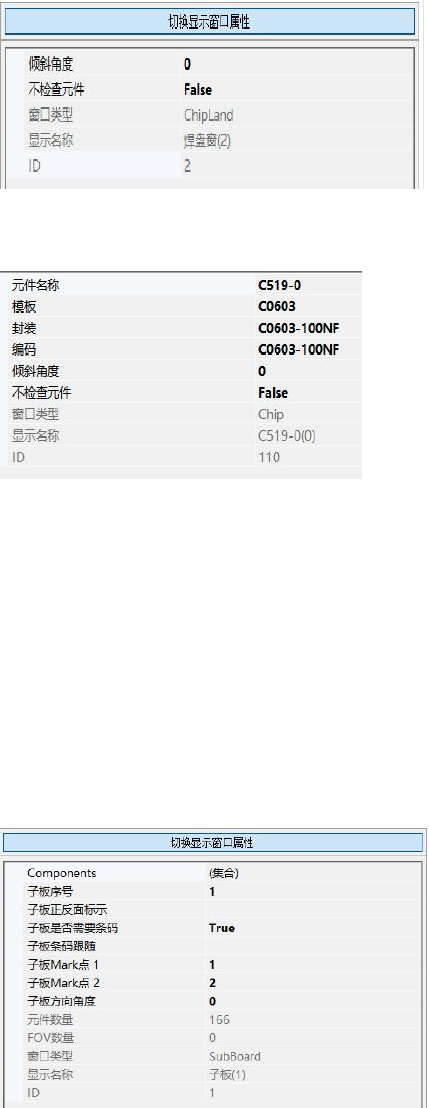

2、元件属性
元件名称、模板、封装、编码，来自导入的 CAD 数据，没有 CAD 数据时，在这里可以
手动输入
倾斜角度：当元件从 CAD 导入时，会自动导入该元件的角度，也可手动添加的元件倾
斜角度，最小单位是 1 度
不检查元件：测试该元件不输出测试结果，选 False 为输出测试结果，选 True 不输出测
试结果
3、
子板框属性
子板序号：子板序号可以更改
子板 Mark 点 1：可设定对角的其中一个子板 Mark 点，该子板内的所有元件跟随子板
Mark 点校正
子板 Mark 点 2：可设定对角的另一个子板 Mark 点，该子板内的所有元件跟随子板 Mark
点校正
子板是否需要条码：True,需要读取条码，False,不需要读取条码
其它设置项目不可以更改

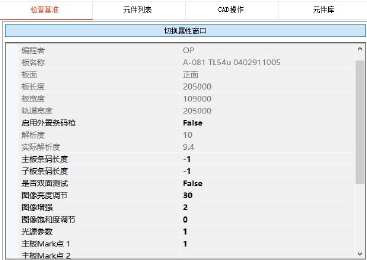

4、整板框属性
客户信息、板名称、板面、主板条码长度、子板条码长度、是否双面测试、图像加亮设
置可以更改
主板 Mark 点 1：可设定对角的其中一个主板 Mark 点，板内的所有元件跟随主板 Mark
点校正
主板 Mark 点 2：可设定对角的另一个主板 Mark 点，板内的所有元件跟随主板 Mark 点校正
其它设置项目不可以更改
2.3.4CAD 导入和 CAD 操作
当制作一个新程式时，如有 CAD 坐标文件，可以在批量导入里面导入 CAD 坐标文件
坐标文件可以是 TXT、CSV 格式的
坐标文件内容至少包含 X 坐标、Y 坐标、元件位号、元件角度、元件料号 5 列基本信息，
如有元件封装也可以一起导入，方便做程式，如没有，可把元件封装和元件料号设置一
样
1、CAD 导入界面
