3、弯脚检查 忽略长度_ __像素 纵向扩展_ __像素 横向扩展_ __像素 面积≥_ __% 抽取颜色： 点中弯脚检查 的任一设定， 可以进行抽色 ，此项抽取红 色、蓝色 假焊算法逻 辑 1） “+” ： 算法 相加， 即其 中一种算法判 断为 OK， 结果为 OK， 全部 算法判断 为 NG， 其结 果判断为 NG 2） “*” ： 算法相乘 ， 即有一种 算法判断为 NG，结果为 NG，所有算法判断为 OK ，结果才 OK 3）…

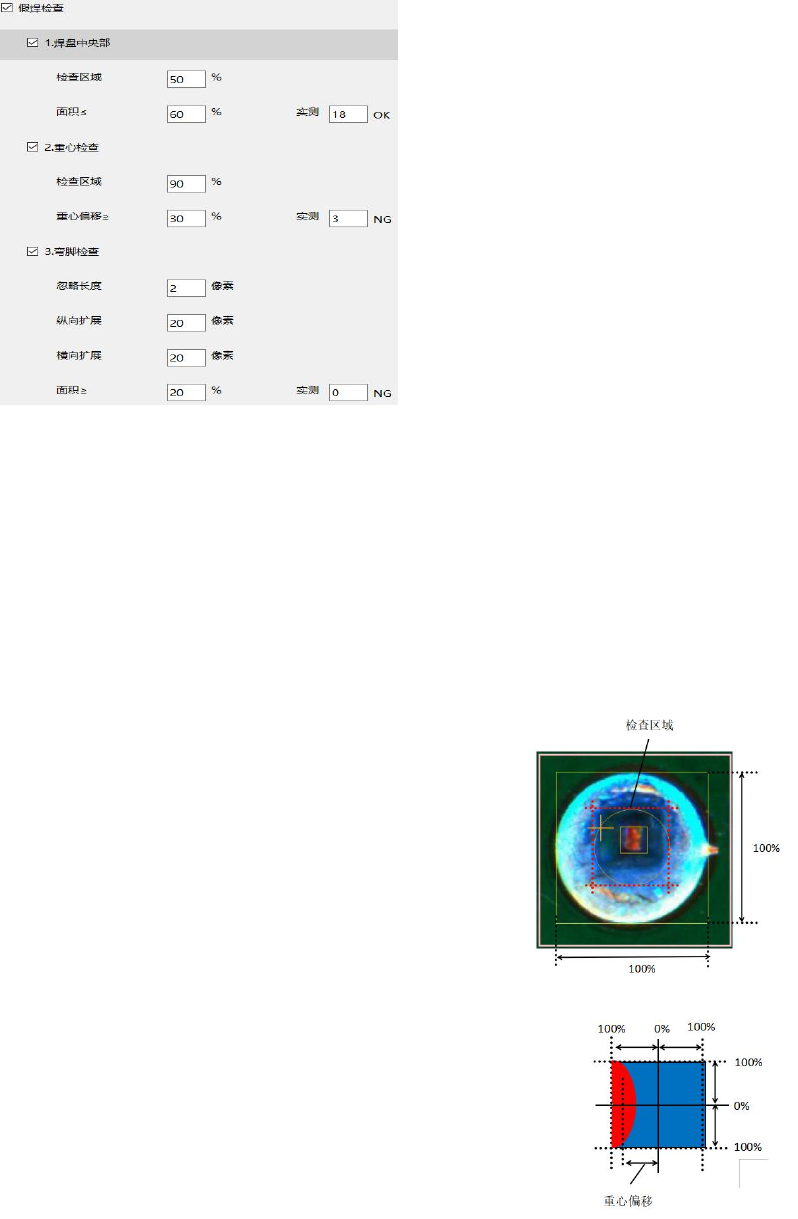

4、假焊检查
1、焊盘中央部分
检查区域___%
面积≤___%
抽取颜色：
点中焊盘中央部分的任一设定，可以进行抽色，此项抽取红色、绿色
2、重心检查
检查区域___%
重心偏移≥___%
抽取颜色：
点中重心检查的任一设定，可以进行抽色，此项抽取红色
处理内容：
1
）以焊盘宽度的纵向长和横向宽为
100%
，设定
检查区域所占的比例（检查区域从焊盘中心向焊
盘末端）
2
）在检查区域内，计算所抽取颜色的面积占检查
区域的面积比例，小于等于面积设定值，则
OK
，
大于面积设定值，则
NG
处理内容：
1）检查区域：以焊盘宽度的纵向长和横向宽为 100%，设定检查区域所占的
比例（检查区域从焊盘中心向焊盘末端）
2）重心偏移：如右图，在检查区域内，分别计算检查区域的中心和抽取对象
颜色的中心，两个中心的最大距离占检查区域的长度的比例就是重心偏移，
大于等于重心偏移设定值，则 OK，小于重心偏移设定值，则 NG
3、弯脚检查
忽略长度___像素
纵向扩展___像素
横向扩展___像素
面积≥___%
抽取颜色：
点中弯脚检查的任一设定，可以进行抽色，此项抽取红色、蓝色
假焊算法逻辑
1）“+”：算法相加，即其中一种算法判断为 OK，结果为 OK，全部算法判断为 NG，其结
果判断为 NG
2）“*”：算法相乘，即有一种算法判断为 NG，结果为 NG，所有算法判断为 OK，结果才
OK
3）“+、*、（）”同时使用，遵循数学运算规律，先算括号里面，再算*，最后算+
比如：1+2+3，此组合算法用了 1、2、3 项算法，1、2、3 项同时 NG，结果才 NG，有
1 个 OK，则结果 OK
5、焊盘露铜
内端排除___%
外端排除___%
四等分焊盘
面积≤___%
抽取颜色：
点中焊盘露铜的任一设定，可以进行抽色，此项抽取红色（露铜颜色）
处理内容：
1）忽略长度：忽略检查区域从焊盘窗纵向
起始位置往外移设定像素长度
2）纵向扩展：检查区域纵向占设定像素长
度
3）横向扩展：检查区域横向占设定像素长
度
4）在检查区域内，计算所抽取颜色的面积
比例，大于等于面积比例设定值，则 OK，
小于面积比例设定值，则 NG
处理内容：
1）内端排除：以抽出的焊盘窗口为 100%，由焊盘中心向外排除区域不检查
2）外端排除：以抽出的焊盘窗口为 100%，由焊盘末端向里排除区域不检查
3）四等分焊盘：把检查区域平均分成四个相等的检查区域，分别计算各自的颜色比例，颜
色比例最大的为实测值
4）在检查区域内，计算所抽取颜色面积的比例，小于等于面积设定值，则 OK，大于面积设
定值，则 NG
