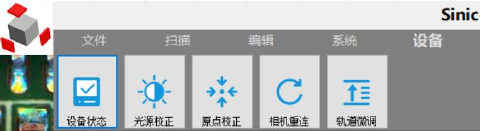

2.2.1.5 设备菜单
1、设备状态
可查看硬件和传感器的状态，用于检修机台
2、光源校正
用于机台光源校正，保证光源参数正常
3、原点校正
用于校正机台软件原点一致性，保证程序一致性
4、重连相机
用于手动重新链接相机
5、轨道微调
用于微调轨道宽度
2.3 编辑界面
2.3.1 编辑界面分布图
2.3.2 编辑功能图标说明
1、 测试当前焦点（快捷键“T”）
选中某个元件或者整板，点击此功能图标或者按快捷键“T”，可对此元件或者整板进行模
拟测试，并在调试误报区显示测试结果,元件调试区显示报错窗口，如下图：
元件测试结果
测试元件位置

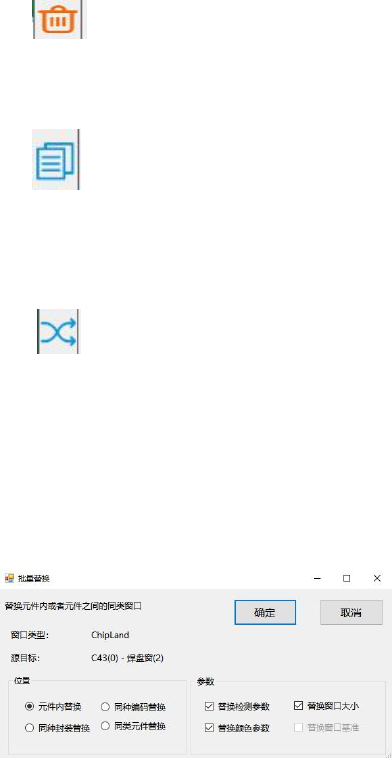

2、
清除测试结果（快捷键“Y”）
当对某个元件模拟测试后，可点此功能图标清除测试生成窗口，显示原始窗口
3、 拷贝当前焦点（快捷键“D”）
选中某个元件、窗口或者子板框，点击此功能图标，都可以对选中的元件、窗口或者子
板框（包括元件内的所有窗口、子板内的所有元件和窗口参数）进行拷贝。
4、 批量替换（快捷键“F”）
批量替换分同类窗口替换和元件批量替换：
1）同类窗口替换：
选中元件内任意窗口（元件窗口除外），先点击“拷贝当前焦点”，然后点击“批量替换”，
弹出如下对话框：
位置：
元件内替换：元件内与已拷贝的检查窗口同类型的检查窗口被替换，比如元件内的所有短路窗，可选
择替换检查参数、替换颜色参数、替换窗口大小
同种封装替换：封装相同的元件有与已拷贝的检查窗口同类型的被替换，比如封装相同
的所有元件的短路窗，可选择替换检查参数、替换颜色参数、替换窗口大小、替换窗口基准
同种编码替换：编码相同的元件有与已拷贝的检查窗口同类型的被替换，比如编码相同
的所有元件的短路窗，可选择替换检查参数、替换颜色参数、替换窗口大小、替换窗口基准
同类元件替换：同类元件是指元件库分类，比如电阻、电容、电感、BGA 等，同类元
件有与已拷贝的检查窗口同类型的被替换，可选择替换检查参数、替换颜色参数、替换窗口
大小、替换窗口基准
元件内替换、同类封装替换、同类编码替换、同类元件替换只能单选
