2、元件属性
元件名称、模板、封装、编码，来自导入的 CAD 数据，没有 CAD 数据时，在这里可以
手动输入
倾斜角度：当元件从 CAD 导入时，会自动导入该元件的角度，也可手动添加的元件倾
斜角度，最小单位是 1 度
不检查元件：测试该元件不输出测试结果，选 False 为输出测试结果，选 True 不输出测
试结果
3、
子板框属性
子板序号：子板序号可以更改
子板 Mark 点 1：可设定对角的其中一个子板 Mark 点，该子板内的所有元件跟随子板
Mark 点校正
子板 Mark 点 2：可设定对角的另一个子板 Mark 点，该子板内的所有元件跟随子板 Mark
点校正
子板是否需要条码：True,需要读取条码，False,不需要读取条码
其它设置项目不可以更改
4、整板框属性
客户信息、板名称、板面、主板条码长度、子板条码长度、是否双面测试、图像加亮设
置可以更改
主板 Mark 点 1：可设定对角的其中一个主板 Mark 点，板内的所有元件跟随主板 Mark
点校正
主板 Mark 点 2：可设定对角的另一个主板 Mark 点，板内的所有元件跟随主板 Mark 点校正
其它设置项目不可以更改
2.3.4CAD 导入和 CAD 操作
当制作一个新程式时，如有 CAD 坐标文件，可以在批量导入里面导入 CAD 坐标文件
坐标文件可以是 TXT、CSV 格式的
坐标文件内容至少包含 X 坐标、Y 坐标、元件位号、元件角度、元件料号 5 列基本信息，
如有元件封装也可以一起导入，方便做程式，如没有，可把元件封装和元件料号设置一
样

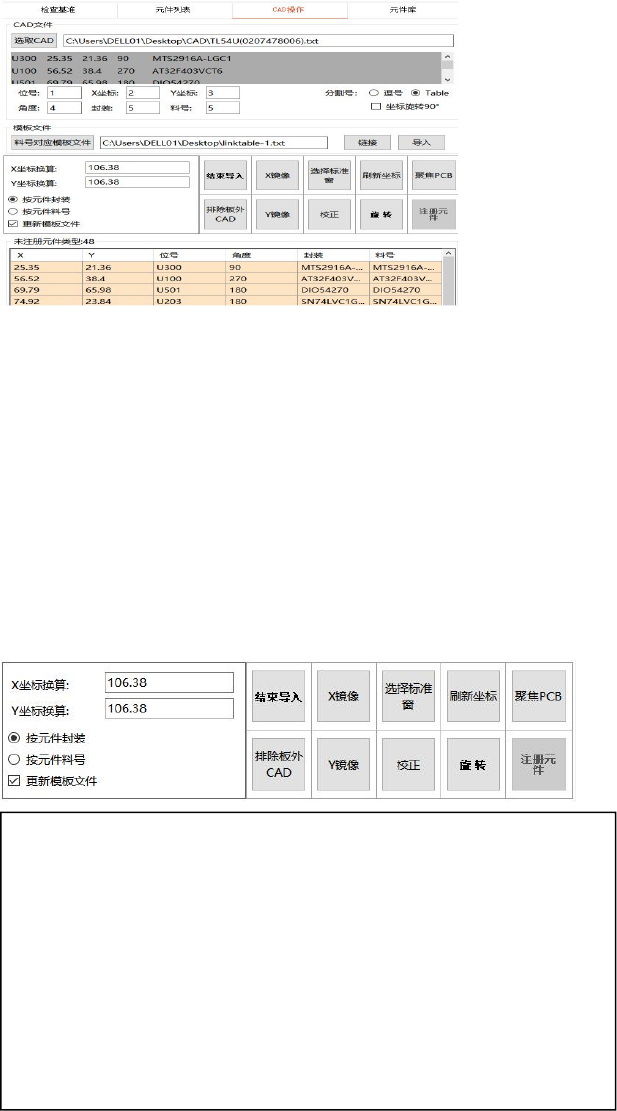

1、CAD 导入界面
如上图：导入 CAD 界面，导入 CAD 步骤：
1、按要求格式整理好 CAD 数据
2、点击“选取 CAD”，在打开的路径下面选择将要导入的 CAD 文件
3、预览 CAD,根据 CAD 每列的内容对应好
4、选择分割号，一般为逗号或者空格
5、坐标旋转 90°，整板 CAD 坐标旋转 90°
6、导入 CAD，CAD 导入成功后，可以在未注册元件里看到
7、选择按元件封装或者元件料号注册元件，全部注册完后点“完成”
2、CAD 操作界面
2.3.5 元件库及元件库图像
元件库分为：Mark、BGA、电阻、电容、电感、SOT、大功率三极管、QFP、SOP、QFN、
连接器、异形元件、替代料、条码、面标记、不检查标记、插针 17 类元件
1、X、Y 坐标换算是把 CAD 数据的 X、Y 坐标单位换算成微米，然后除以解析度
2、聚集 PCB 是把 CAD 坐标自动移到电路板图上
3、刷新坐标是更改坐标变换的重新载入
4、X、Y 镜像是把 CAD 坐标进行镜像翻转
5、注册元件，可按“元件封装”或者“元件料号”，把同类型的元件全部一次添加
6、排除板外 CAD，用于分段测试软件，排除板外多余的 CAD 坐标
7、旋转，是把选中的模板旋转角度，与实际角度一致
8、选择标准窗，依次选择对角 2 个 CAD 窗口，挪正位置到相对应的元件上
9、校正，把 CAD 元件位置校正
