2）本体边缘颜色
抽取颜色：
点中本体边缘颜色的任一项设定，可以进行颜色
抽取，此项目抽取本体颜色（一般抽取亮色或者
暗色）

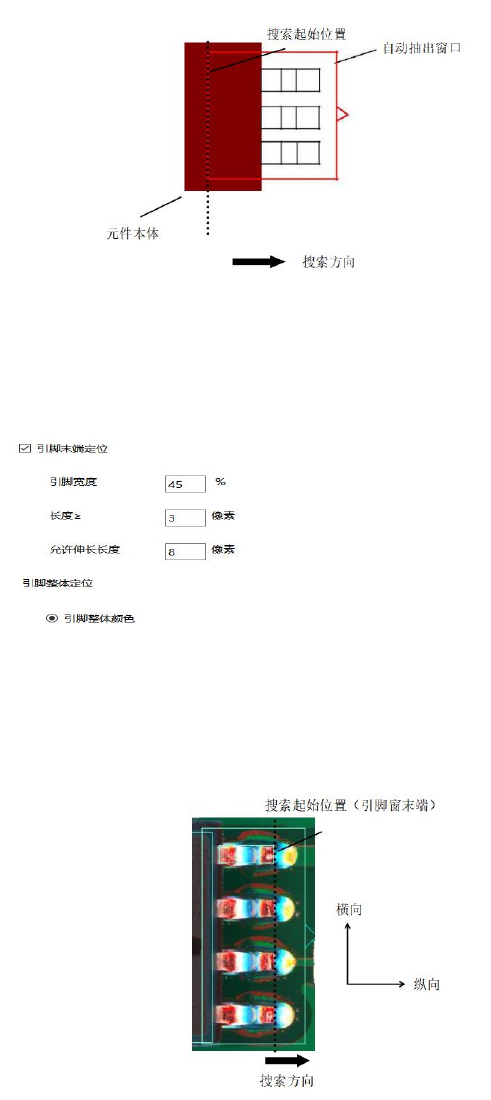

处理内容：从搜索窗的搜索起始位置（搜索窗的内侧）开始，搜索检查区域内，找出所
抽取颜色面积的宽度大于（自动抽出窗口宽度×宽度%），并连续长度的像素达到设定长
度，如找到，则 OK 并将其连续长度的终点位置作为本体边缘（=引脚内段）；如找不到，
则报搜索错
4、引脚末端定位
引脚宽度___%
长度≥___像素
允许伸长长度___像素
抽取颜色：
点中引脚末端定位的任一项设定，可以进行颜色抽取，此项目抽取引脚末端颜色（一
般抽取红色）
处理内容：
A、如果不勾选引脚末端定位，或者勾选了，没有抽取颜
色，则引脚末端位置跟随引脚纵向起始位置，以引脚窗
的长度决定引脚结束位置
B、如果勾选并抽取引脚末端的颜色，以抽取的对象颜色
像素宽度大于（引脚宽度×宽度%×引脚总数），连续长
度大于设定值，并向检索方向伸长设置的像素，直到不
满足宽度和连续长度的设定，最终的引脚结束位置是引
脚的长度+伸长长度的像素
5、引脚整体定位
○引脚整体颜色
抽取颜色：
点中引脚整体颜色，可以进行颜色抽取，此项目抽取引脚颜色
6、焊盘定位
焊盘扩展宽度___%
面积___%
焊盘扩展长度___像素
抽取颜色：
点中焊盘定位的任一项设定，可以进行颜色抽取，此项目抽取红、绿、蓝及亮度（焊锡
的颜色）
处理内容：
首先确定了引脚的纵向内段位置和末端位置，然后以
对象颜色抽取的引脚和编程的引脚窗口（引脚间距）
一致的位置作为引脚的横向位置
处理内容：
A、以引脚宽度为基准，抽出各个焊盘
B、焊盘扩展宽度：设定相对于引脚宽度的焊盘扩展宽
度，焊盘宽度=引脚宽度×焊盘扩展宽度%，当焊盘扩展宽
度为 100%时，焊盘宽度将和引脚宽度一样
C、面积：以抽取的对象颜色的像素宽度占焊盘宽度的
比例
D、焊盘扩展长度：满足颜色比例的连续像素行数
E、如果找不到焊盘顶端，或者找到的焊盘顶端位置比
引脚顶端的位置更靠近于元件本体，则报焊盘搜索错
7、纵向偏移≥___像素
不需要抽取颜色
8、横向偏移≤___%
不需要抽取颜色
9、短路检查
起始除去___像素
结束除去___像素
短路窗宽度___%
左端检查
右端检查
抽取颜色：
点中短路检查的任一项设定，可以进行颜色抽取，此项目抽取红、绿、蓝及亮度（焊锡
的颜色）
处理内容：
计 算引脚顶端到 焊 盘 顶端的距
离，如大于纵向偏移设定值，则 OK，
小于纵向偏移设定值，则 NG
横向偏移
处理内容：
以引脚横向宽作为 100%，引脚两
侧偏出焊盘两侧的距离，计算偏出距
离占引脚横向宽的比例，小于横向偏
移设定值，则 OK，大于横向偏移设定
值，则 NG
处理内容：
起始除去：如果起始除去 0 像素，检查窗口则从本体边缘（引脚内端）开始，设定起始除去，
则从除去像素以后开始检查
结束除去：如果结束除去 0 像素，检查窗口则到焊盘顶端的位置，设定结束除去像素，检查
窗口则从焊盘顶端缩短设定像素不检查
短路窗宽度：以相邻两焊盘边距离为 100%，桥接窗宽度比例就是检查窗口的宽度
左端检查：勾选左端检查，则在引脚搜索窗内的第 1 脚（顺时针）外侧增加短路检查
右端检查：勾选右端检查，则在引脚搜索窗内最后 1 个脚（顺时针）外侧增加短路检查
