5.5 IC 类元件制作说明（SOP、QFP、QFN、连接器、大
功率三极管）
5.5.1 IC 类元件检查窗口示意图
a.搜索窗窗口..............将焊盘围住、进行设定。
b.IC 本体窗窗口..............按照元件的尺寸进行设定。
c.引脚样品窗窗口............按照引脚（焊盘）的尺寸进行设定。
d.缺件窗口..................在元件上进行设定。
f.极性窗口..................在极性标记上进行设定。
1）检查窗口参数可以更改，检查窗口参数包括窗口大小、位置、算法抽取的颜色和检
查标准。IC 范围窗、搜索窗是最基本的窗口（IC 类元件必须有这些窗口），IC 范围窗和元件
窗只能各有 1 个，其它窗口不受限制。本体窗只定义元件尺寸，没有其它参数设定。
SOP
QFP
连接器
大功率三极管
2）IC 范围窗口箭头方向表示元件贴装方向，搜索窗箭头方向由元件本体向外
3）选中 IC 范围窗可以整体移动、复制、删除及替换该元件（元件内的所有窗口）；选
中其它窗口可复制、删除该检查窗，按功能图标 或者快捷键“A”，可添加其它窗口（搜索
窗、缺件窗、短路窗、极性窗、锡珠窗、集合窗、测量窗、跳转窗、文字窗）

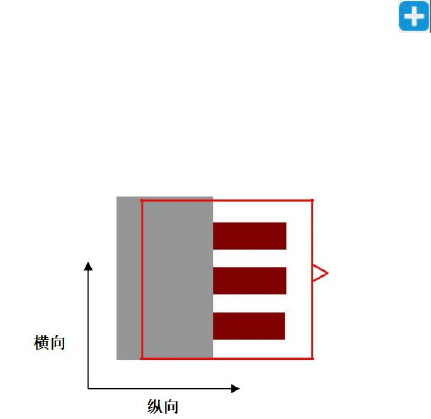

4）IC 类元件横向、纵向说明，其中“纵向”指此搜索窗内的引脚窗方向，横向则指垂直
于此搜索窗内引脚窗的方向，如下图所示：
5.5.2 IC 类元件制作过程及命名
1）选择元件库\SOP、QFP、QFN、连接器、大功率三极管\Default 或者任意制作好的 IC
类元件库（可以用做好的元件修改成新的元件库）
2）添加元件本体窗、搜索窗和其它需要测试的窗口(如果已经有这些窗口，用原有的窗
口修改完成就可以）
3）抽取颜色设置检查标准，完成保存到相应类型的元件库里,保存时输入元件库名称（IC
类元件命名：SOP 引脚数-引脚间距-丝印文字），比如 SOP14-500-MC123
4）点击“切换显示属性”可以修改元件名称、模板、封装、编码、倾斜角度和不检查元
件设置项
5.5.3 IC 类元件算法说明
5.5.3.1 IC 类元件自动抽出窗口

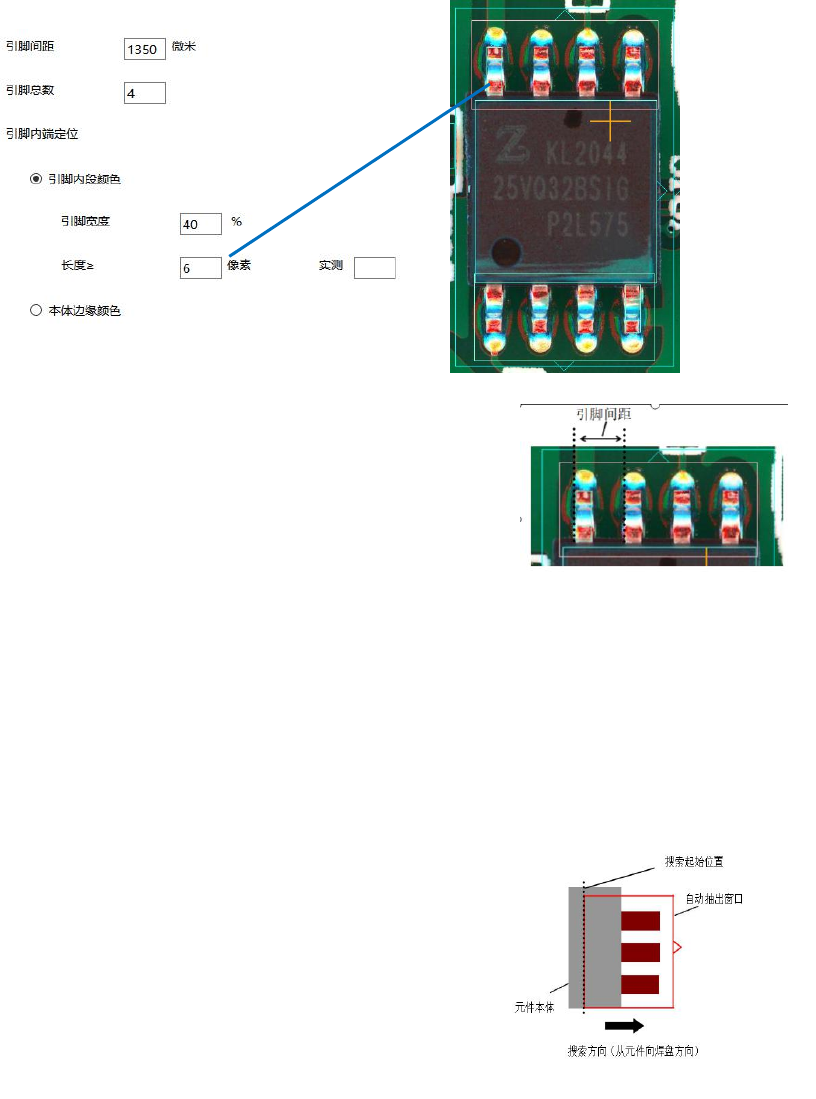

1、引脚间距___微米
IC 引脚之间的间距（单位：微米）
2、引脚总数___
一个搜索窗口里面的引脚数量，如右图：引脚总数_4_
3、引脚内段定位
○引脚内段颜色
引脚宽度___%
长度≥___像素
○本体边缘抽出
边缘宽度___%
连续长度≥___像素
1）引脚内段定位
抽取颜色：
点中引脚内段定位的任一项设定，可以进行颜色抽取，
此项目抽取引脚内段颜色（一般抽取亮红色）
处理内容：
A、从搜索窗的起始位置（搜索窗的内侧），对检查区域内进行搜索，找出所抽取颜色
面积的宽度大于（引脚宽度×宽度%×引脚总数），并连续长度的像素达到设定长度，如
找到，则 OK 并将连续长度的起始位置作为引脚内段，如找不到，则报搜索错
