2、引脚正面 焊锡 纵向忽略长 度___像素 纵向长度_ __像素 横向宽度_ __% 面积≥_ __% 抽取颜色： 点中引脚正面 焊锡的任一设 定，可以进行 抽 色，此项抽取 蓝色 处理内容： 在检查区域内 ， 计算所抽取颜色面 积占检查区域 的面积， 大于等于 面积设定值 ， 则 OK， 小于面积设定 值，则 NG 3、引脚翘起 面积≥_ __% 抽取颜色： 点中引脚翘起 的任一设定， 可以进行抽色 ，抽取引脚外 段的红色 纵向忽 …
扩展区域面积
检查区域___%
面积≤___%
抽取颜色：
点中面积算法或距离算法的任一设定，可以进行抽色，此项抽取蓝、绿色
A
、面积算法

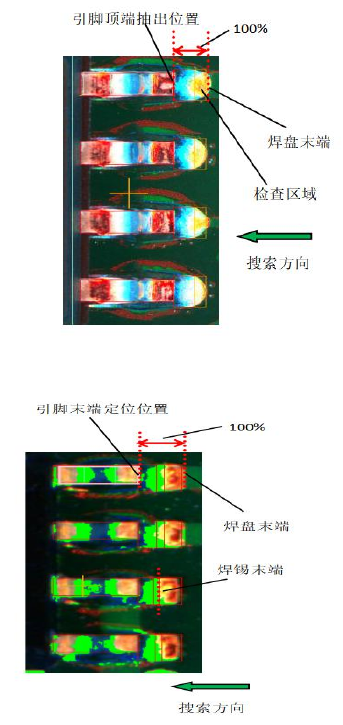

检查区域纵向长以引脚末端定位位置到焊
盘末端为
100%
，设置检查区域比例从焊盘
末端开始往里作为检查区域，检查区域横
向宽和焊盘宽度一样
B、距离算法
检查区域纵向长以引脚顶端抽出位置到焊
盘末端为 100%，检查区域从焊盘末端开始
往里搜索，检查区域横向宽和焊盘宽度一
样
处理内容：
A
、面积算法：
在检查区域内，计算所抽取颜色的面积占检查区域的比例，小于面积设定值，则
OK
，大
于面积设定值，则
NG
B
、距离算法：
从焊盘末端开始往里搜索，所抽取的对象颜色的像素满足宽度设定比例的位置作为焊锡
顶端，测量从焊锡顶端到引脚顶端抽出位置的距离，小于距离设定比例，则
OK
，大于距离设
定比例，则
NG
扩展区域面积：找到
B
的位置，在检查设定比例的检查区域（从
B
的位置到引脚顶端为
100%
），抽取的对象颜色的像素面积占比，小于设定值，则
OK
，大于设定值，则
NG
（此项
为
B
的补充项，当焊锡末端和焊锡末端颜色同时
NG
时，则结果为
NG

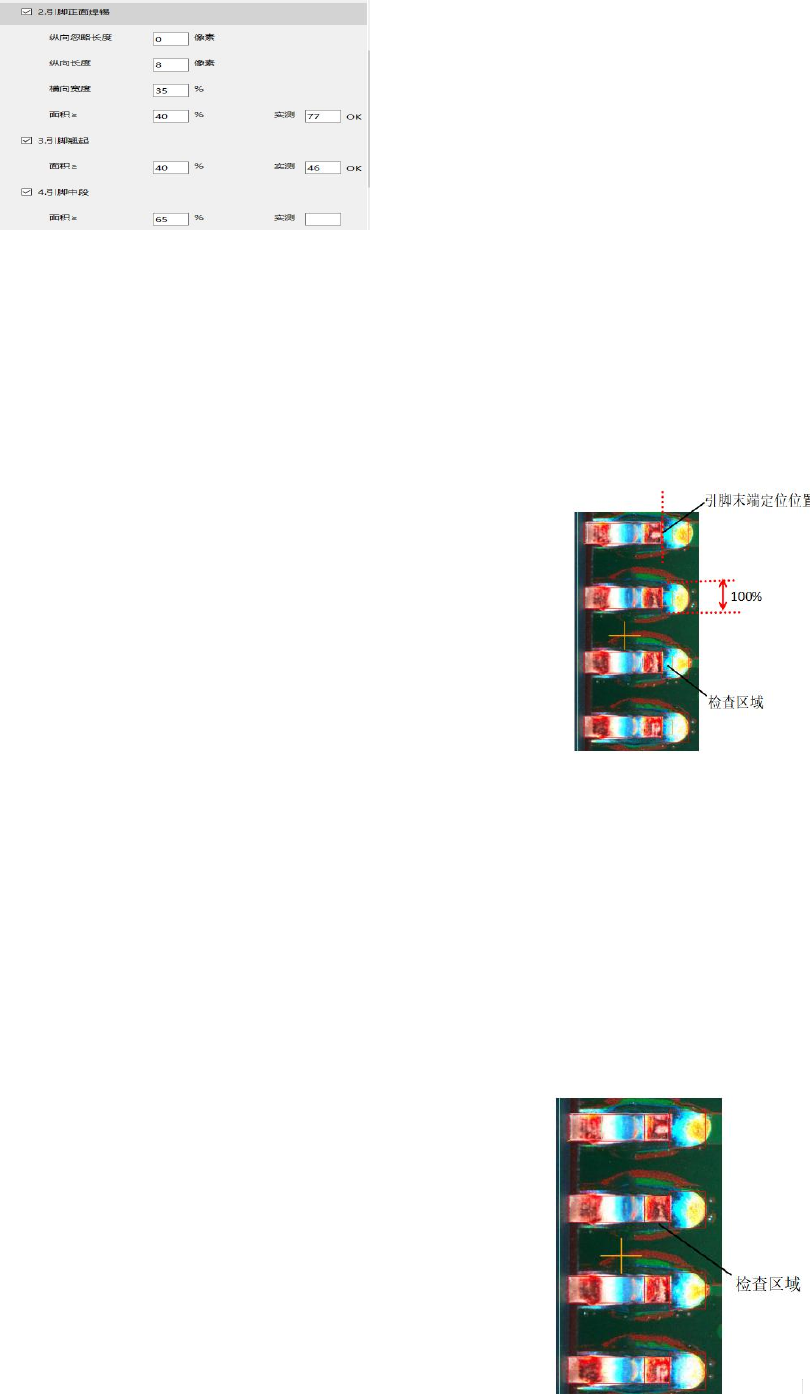

2、引脚正面焊锡
纵向忽略长度___像素
纵向长度___像素
横向宽度___%
面积≥___%
抽取颜色：
点中引脚正面焊锡的任一设定，可以进行抽
色，此项抽取蓝色
处理内容：
在检查区域内，计算所抽取颜色面积占检查区域的面积，大于等于面积设定值，则 OK，
小于面积设定值，则 NG
3、引脚翘起
面积≥___%
抽取颜色：
点中引脚翘起的任一设定，可以进行抽色，抽取引脚外
段的红色
纵向忽略长度：从引脚顶端抽出位置开始，忽略
检查区域的纵向为起始位置往焊盘顶端方向移动
设定像素
纵向长度：引脚顶端往焊盘末端检查设定的像素
长度
垂直宽度：检查区域的横向宽度，以焊盘横向宽
度为 100%
检查区域为引脚外段比例的检查窗为
100%
处理内容：
在检查区域内，计算所抽取颜色的面积占检查区
域的比例，大于等于面积设定值，则
OK
，小于面
积设定值，则
NG
4、引脚中段
面积≥___%
抽取颜色：
点中引脚中段的任一设定，可以进行抽色，此项抽取引脚中段的蓝色

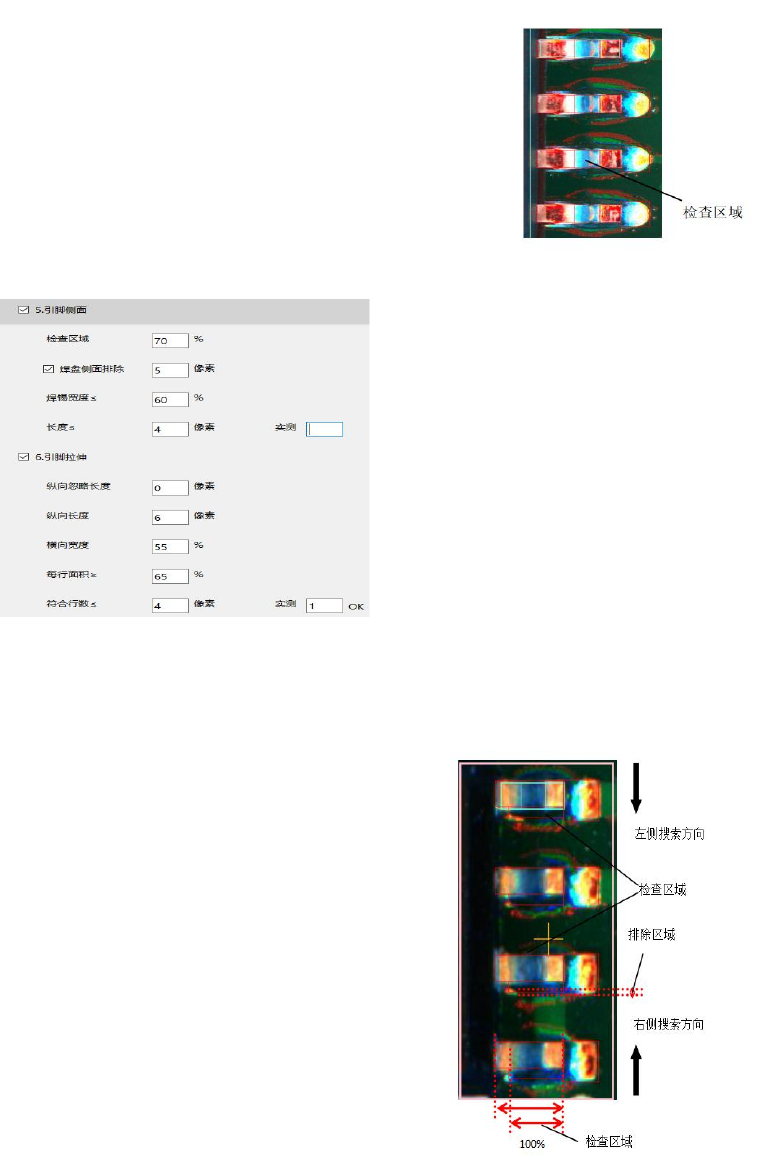

5、引脚侧面
检查区域___%
焊盘侧面排除___像素
焊锡宽度≤___%
长度≤___%
抽取颜色：
点中引脚侧面的任一设定，可以进行抽色，此项
抽取红色、绿色
检查区域以引脚中段比例的检查窗为 100%
处理内容：
在检查区域内，计算所抽取颜色的面积占检查区
域的比例，大于等于面积设定值，则 OK，小于面
积设定值，则 NG
以引脚长度为 100%，检查区域设定%为纵向长，
从焊盘侧面末端排除多少像素不检查，
处理内容：
对各个引脚左侧和右侧的检查区域，分别搜索所抽
取颜色宽度大于检查区域宽度%、连续长度的部分，
检查区域宽度为引脚长度的扩展比例%，如右侧和左
侧中有 1 处找到，并大于长度设定值，则 NG
