2 . 6 2 . 6 2 . 6 2 . 6 2 . 6 检测不良分割线路板机能检测不良分割线路板机能检测不良分割线路板机能检测不良分割线路板机能检测不良分割线路板机能 ( ( ( ( ( 选项选项选项选项选项 ) ) ) ) ) 对于相同线路板的多倒角线路板，不在贴有不 …

(3) 各送料器设定替代有效 / 无效。

在 “ 送料器替代( 有效) ” 选项卡确认送料器替代的推移状况，以

及进行元件补充送料器的完毕指示。

检测出元件断料的送料器编号在补充元件后将对象送料器编

号设定为 “ 有效 ” 。

按下变更 “ 有效 ”/“ 无效 ” 设定的送料器编号，按[有效]或[无

效] 按钮。

按[ 替代送料器的选择] 按钮，各送料器替代目标的选择处便

进行转移。

按[ 送料器 1 全体有效] 按钮被选中的送料器中( 此时为送料器

1 ) 的所有送料器全部被设定为 “ 有效 ” 。

送料器替代的各送料器有效或无效设定数据的保存在电源切

断 / 电源接通、系统清零、修正生产机种数据时进行。

在此设定的数据优先于在线路板程序中指定的替代关系的

数据发挥机能。

即使在线路板程序中被设定为 “ 使用 ” ，若在送料带准备关

系中暂时不想使用时，请利用此机能。

2 . 5 2 . 5

2 . 5

替代运行机能替代运行机能

替代运行机能

0308-001 2-25

2 . 62 . 6

2 . 6

检测不良分割线路板机能检测不良分割线路板机能

检测不良分割线路板机能

((

(

选项选项

选项

))

)

对于相同线路板的多倒角线路板，不在贴有不良记号的单位线路板

上进行元件贴装的机能。

检测单位线路板的不良记号，根据其结果自动处理是否能实行单

位线路板上的线路板贴装。

单位基板的不良记号，可设定在指定范围内的任意位置。

标准不良检测

检测线路板整体的不良记号，根据其结果自动处理是否能实行单

位线路板上的线路板贴装。

动作概要动作概要

动作概要

(1) 开始生产运行，X Y 工作台移动至 “ 不良记号位置 ” 。

(2) X Y 工作台移动完毕后，通过检测不良记号传感器判别不良记号

的有无。

(3) 按照线路板程序数据，判别所有重复线路板的不良记号的有

无。

标准不良检测记号为 “ 无 ” 时，不检测单位线路板的不良记号。

(4) 结束所有不良记号的判别后，进入下一个贴装动作。

此时，按照( 1 ) ～( 3 ) 项，判别为不良记号 “ 有 ” 的单位线路板，

不进行元件的贴装。

X Y 工作台上所有的单位线路板判别为不良记号 “ 有 ” 时，不

进行贴装动作，X Y 工作台返回至原点，成为异常停机。

此时，各吸嘴正在吸取的元件全部为无效。

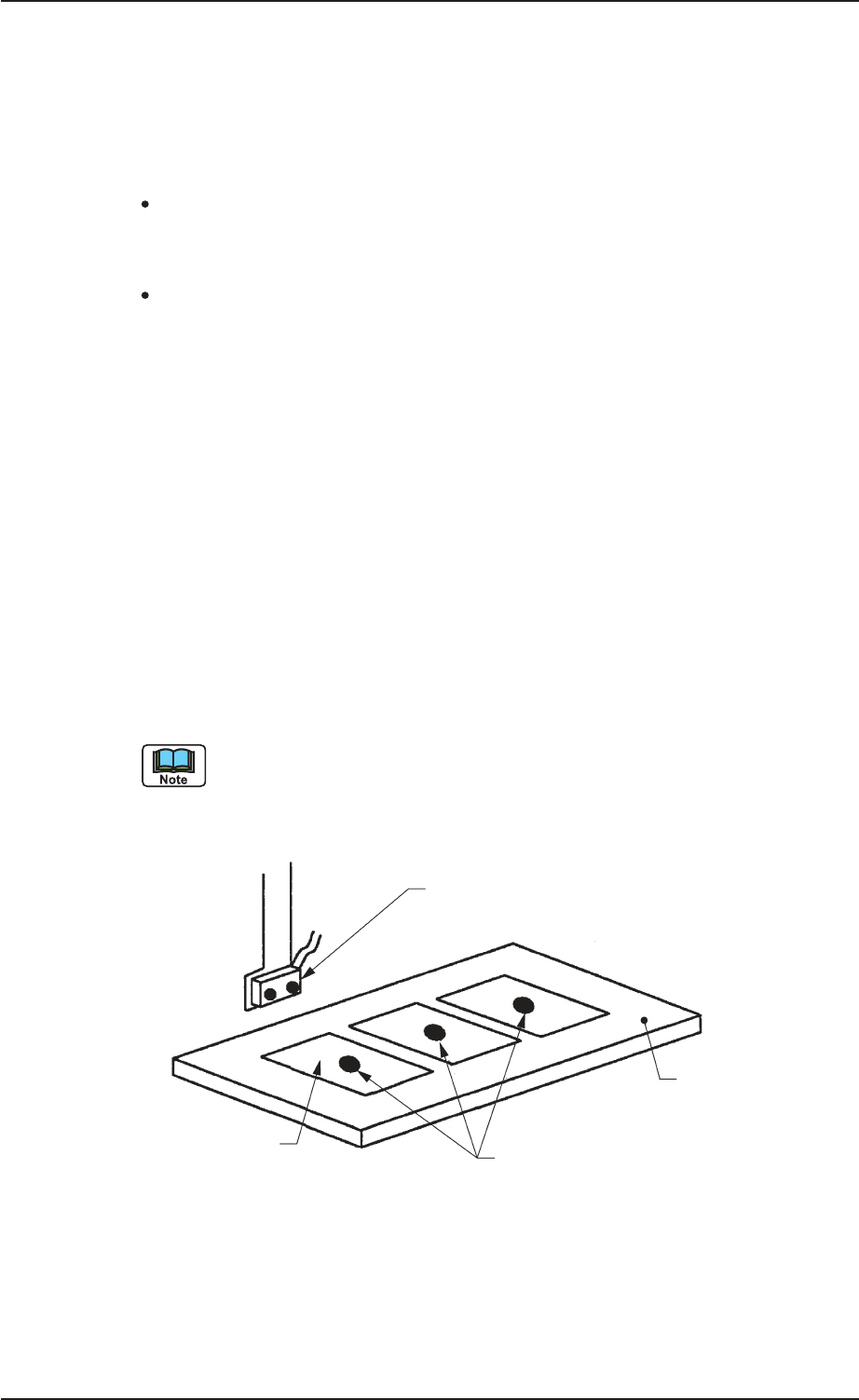

F i g . 2 B 3 1F i g . 2 B 3 1

Fig . 2 B 3 1

2 . 6 2 . 6

2 . 6

检测不良分割线路板机能检测不良分割线路板机能

检测不良分割线路板机能

0308-001 2-26

检测不良记号传感器检测不良记号传感器

检测不良记号传感器

线路板线路板

线路板

不良记号不良记号

不良记号

单位线路板单位线路板

单位线路板

不良记号 “ 黑记号 ” 、“ 白记号 ” 的分别使用

比较明亮的线路板( 光反射多的线路板) : 请使用黑色记号。

比较灰暗的线路板( 光反射少的线路板) : 请使用白色记号。

为使用检测不良分割线路板机能的准备

(1) 编写线路板程序数据。

请参照 “ 第三篇:数据第二节 2. 线路板程序的说明 ” 章节。

(2) 进行检测不良分割线路板光传感器的灵敏度调整。

请参照 “ 第二篇:操作(培训人员) 第三节 5.1 分割线路板不

良检测光传感器的灵敏度设定( 选项) ” 章节。
