1 把盖取下，将润滑脂筒拧到主体上。 ∗ 请切实拧紧，否则润滑脂会渗漏出来。 2 拉链子。 3 固定在油筒的凹处。 4 将润滑脂筒插进油筒内。 5 将主体和油筒固定。 6 从油筒的凹处拆下链子。 7 放在油筒内。 ∗ 请上下压动手柄 2 ~ 3 次，确认润滑脂从 喷嘴尖 端挤压出来。

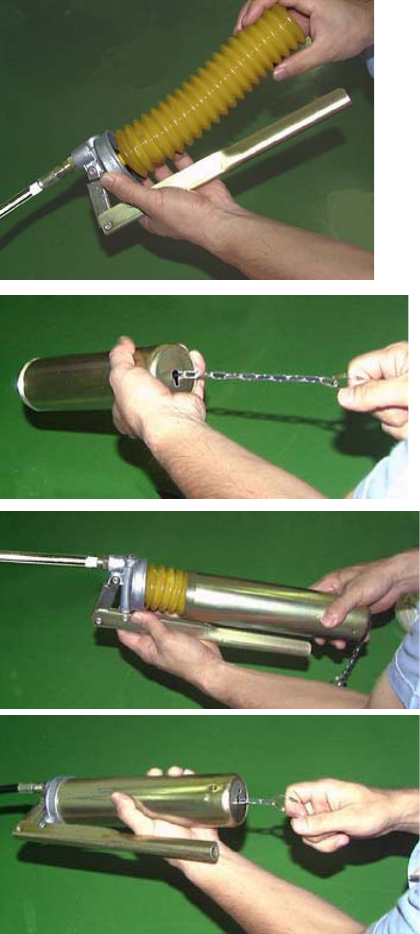

润滑脂筒的安装和使用方法

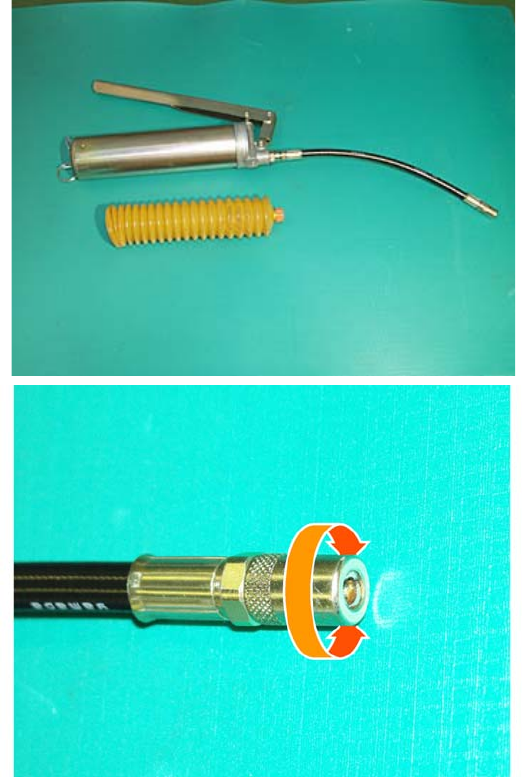

润滑脂枪的结构
润滑脂枪由以下四部分组成。
油桶，润滑脂桶，润滑脂枪
主体，喷嘴。
使用前，将喷嘴安装到主体
上时要固定牢靠。
如果润滑脂枪的喷嘴前端的夹具太
紧，可以用以下方法进行调整。
1 用扳手固定六边形部位。
2 用钳子等转动前端
1 把盖取下，将润滑脂筒拧到主体上。
∗
请切实拧紧，否则润滑脂会渗漏出来。
2 拉链子。
3 固定在油筒的凹处。
4 将润滑脂筒插进油筒内。
5 将主体和油筒固定。
6 从油筒的凹处拆下链子。
7 放在油筒内。
∗
请上下压动手柄2 ~ 3 次，确认润滑脂从
喷嘴尖
端挤压出来。
润滑脂枪的使用方法
1 将喷嘴尖端压到润滑脂注入口。
2 上下压动手柄若干次。
∗
操作拉杆时必须完全拉到全开
或全闭之位置。
否则，无法吸收润滑脂筒内的润
滑脂。
3 将喷嘴从润滑脂注入口卸下。
∗
润滑脂溢出时，一定要用棉纱
等擦试干净。
∗

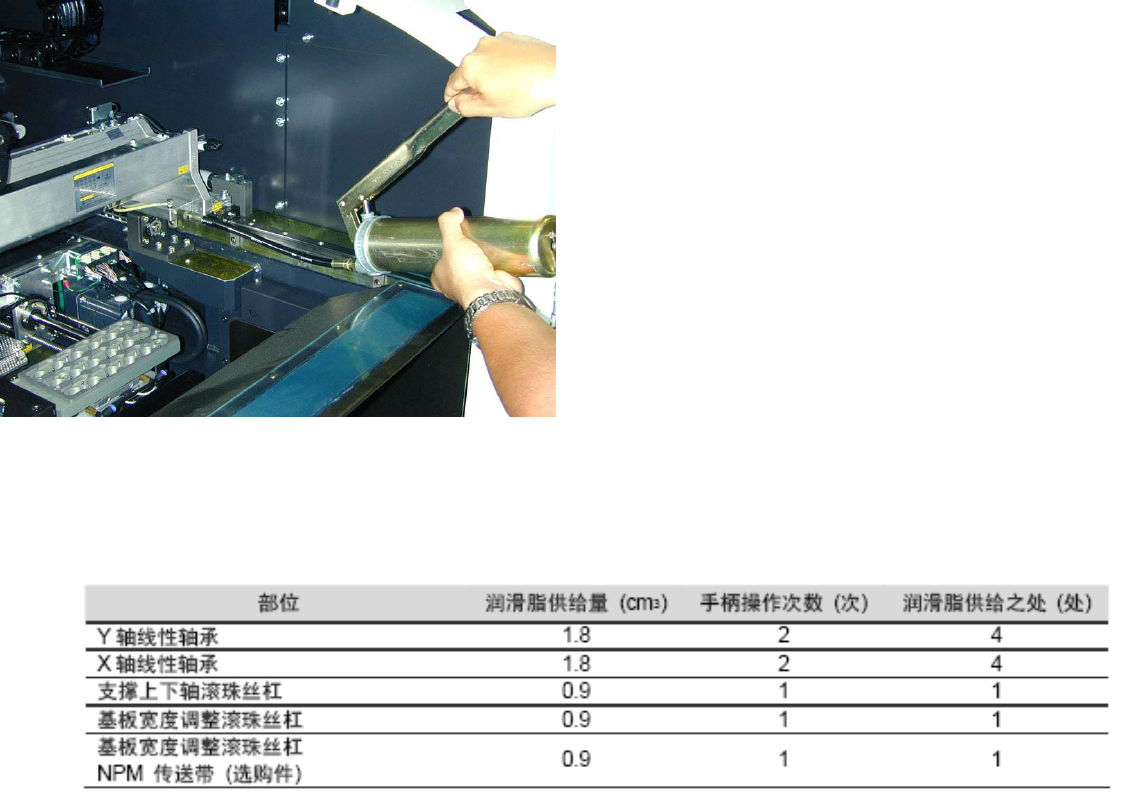

照片显示的是润滑脂枪的使用方法。
图片与NPM 不同。
润滑脂注入口对每一处注油位置的标准注油量
此表格的数值使用KH-35 manufactured by Yamada Corporation 时的数值。
