5. 通过 4 个红色箭头， 对托盘数据的开始位 置、结束位置上的元 件坐标进行示教。 正在示教中时显示为绿色 点，示教完毕后显示为蓝色 点。 按住识别图像的红色箭头， 将指定的点移到画面中间， 6. 按 [ 下个位置 ] 。 开始位置结束后，会 显示 [ 结束位置 ] 并转移 到结束位置去，请按 照同样方法进行示教。
4.点击[托盘选择]之
后，进入此画面，选
择要进行吸附确认示
教的托盘。
选取完之后，即会回
到此托盘名已被设定
为示教对象的画面。
5.通过4个红色箭头，
对托盘数据的开始位
置、结束位置上的元
件坐标进行示教。
正在示教中时显示为绿色
点，示教完毕后显示为蓝色
点。
按住识别图像的红色箭头，
将指定的点移到画面中间，
6.按 [下个位置]。
开始位置结束后，会
显示[结束位置]并转移
到结束位置去，请按
照同样方法进行示教。

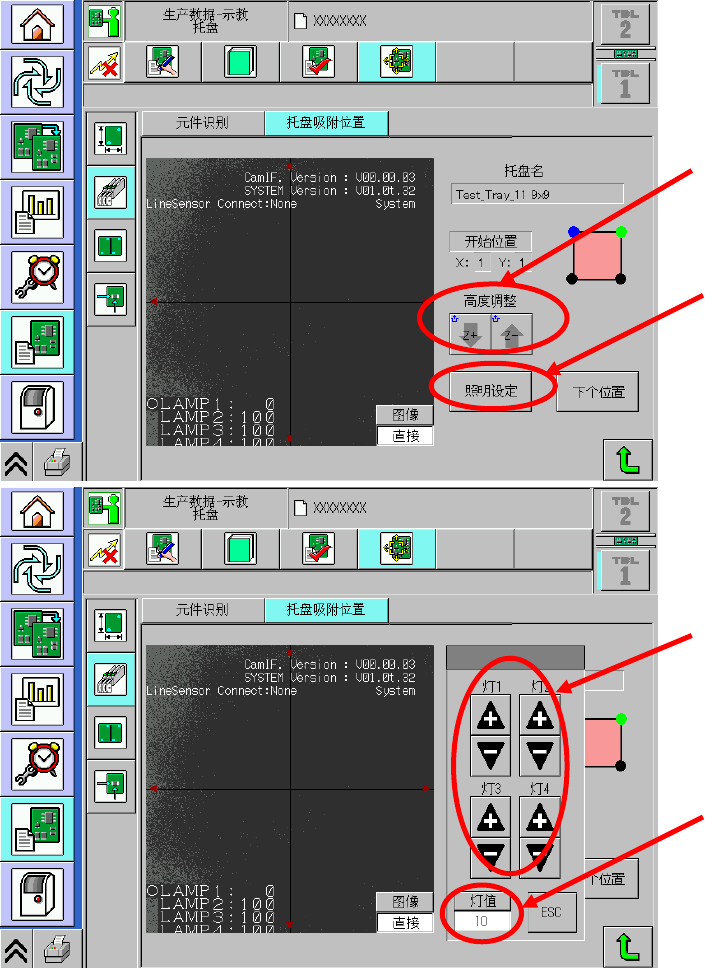

【相关设定菜单】
1. [高度调整Z+]， [高度调整Z−]
使TL 轴上升。使TL 轴下降。
2. [照明设定]
显示照明值设定画面。（见左下图）
3. [灯1] [灯2] [灯3] [灯4]
设定灯的亮度。
4. [灯値]
设定照明的增减程度。
