当基板识别种类为形状指定时，对 其详细设定进行确认和修正。 1 . 将光标对准需要确认识别 形状的识别 点的类型。 a. [REF] 可选择识别时的 REF 。 ‘ 自动 ’ 在识别时自动设定最合适 的照明光量。 ‘ 手动 ’ 依据在识别时手动设定的 照明光量进 行识别。 b. [ 选择 ] 从 12 种图形中选出识别形状。 c. [ 颜色 ] 可选择在识别时判断形状的颜 色是黑还是白。 d. ‘ 尺寸 ’ 显示所选择的识别形状的尺寸。…
对基板识别数据进行确认和修
正。
请把光标移动到要变更数据的
位置，然后输入数值。

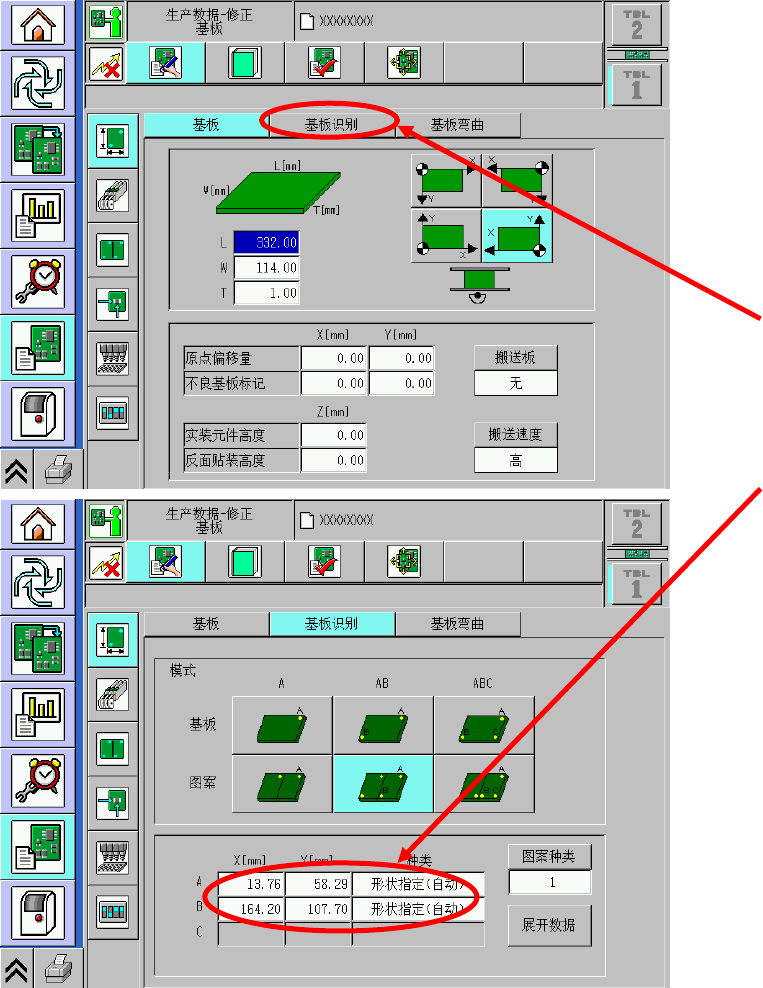

1 按 [基板识别]。
2.进入基板标记编辑画
面，可以修改标记坐标

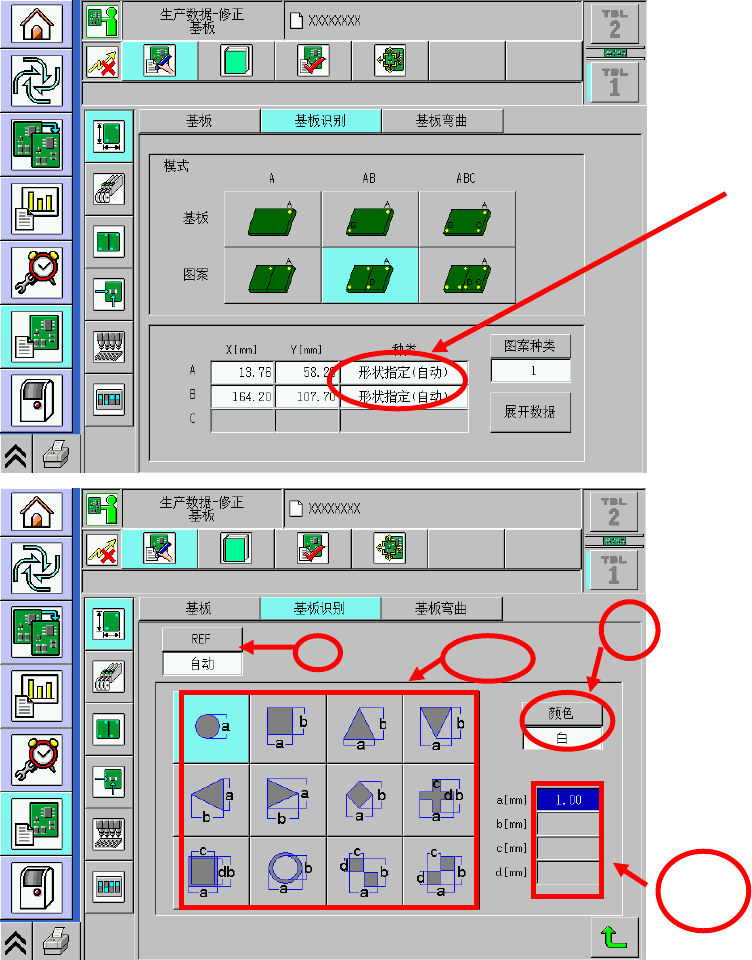

当基板识别种类为形状指定时，对
其详细设定进行确认和修正。
1 .将光标对准需要确认识别
形状的识别
点的类型。
a. [REF]
可选择识别时的REF。
‘自动’在识别时自动设定最合适
的照明光量。
‘手动’依据在识别时手动设定的
照明光量进
行识别。
b. [选择]
从12 种图形中选出识别形状。
c. [颜色]
可选择在识别时判断形状的颜
色是黑还是白。
d. ‘尺寸’
显示所选择的识别形状的尺寸。
a
b
c
d
1 按 [展开数据]。
∗
只在选择图案识别的情况
下才显示[展开数据]。
2.显示各识别点A、B、C
的基板识别坐标
X[mm]、Y[mm]。
