显示各吸嘴设置位置的生产数据和掌握到的 实际位置数据。 数据的显示为黑色文字时，说明生产数据和 掌握到的实际位置数据相符 ; 蓝色文字说明 不符。 无论吸头还是交换器，当文字为淡灰背景色 时，说明已证实所定位置上确有吸嘴。
4，吸嘴的安装。
∗

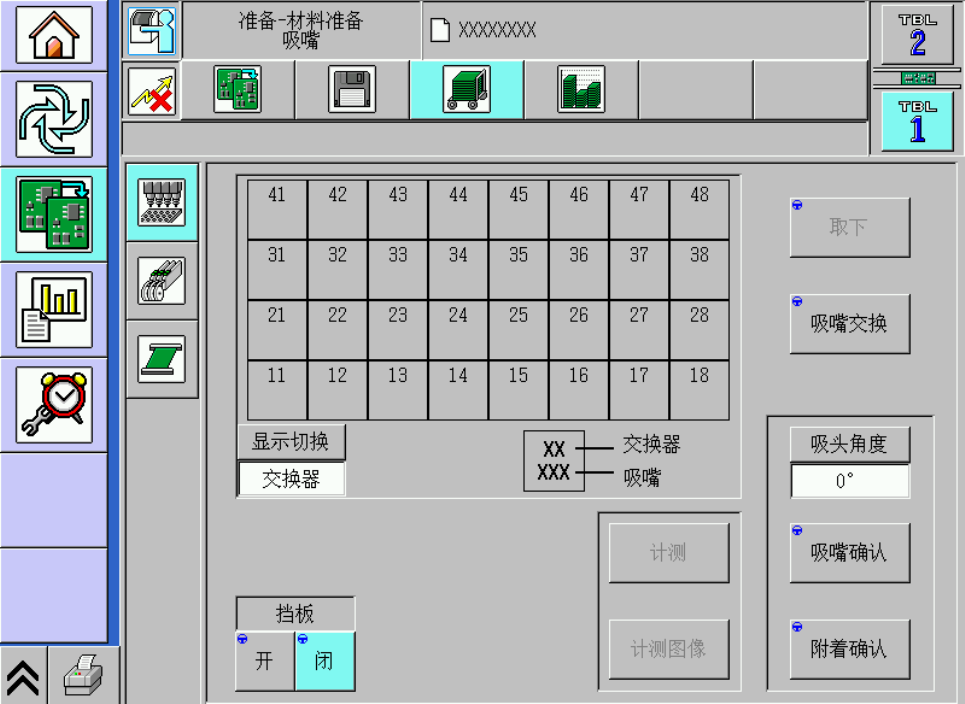

画面为12头高速吸头类型。
按[显示切换]可将显示内容在‘吸头’/ ‘交换器’之间进行切换。• 显示吸嘴号码/交换器号码。
‘吸嘴’
上段: 显示交换器的位置。
下段: 显示吸嘴No.。
‘交换器’
上段: 显示交换器的位置。
下段: 显示吸嘴No.。
显示各吸嘴设置位置的生产数据和掌握到的
实际位置数据。
数据的显示为黑色文字时，说明生产数据和
掌握到的实际位置数据相符; 蓝色文字说明
不符。
无论吸头还是交换器，当文字为淡灰背景色
时，说明已证实所定位置上确有吸嘴。
[取下]
将掌握到的吸头上安装的吸
嘴取回交换器。
[吸嘴交换]
通过交换器将符合数据的吸
嘴安到吸头上。
动作内容同自动运转前的自
动吸嘴交换一
样，但在发生错误时会显示
错误的详细内容。
[吸头角度]
指定吸头的认知角度。
[吸嘴确认]
令吸头实际动作，使其认知
吸头上实际安装
的吸嘴，与吸嘴存储数据库
中的直径进行比
较，确认其是否正常。
[附着确认]
开始确认吸嘴有否附着物。
[计测图像]
显示计测图像画面。
[计测]
显示计测值画面。
‘挡板’[开] [闭]
交换器的挡板开或关。
