2.实际设定垫片的状态。 《1》. CM402 料架垫片只用在8mm的料架上, 有五种垫片: 纸带专用 垫片, 扁宽胶带用垫片, 扁窄胶带用垫片, 白色胶带用磁性垫片, 蓝 色胶带用磁性垫片. 《2》. 纸带专用垫片使用方法是:底下小钉朝齿轮 ( 如图二 ). 《3》. 扁宽胶带用垫片使用方法是:螺丝孔朝朝齿轮 ( 如图三) . 《4》. 扁窄胶带用垫片是用在8mm的大卷料带,使用方法是螺丝孔朝齿 轮 ( 如图四 ). 《5》. 蓝色胶…
纸带专用垫片
深型胶带不使用垫片
（B＞1.3mm）
扁宽胶带用垫片
（3.2≦A≦4.6mm）and（1.2≦B≦1.3mm）
扁窄胶带用垫片
（A＜3.2mm）
and（1.2≦B≦1.3mm）
蓝色胶带用磁性垫片(防元件翻转)
B=0.8mm（B≦0.85mm）for reverse parts
白色胶带用磁性垫片(防元件翻转)
B=1.0mm（B≦1.05mm）for reverse parts
B
A
1-1. 8mm 纸编带
1-2. 8mm 胶编带
①
②
③
④
⑤
⑥

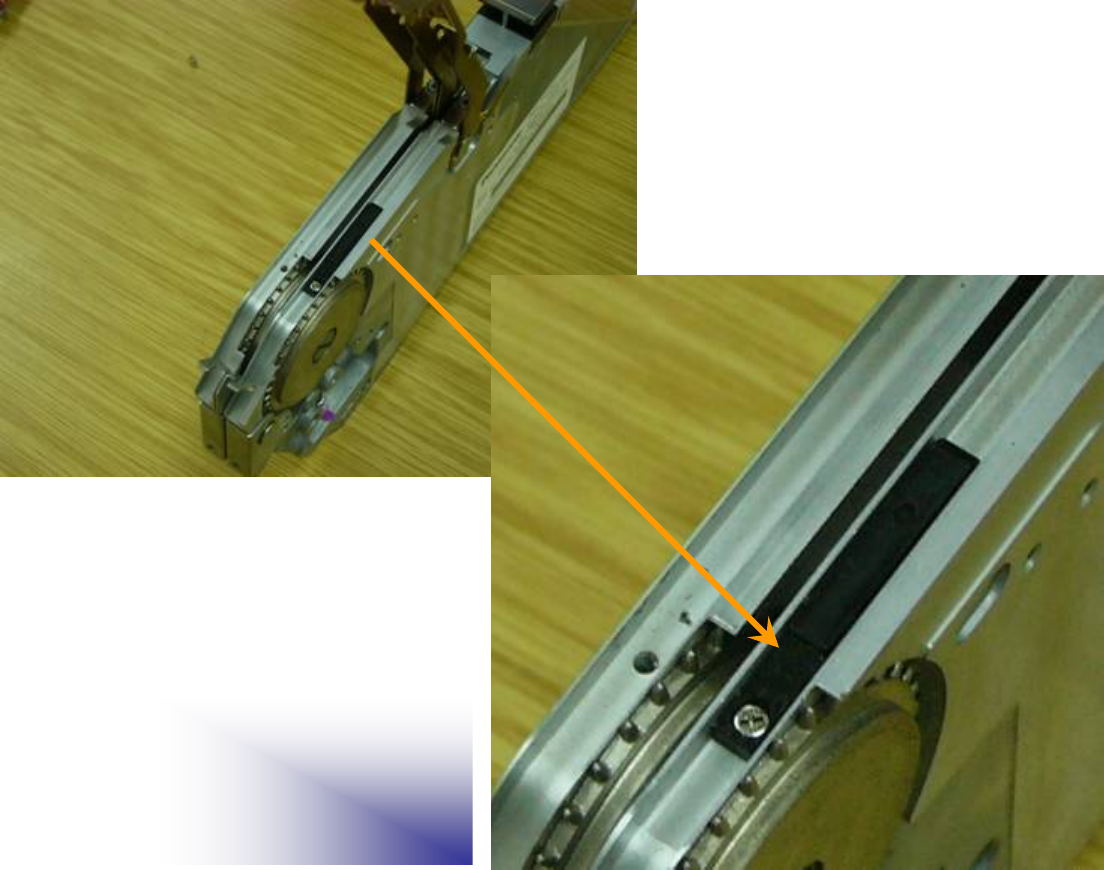

料架编带垫片的使用方法:
2.实际设定垫片的状态。
《1》. CM402 料架垫片只用在8mm的料架上, 有五种垫片: 纸带专用
垫片, 扁宽胶带用垫片, 扁窄胶带用垫片, 白色胶带用磁性垫片, 蓝
色胶带用磁性垫片.
《2》. 纸带专用垫片使用方法是:底下小钉朝齿轮
( 如图二
).
《3》. 扁宽胶带用垫片使用方法是:螺丝孔朝朝齿轮
( 如图三) .
《4》. 扁窄胶带用垫片是用在8mm的大卷料带,使用方法是螺丝孔朝齿
轮
( 如图四
).
《5》. 蓝色胶带用磁性垫片是用在料带厚度小于1.2mm的普通塑带,
使用方法螺丝孔朝齿轮, 磁铁朝上
( 如图五)
《6》. 白色胶带用磁性垫片是用在料带厚度大于1.2mm,小于1.5mm的
普通塑带, 使用方法螺丝孔朝齿轮, 磁铁朝上（如图六).
《7》.塑带厚度大于1.5mm以上的普通塑带不使用任何垫片( 如图一
).
注意事项:
《1》.备料时备料作业员应首先将Feeder槽内的零件.灰尘等异物用小
毛刷将此清理干净后垫相应的垫片.
《2》.在无磁性垫片的状
况下,宽度是8mm的塑带一律用图三的垫片.
《3》.经W/H备料完成上线使用前的Feeder需由产线人员检查垫片安装
情况,每一机种抽查10支.
纸带专用垫片
深型胶带不使用垫片
扁宽胶带用垫片 扁窄胶带用垫片
白色胶带用磁性垫片
蓝色胶带用磁性垫片带
图五 图六
根据编带的类型和厚
度，选择合适的垫
片，辅助设备更好地
对元器件进行吸着。
