4. 点击 [ 托盘选择 ] 之 后，进入此画面，选 择要进行吸附确认示 教的托盘。 选取完之后，即会回 到此托盘名已被设定 为示教对象的画面。

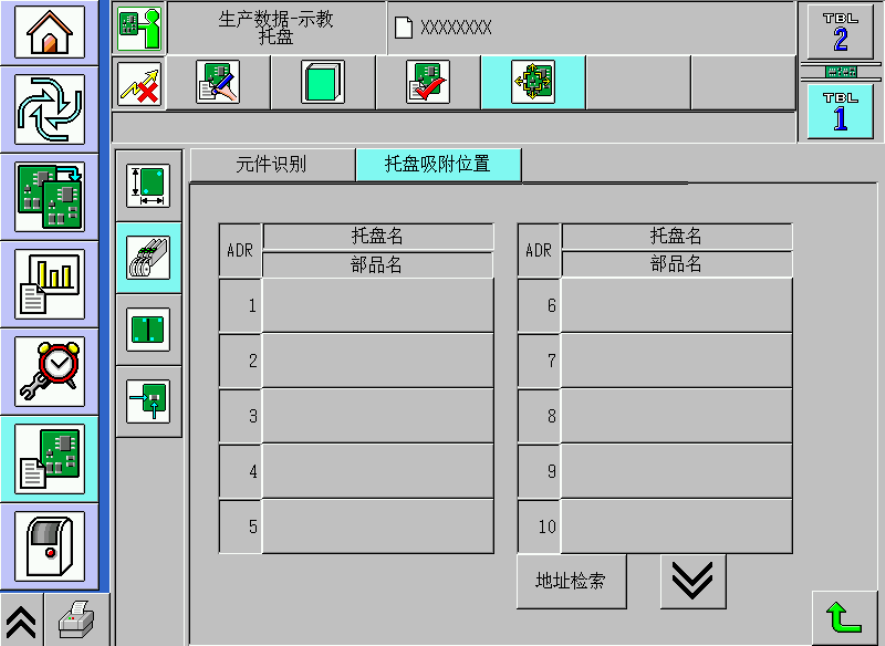

8,托盘吸着位置示教
1. [托盘选择]
选择示教对象托盘
后，将显示被选择
的托盘
2. [模式]
设定要进行示教的
托盘元件计测方法。
3. [示教开始]
将对象托盘设在吸
附位置上，启动示
教画面。
4.点击[托盘选择]之
后，进入此画面，选
择要进行吸附确认示
教的托盘。
选取完之后，即会回
到此托盘名已被设定
为示教对象的画面。

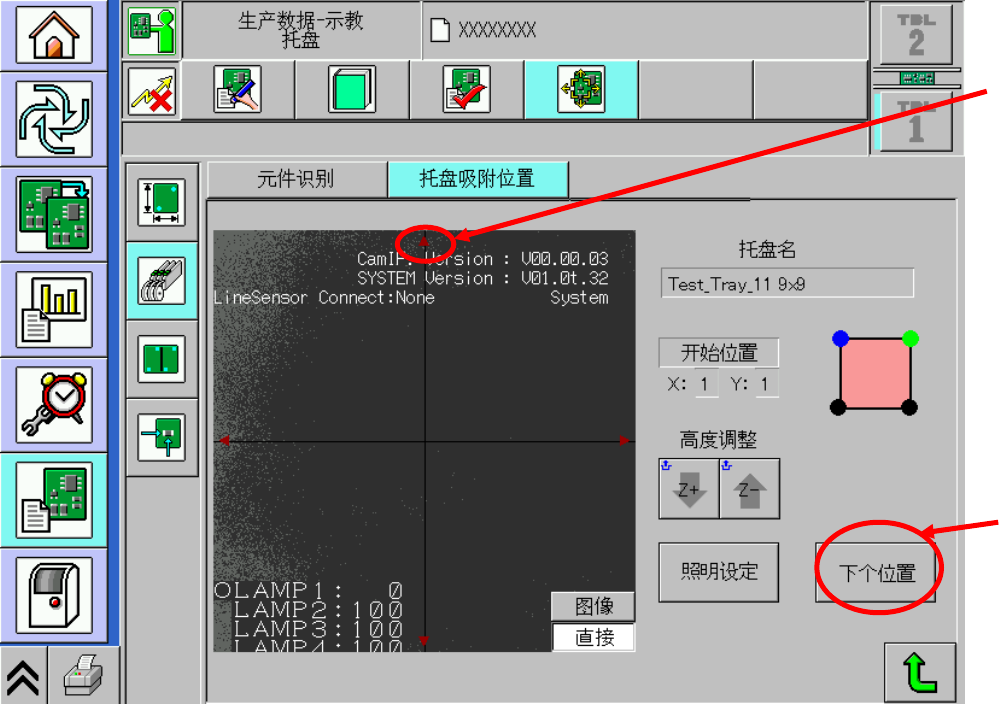

5.通过4个红色箭头，
对托盘数据的开始位
置、结束位置上的元
件坐标进行示教。
正在示教中时显示为绿色
点，示教完毕后显示为蓝色
点。
按住识别图像的红色箭头，
将指定的点移到画面中间，
6.按 [下个位置]。
开始位置结束后，会
显示[结束位置]并转移
到结束位置去，请按
照同样方法进行示教。
