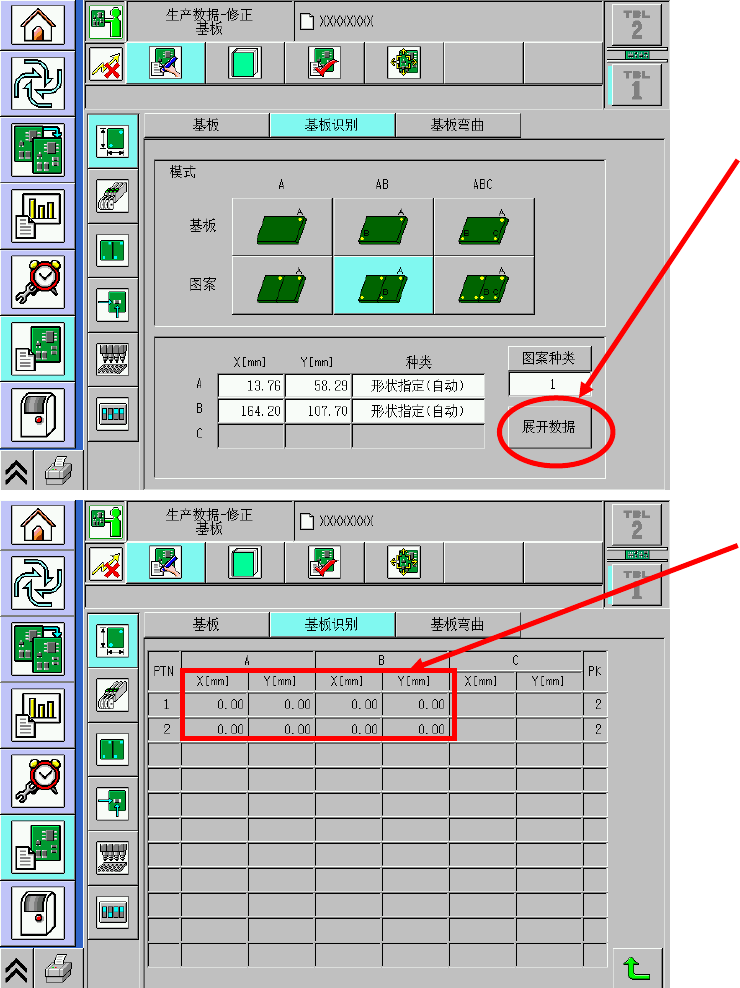

1 按 [展开数据]。
∗
只在选择图案识别的情况
下才显示[展开数据]。
2.显示各识别点A、B、C
的基板识别坐标
X[mm]、Y[mm]。

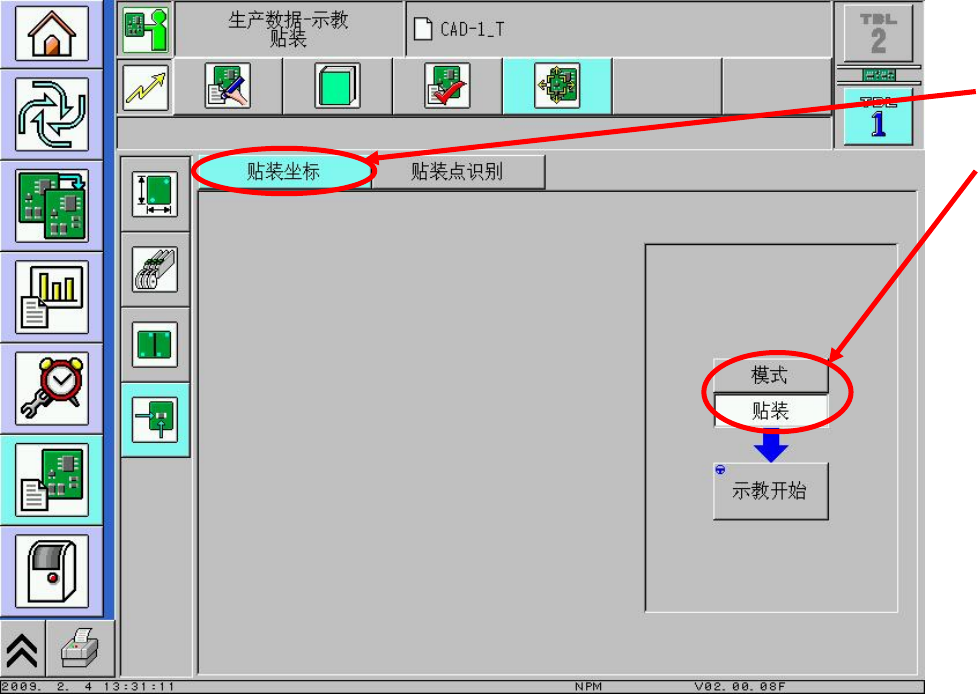

11，实装坐标示教。
进行生产前，需要对贴装坐标进行实
装坐标示教
1.点击[贴装坐标]
2.选择[模式]
实装坐标示教有3 种示教模式，请根
据实装位置偏离的状态区别使用。
1. 实装
仅在特定序列号发生实装位置偏离时
使用。
变更示教完毕的序列号的实装数据坐
标。
2. 实装/区块
在各区块的同一位置发生实装位置偏
离时使用。
变更示教后的芯片和相同区块No 的全
部实装数据的坐标和该区块数据。
3. 图形
在用正常的数据进行基板识别但仍会
发生全体的实装位置偏移时使用。变
更原点偏移量及基板识别坐标，使已
示教的芯片的变更坐标量与所有芯片
对应地显示出来。
3.点击[示教开始]，
设备开始检查基板
是否已放入。此
时，需要基板放置
在进板位置。
基板到位后，先自
动进行基板标记确
认，若不通过，机
器会报错。则需重
新进行基板标记示
教。
