NPM操作.pdf - 第66页
5，供料器整体交换（拆卸）。 1. 按此键 • 将会显示程序转换的菜单。 • 台车交换 “EXCHANGE” 键灯将会亮灯。 • 上述的灯光发亮代表可拆卸交换台车。 2. 按 “EXCHANGE” 键 3 秒以上。 蜂鸣器响的同时将会解除与主体设备 的固 定， 变成可拆卸的状态。 • 从亮灯变成闪炼

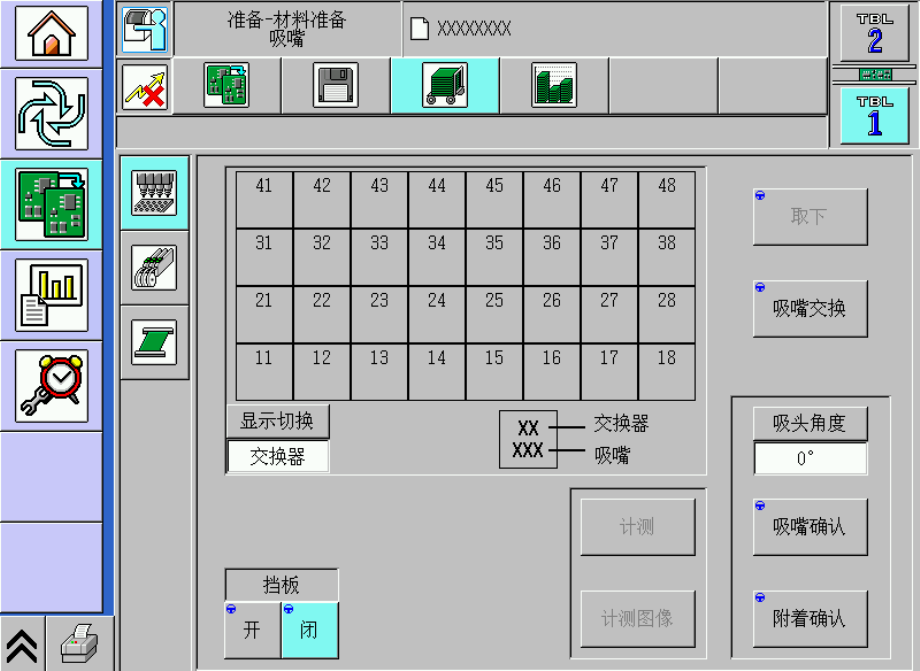

[取下]
将掌握到的吸头上安装的吸
嘴取回交换器。
[吸嘴交换]
通过交换器将符合数据的吸
嘴安到吸头上。
动作内容同自动运转前的自
动吸嘴交换一
样，但在发生错误时会显示
错误的详细内容。
[吸头角度]
指定吸头的认知角度。
[吸嘴确认]
令吸头实际动作，使其认知
吸头上实际安装
的吸嘴，与吸嘴存储数据库
中的直径进行比
较，确认其是否正常。
[附着确认]
开始确认吸嘴有否附着物。
[计测图像]
显示计测图像画面。
[计测]
显示计测值画面。
‘挡板’[开] [闭]
交换器的挡板开或关。

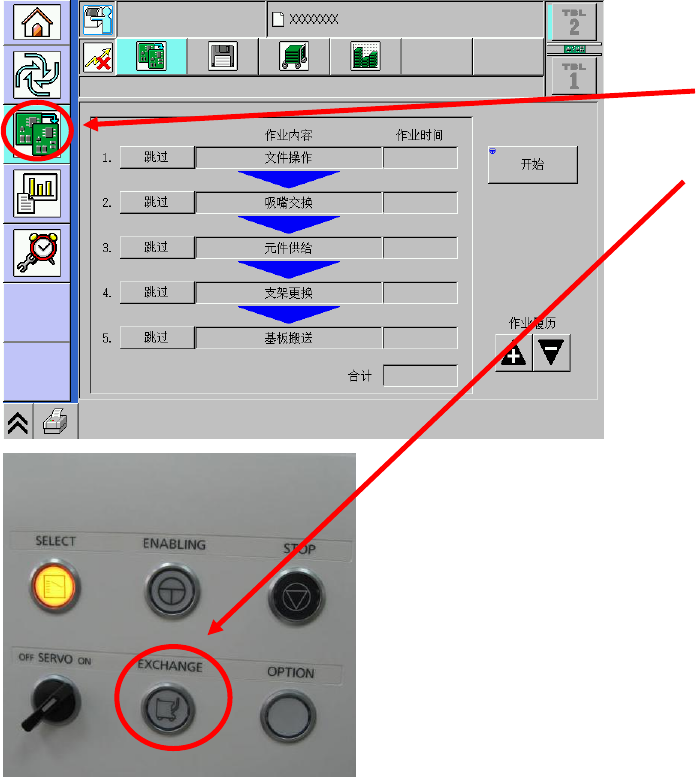

5，供料器整体交换（拆卸）。
1.按此键
• 将会显示程序转换的菜单。
• 台车交换“EXCHANGE”键灯将会亮灯。
• 上述的灯光发亮代表可拆卸交换台车。
2.按 “EXCHANGE”键3 秒以上。
蜂鸣器响的同时将会解除与主体设备 的固
定，
变成可拆卸的状态。
• 从亮灯变成闪炼

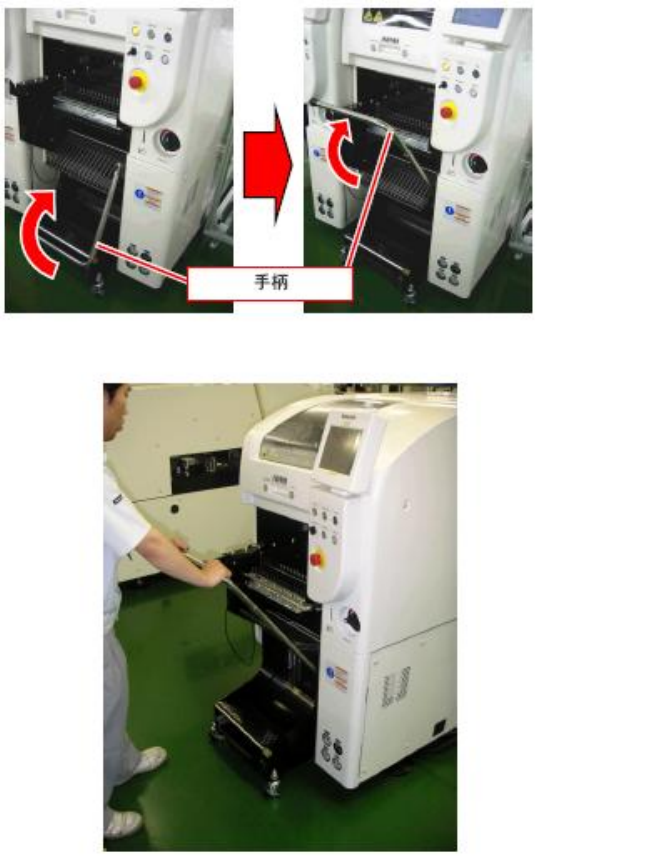

3.拆卸交换台车。
• 提起交换台车的手柄，拉出
台车。
• 从闪炼变成亮灯。
