松开视窗盖的固定螺丝,前后移 动,直到合适的位置。 正确的应该是料 仓在中间位置 时,视窗盖正好 能遮住下一个料 仓,又不影响当 前料仓的供料。

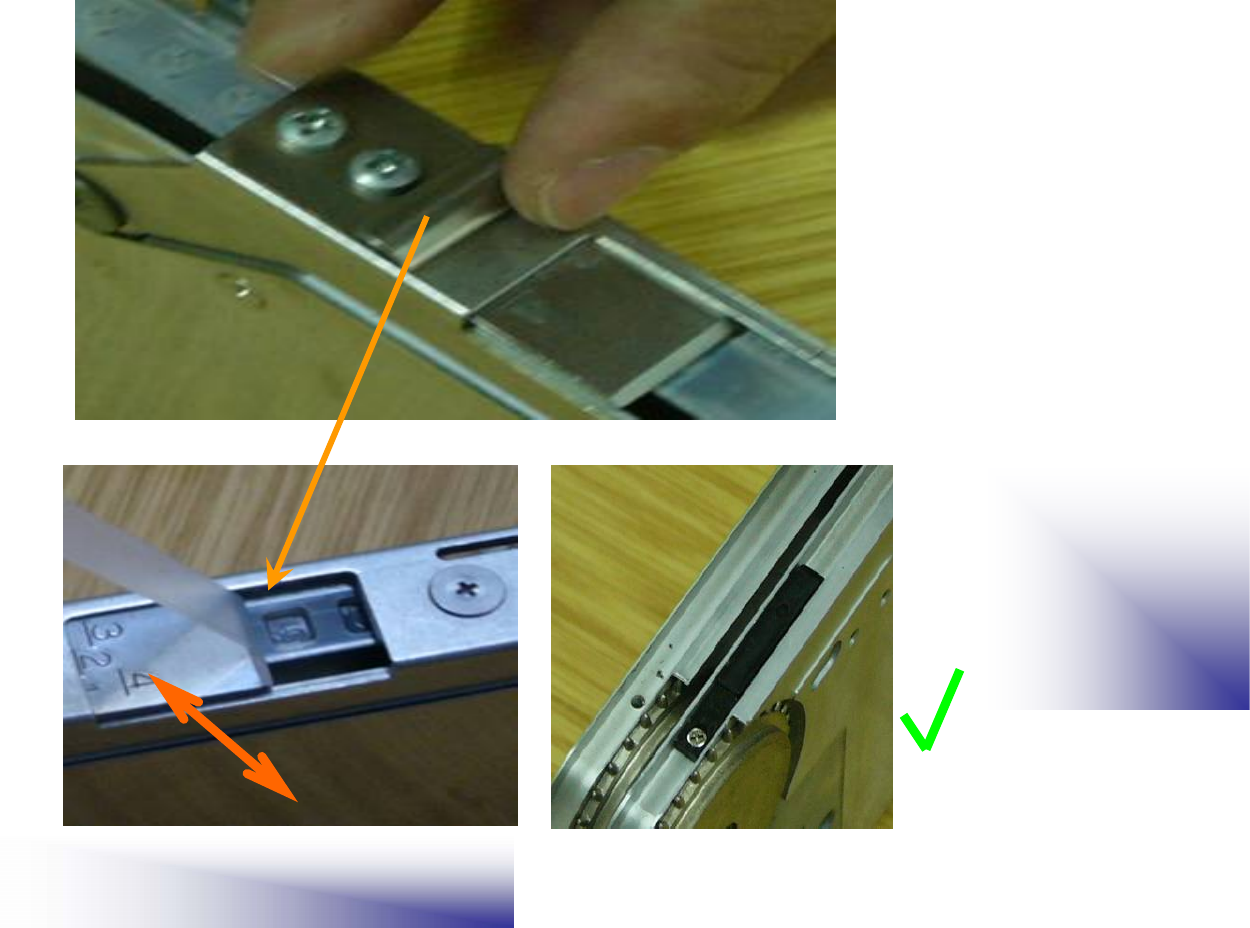

松开料架中段编带导向片的固定螺丝,
移动到底部小孔对直,紧固螺丝即可。
将编带支持片装到料架的前
端。并用螺丝固定住。

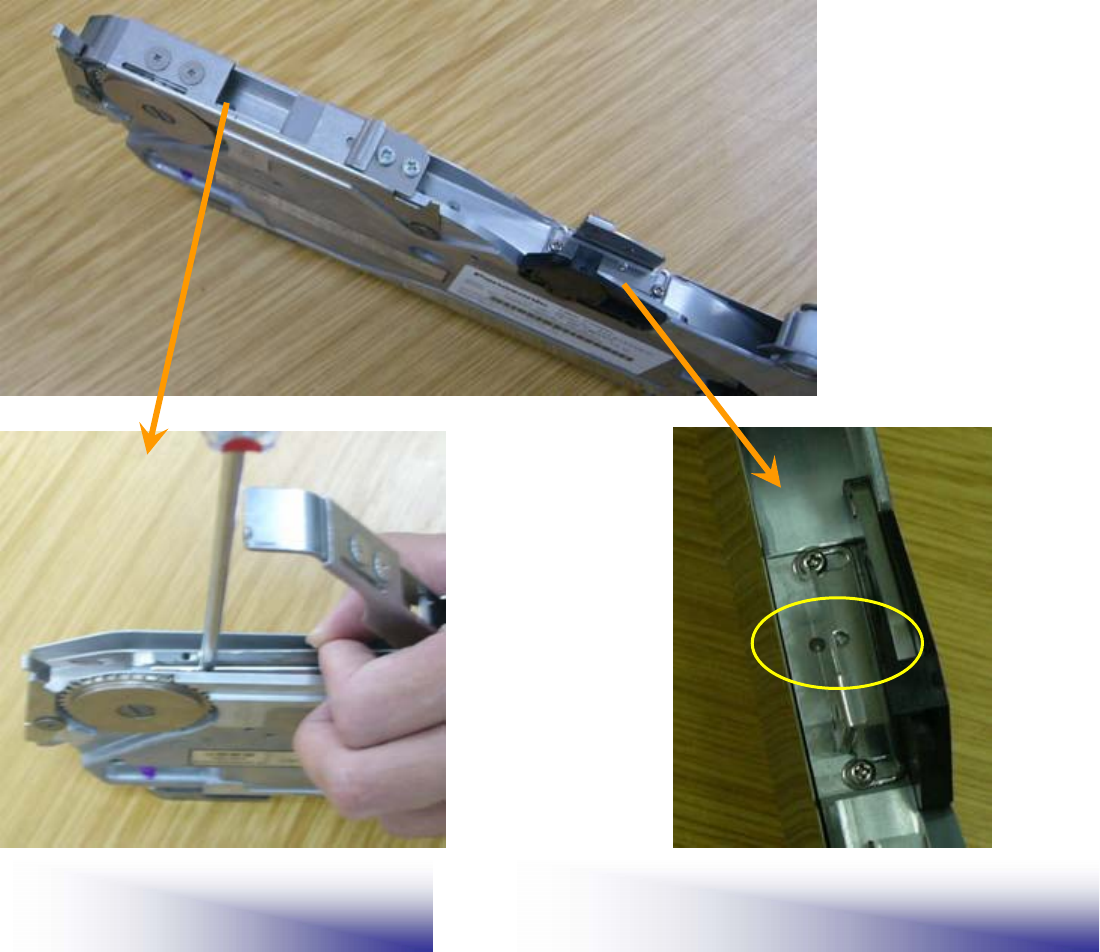

松开视窗盖的固定螺丝,前后移
动,直到合适的位置。
正确的应该是料
仓在中间位置
时,视窗盖正好
能遮住下一个料
仓,又不影响当
前料仓的供料。

纸带专用垫片
深型胶带不使用垫片
(B>1.3mm)
扁宽胶带用垫片
(3.2≦A≦4.6mm)and(1.2≦B≦1.3mm)
扁窄胶带用垫片
(A<3.2mm)
and(1.2≦B≦1.3mm)
蓝色胶带用磁性垫片(防元件翻转)
B=0.8mm(B≦0.85mm)for reverse parts
白色胶带用磁性垫片(防元件翻转)
B=1.0mm(B≦1.05mm)for reverse parts
B
A
1-1. 8mm 纸编带
1-2. 8mm 胶编带
①
②
③
④
⑤
⑥

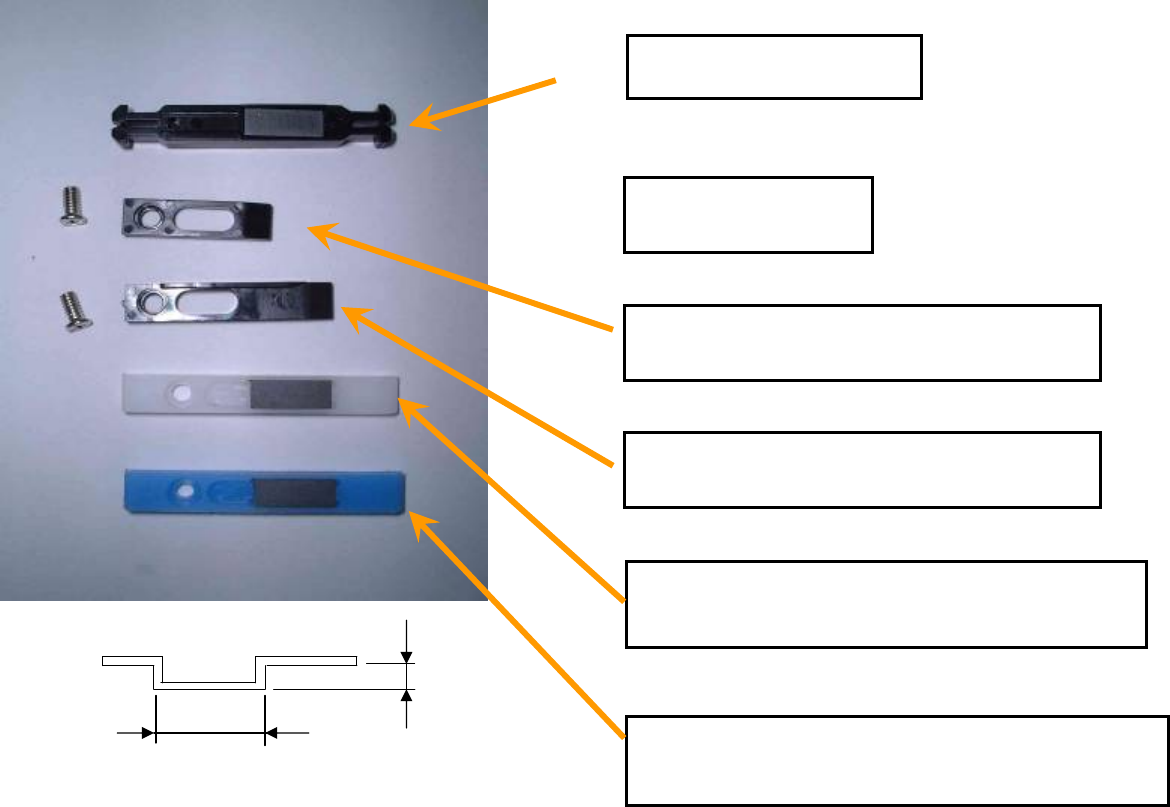

料架编带垫片的使用方法:
