1，高速头吸嘴：
检查
No.
名称 说明

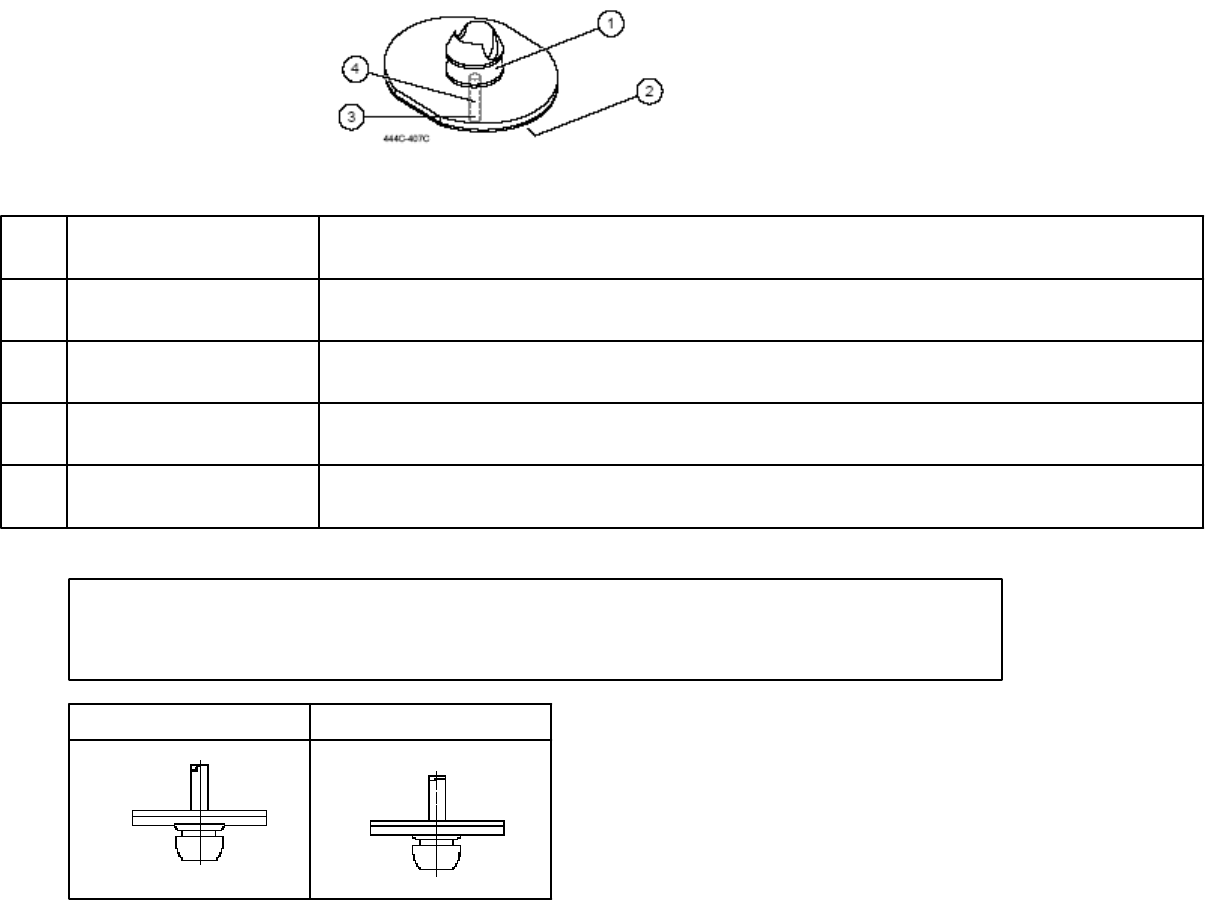

1 吸嘴锥形面
是夹紧移载吸头的吸嘴座上的部分。
锥形面、夹紧槽上如果附着污垢或尘垢，将会成为空气泄漏、卡盘效果不良的主要原因。
2 吸嘴反射板
是黑色树脂部分。为防止表面附着污垢，涂有一层特殊的涂层膜。它将反射来自线路照相机上的
LED 照明灯光并对芯片进行识别。该部分出现污垢是发生识别错误的主要原因。
3 吸嘴尖端部
(吸嘴部)
是与芯片直接接触的吸着部分。侧面如果粘有污垢在识别时会形成阴影，它是发生识别错误的主
要原因。另外，吸着口上粘有污垢是发生吸着错误的主要原因。
4 吸嘴内部
吸嘴内部如果粘有污垢将降低空气流量，无法正确地进行部品的吸着和贴装，或者即使不吸着部
品时真空气压也会一直保持在很高的压力状态下，使用真空气压的各种检测功能将无法正常工作。
清洗方法:
通知
为了稳定地吸着芯片，应对吸嘴尖端的磨损、变形状况进行确认。当吸嘴的尖端部位
出现下图所示状态时，要更换吸嘴。请在清扫吸嘴时进行确认。
吸嘴尖端的磨损 吸嘴尖端的破裂
十四，保养的注意事项。

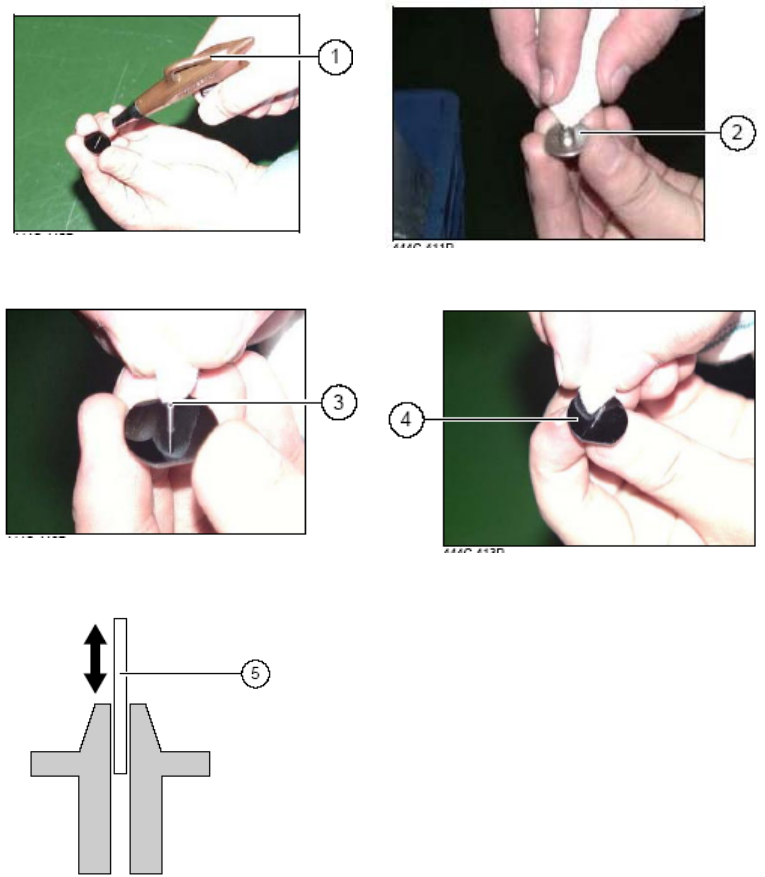

1. 用气枪1吹掉吸嘴空气路径上的灰尘。
*请对着吸嘴尖端向里吹气。这时，请注意勿让
气枪碰到吸嘴尖端。否则，吸嘴尖端会发生破
损、变形。
2. 用棉纱布擦拭吸嘴锥形面2。
*请使用不易起毛的棉纱布等进行擦拭。
3. 用棉纱布擦拭吸嘴尖端部3(吸嘴部位)。
4. 用棉纱布擦拭吸嘴反射板4。
*这时绝对不能使用溶剂(比如酒精等)。
否则，吸嘴反射板会发生变色、变形、
连结断裂。
5. 用清扫杆5清扫吸嘴内部。
*从吸嘴上侧 (柄侧)将吸嘴清扫杆插入，
排出积存在吸嘴内部的污垢。
2，多功能头吸嘴：
吸嘴的清扫应一边检查一边进行。当吸嘴部位或吸嘴反射板上出现损伤时，请更换新的吸嘴。对于
有吸着垫圈的吸嘴，请检查吸着垫圈上是否有损伤或裂纹。

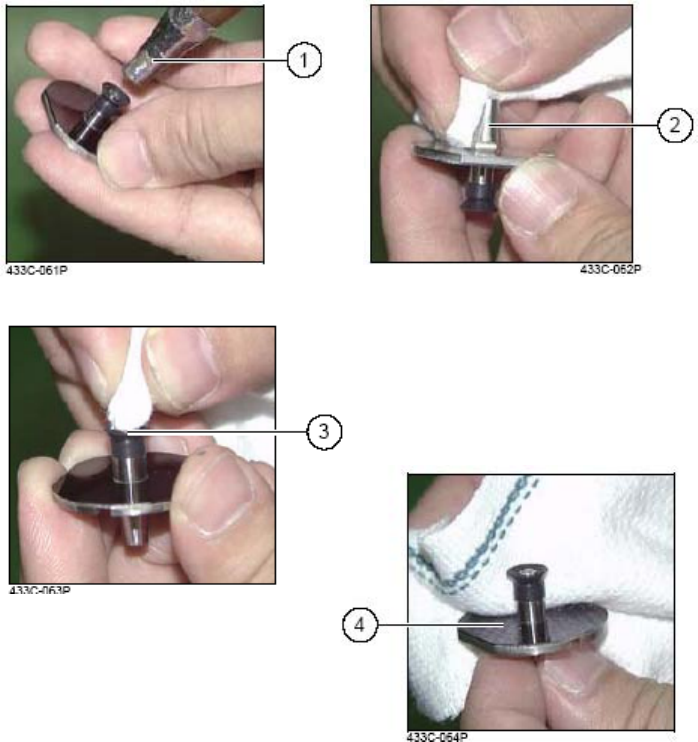

1. 用气枪1吹掉吸嘴空气路径上的灰尘。
*请对着吸嘴尖端向里吹气。这时，请注意勿让
气枪碰到吸嘴尖端。
2. 用棉纱布擦拭吸嘴锥形面2.
3. 用棉纱布擦拭吸嘴尖端部3(吸嘴部位)。
4. 用棉纱布擦拭吸嘴反射板4。
*这时绝对不能使用溶剂（比如酒精等）。
否则，吸嘴反射板会发生变色、变形、连结断裂。
