< 透过认识 >
12 m m * 12 m m
以下零件全 配置可能
１
２
３
４
５
６ ７
８
12 m m * 12 m m -
24 m m * 24 m m零件NO.2 4配置可能
１
２
３
４
５
６ ７
８

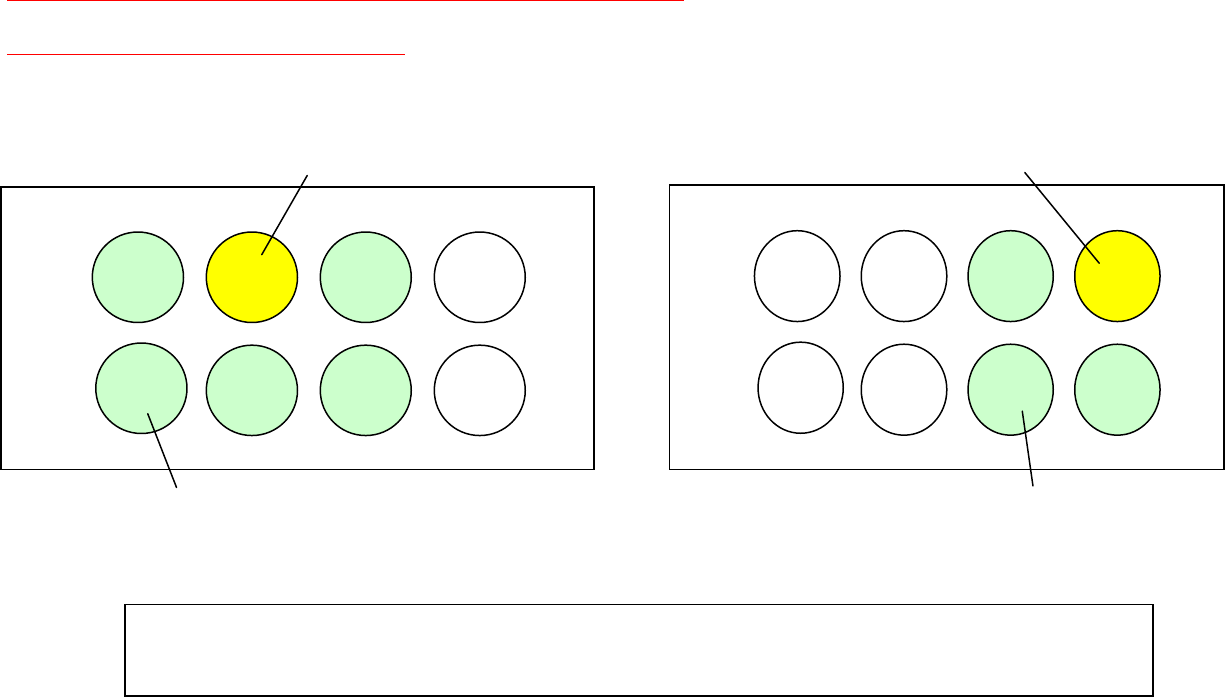

8 吸嘴头反射用吸嘴 （反射板）
18 mm * 18 mm 在超过的零件吸附的场合的吸嘴配置
对邻接的头需要 反射用吸嘴。
１
２
３
４
５
６ ７
８
反射用吸嘴头 :１，３，５，６，７
吸着吸嘴 : 吸嘴头２
反射用吸嘴头 : ３，７，８
１
２
３
４
５
６ ７
８
吸着吸嘴 : 吸嘴头４
为了提升吸附头的认识稳定性，根据被吸着元件的尺寸情况，在周围空
余的头上安装反射用吸嘴。
