十，设备回原点
按住“ENABLING”键的
同时，按“开始”键，设
备进行原点复归
十一、机种的切换。
机种切换的基本流程：
Data check
安装生产用的原料
安装生产用的吸嘴
安装生产用的支撑销
流板测试
吸着位置的示教
元件库的示教
Mark的示教
PCB Mark的示教 Bad Mark的示教
贴装位置的示教
MOUNT MOUNT/BLOCK
图形
对每个贴
装位置进
行单独的
示教，示
教结果会
直接修改
坐标。
对每个贴装位置进
行单独的示教，示
教结果会直接修改
坐标，对于拼版，
能对应修改基准图
形上的相应坐标。
将图形进行偏移量
的示教，示教结果
能修改程序
OFFSET值和MARK
坐标。
测试贴装样板
初始化生产信息
量产

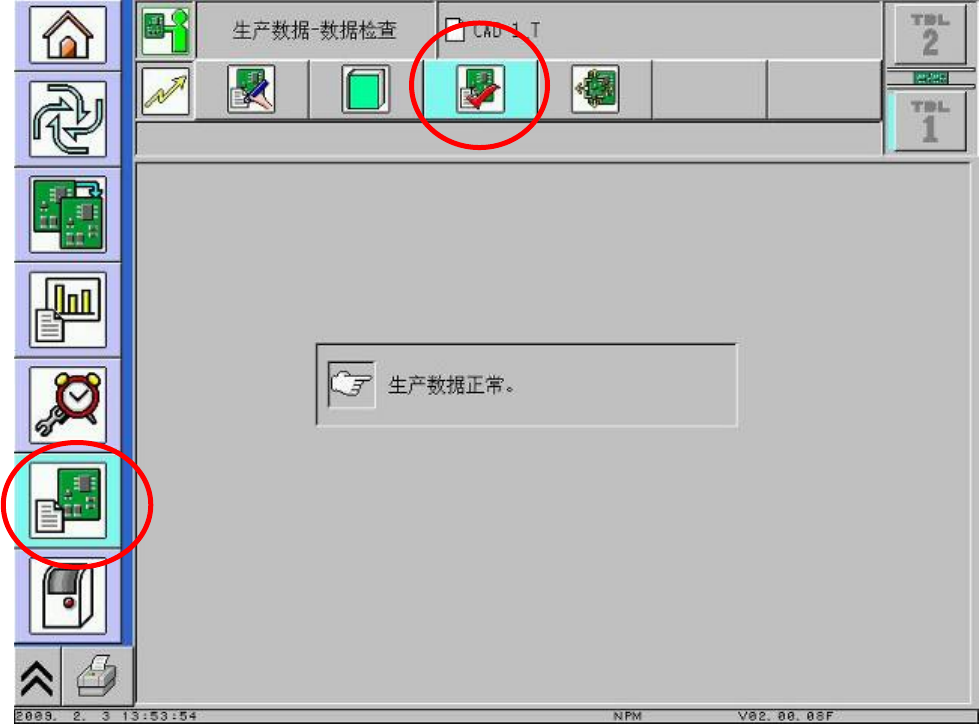

1，Data check.数据检查。
点击“生产数据”
－－》“数据检
查”，如果程序符
合设备要求，则
显示生产数据正
常。
