-12- 3.2.2 认识 ( 识别 ) 图像保存 在 “ 指定运行方式 ” 选项卡中，按下 [ 认识图像保存 ] 按钮，便显示以下界 面。 为了在以识别异常界面为对象的异常原因的分析中使用，设定识别图像的保 存模式数据 ( 对象、条件 )。 将机能选择设定为 “ 保存 ” ，以与运行中的保存模式 ( 对象、条件 ) 一致的 识别异常界面为对象，保存在装置内的存储器中。 [1] [2] [3] [5] [6] [7] [8] …
-11-
3.2.1 识别图像
在
“
指定运行方式
”
选项卡中，按下 [
识别图像 ] 按钮，便显示以下界面。
设定显示识别结果时的曲线图显示。
[1]
[2]
[1] 认识 ( 识别 )OK 时
识别结果正常时，用以下按钮显示
“
ON
”
指定的曲线图。
[ 十字 ] 按钮
在识别对象物中心画出十字。
[ 圆 ] 按钮
在识别对象物中心画出圆。
[ 外形 ] 按钮
画出识别对象物的外形。
[ 吸嘴外形 ] 按钮
识别元件时，画出吸嘴外形。
[ 检出位置 ] 按钮
画出检出区域和检出边角、边缘的位置。
[2] 认识 ( 识别 )NG 时
识别结果异常时，用以下按钮显示
“
ON
”
指定的曲线图。
[ 圆 ] 按钮
在识别对象物中心画出圆。
[ 外形 ] 按钮
画出识别对象物的外形。
[ 吸嘴外形 ] 按钮
识别元件时，画出吸嘴外形。
[ 检出位置 ] 按钮
画出检出区域和检出边角、边缘的位置。
Note
按下相应的设定项目按钮，便进行按钮的
ON/OFF 切换。
设定项目可以多选。
-12-

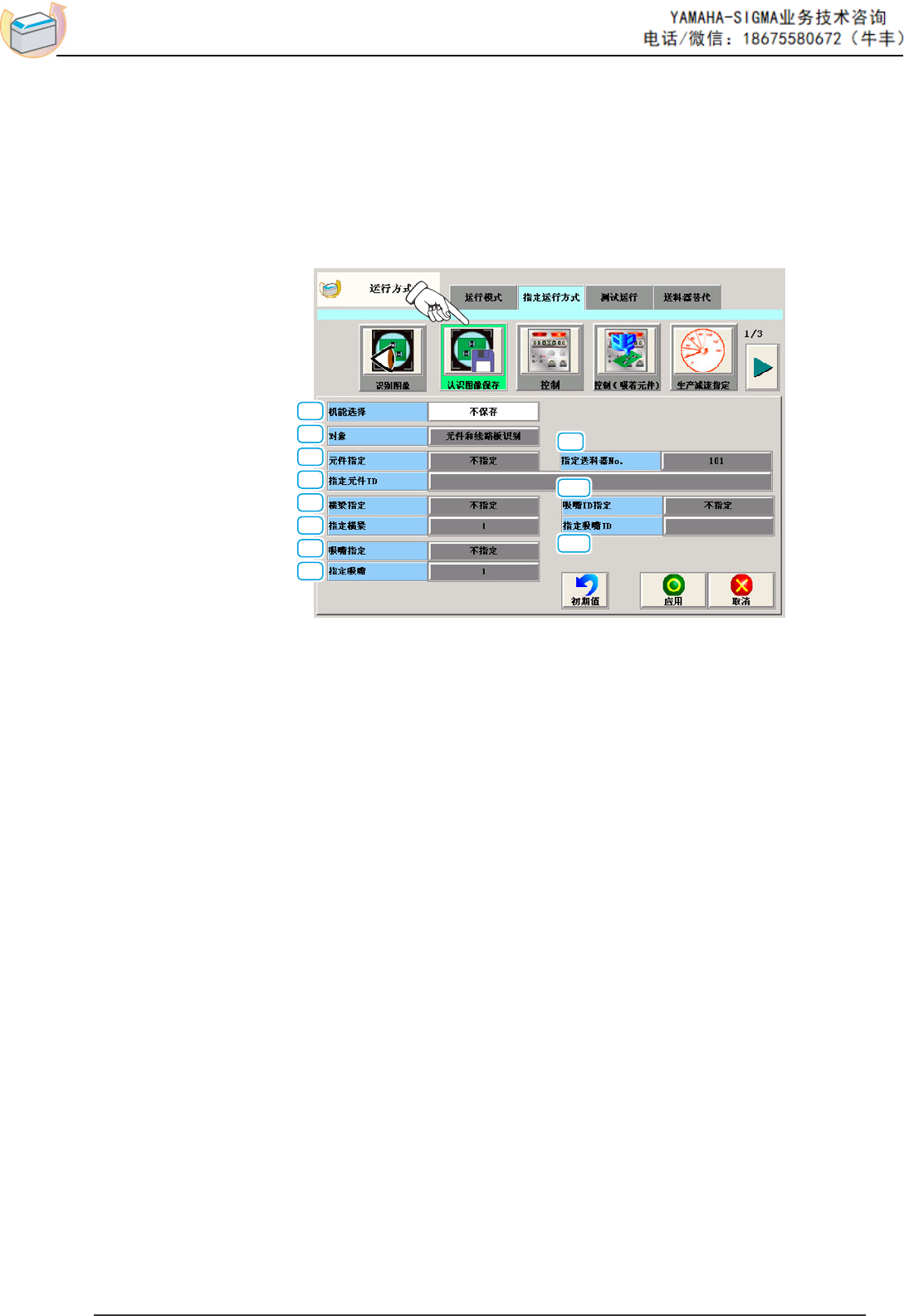

3.2.2 认识
( 识别 ) 图像保存
在
“
指定运行方式
”
选项卡中，按下 [
认识图像保存 ] 按钮，便显示以下界
面。
为了在以识别异常界面为对象的异常原因的分析中使用，设定识别图像的保
存模式数据 ( 对象、条件 )。
将机能选择设定为
“
保存
”
，以与运行中的保存模式 ( 对象、条件 ) 一致的
识别异常界面为对象，保存在装置内的存储器中。
[1]
[2]
[3]
[5]
[6]
[7]
[8]
[9]
[4]
[10]
[11]
[1] 机能选择
保存识别图像时，从以下选择。
不保存 :不保存识别图像。
保存
( 认识 NG 时 ) :只有识别图像识别 NG 时保存。
保存 ( 认识 OK 时 ) :只有识别图像识别 OK 时保存。
保存 ( 认识 NG/OK 时 ) :识别图像识别 NG 或 OK 中任意一个都保存。
[2]
对象
从以下选择保存的识别对象。
元件和线路板识别 :
元件、线路板识别中的任意一个图像为对象。
元件识别 :只以元件识别的图像为对象。
线路板识别
:
只以线路板识别的图像为对象。
[3]
元件指定
选择是否指定保存元件。
不指定 :不指定保存元件。
送料器 No. 指定
:
用送料器 No. 指定保存元件。
元件 ID 指定
:
用元件 ID 指定保存元件。
[4]
指定送料器 No.
选择送料器 No. 指定时，输入指定的送料器 No.。
[5]
指定元件 ID
选择元件 ID 指定时，输入指定的元件 ID。
[6]
横梁指定
只保存特定横梁的图像时，选择
“
指定
”
。
[7]
指定横梁
选择
“
指定
”
时，从以下选择横梁。
1、2
[8]
吸嘴指定
只保存特定吸嘴编号的图像时，选择
“
指定
”
。
[9]
指定吸嘴
选择
“
指定
”
时，输入指定的吸嘴 ID。
[10]
吸嘴 ID 指定
只保存特定吸嘴 ID 的图像时，选择
“
指定
”
。
[11] 指定吸嘴 ID
“
吸嘴 ID 指定
”
选择
“
指定
”
时，输入指定的吸嘴 ID。
-13-
3.2.3 控 制
在
“
指定运行方式
”
选项卡中，按下
[
控制 ] 按钮，便显示以下界面。
[1]
[2]
[3]
[1] 欠落元件补装方式设定
检出元件段料等时，可选择
“
停止 (
补给优先 )
”
或
“
以后补装 ( 贴装
优先 )
”
。
停止 (
补给优先 )
检出元件段料等时，装置通报元件断料异常，立即停止。
以后补装 (
贴装优先 )
检出元件段料等时，装置不会立即停止。
装置通报装置信息促进元件补给，但继续贴装其他元件。
贴装完所有剩余元件后，不排出线路板便停止。
Note
以后补装 (
贴装优先 ) 和替代运行的关系
(a)设定
“
以后补装 ( 贴装优先 )
”
时
•
即使发生了必须以后补装的贴装步骤 ( 吸取异常、元件断料
等 )，也不会立即启动替代运行。
•
在处理了线路板程序中指定的最后一步骤后，启动替代运
行。
(b)不设定
“
以后补装 ( 贴装优先 )
”
时
发生元件断料 ( 包括用元件数据库异常处理 1、2 数据的处理 )
时启动替代运行。
[2]
横梁补正值追踪机能
只有在线路板程序中指定两横梁识别时有效。
不使用
用基于装置内数据的间隔进行两横梁识别。
通常将两横梁的识别结果作为补正值进行所使用的片横梁识别。
周期时间消减。
使用
经常用两横梁进行识别。
