-34- 5 FTU [4] [ 周期运行 ] 按钮 按此按钮后，在 10 秒钟内再按操作台的 [STRAT] 按钮，操作画面便切 换到识别界面，通过线路板程序的周期运行，移动 XY 横梁。 在实行途中按下操作台的 [STOP] 按钮，便在结束 1 步骤动作后停止。 Note 请从 [ 高速 ]、[ 中速 ]、[ 低速 ] 选择移动速度。 [5] 步骤动作模式 指定步骤动作时的步骤。 前一步骤 : 将识别界面移动到指定步骤的前一步骤。 …
-33-
(7) 必要时，按下 [ ] 按钮。
( 确认吸嘴的吸取位置。)
(8) 目视对齐结束后，按下 [OK]
按钮。
( 取消进行的目视对齐时，请按下 [ 取消 ] 按钮。)
(9)
按下 [
保存 ] 按钮，保存目视对齐结果。

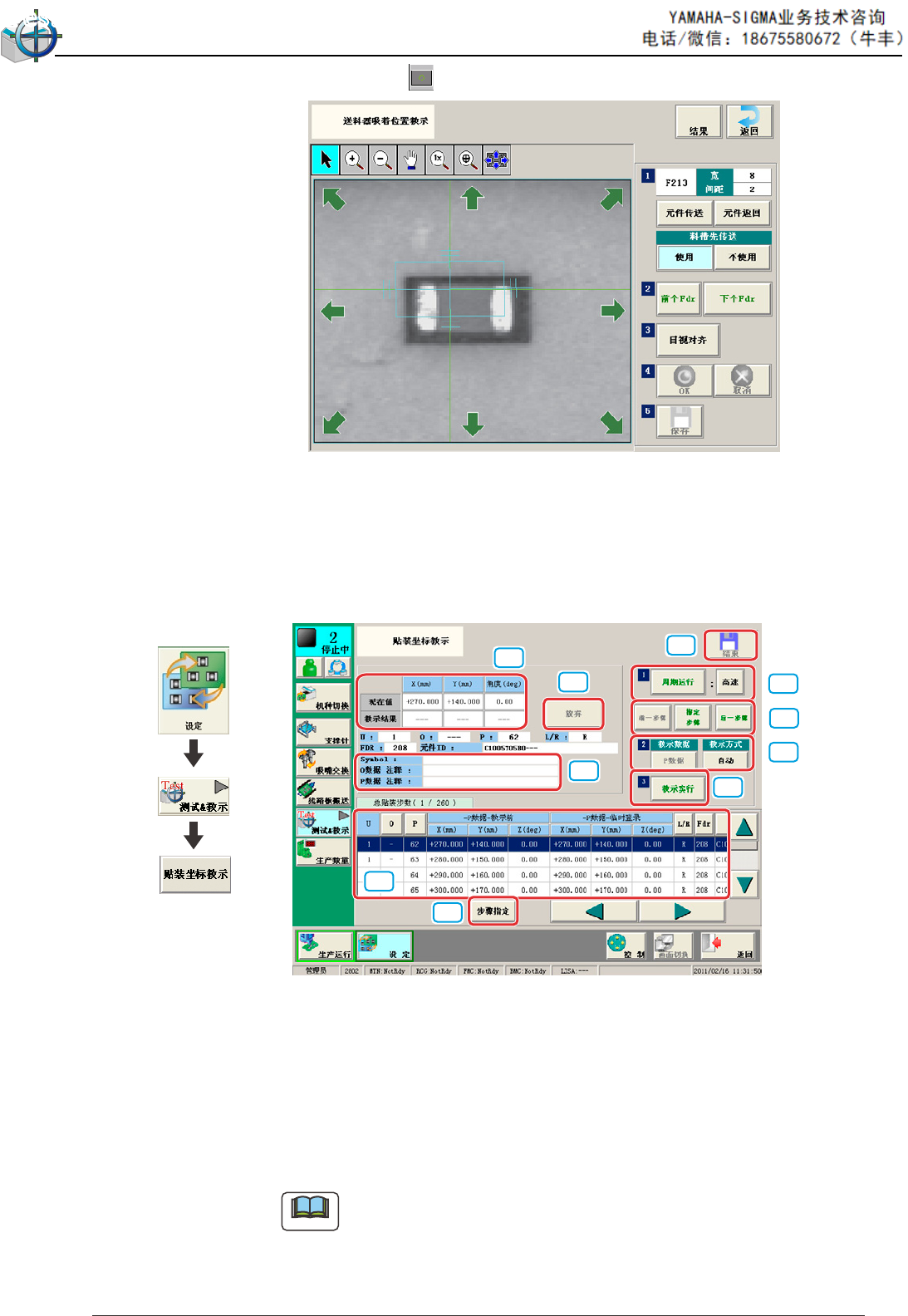

5.2 贴装坐标教示
[1]
[4]
[10]
[7]
[2]
[8]
[3]
[5]
[6]
[9]
[1]
“
步骤 No
”
显示部
显示
“
步骤指定
”
中所选择的步骤信息。
[2]
[ 步骤指定 ] 按钮
从线路板程序的任意一个步骤 No. 开始 XY 横梁测试时，指定开始步骤
No.。
选择指定的步骤背景色显示为蓝色。
在按下 [ 步骤指定 ] 按钮显示的输入界面，可以依次指定开始步骤
No.、U、O、P。
Note
通常按元件实装顺序显示。通过按 [O] 或 [P] 按钮，可以按升序重新
排列。
[3]
坐标教示
显示当前参照的线路板程序的教示前数据和教示结果。
界面展开
5
FTU
-34-
5
FTU
[4] [ 周期运行
] 按钮
按此按钮后，在 10 秒钟内再按操作台的 [STRAT] 按钮，操作画面便切
换到识别界面，通过线路板程序的周期运行，移动 XY 横梁。
在实行途中按下操作台的 [STOP] 按钮，便在结束 1 步骤动作后停止。
Note
请从 [
高速 ]、[ 中速 ]、[ 低速 ] 选择移动速度。
[5]
步骤动作模式
指定步骤动作时的步骤。
前一步骤 : 将识别界面移动到指定步骤的前一步骤。
指定步骤 : 将识别界面移动到指定的步骤。
后一步骤
:
将识别界面移动到指定步骤的后一步骤。
[6]
教示数据
选择进行贴装坐标教示的
“
P
数据
”
或
“
O 数据
”
。
教示方式
选择
“
自动
”
或
“
中心一点
”
。
[7] [ 教示实行 ] 按钮
在当前位置实行教示。
[8] [ 放弃 ] 按钮
删除暂时保存的贴装坐标。
[9] Symbol( 标志 )
显示线路板程序的标志。
O 数据 注释
显示线路板程序的 O 数据注释。
P 数据 注释
显示线路板程序的 P 数据注释。
[10] [ 结束 ] 按钮
保存新规贴装坐标的教示结果，结束教示。
:
:
:
:
:
:
:
:

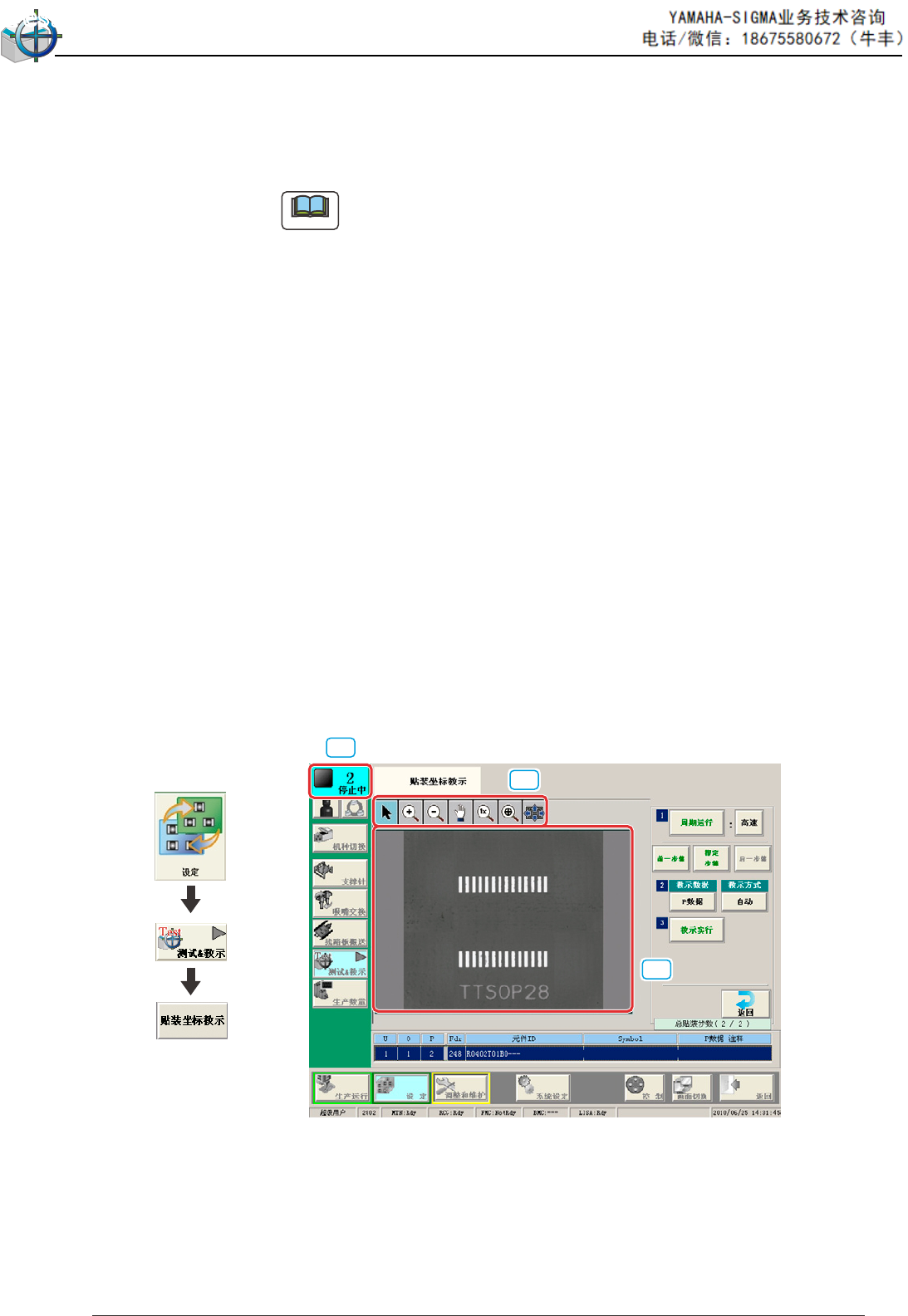

5.2.1 贴装坐标教示的识别界面
在显示贴装坐标教示界面的状态下，按下
[ 周期运行 ] 按钮或步骤动作模式
中的任意按钮，便切换到以下识别界面。
[1]
[3]
[2]
[1]
当前的装置状态
显示
“
运行中
”
、
“
停止中
”
、
“
暂停
”
等装置的动作状态。
根据切换到识别界面时的装置状态，在识别界面上显示不同的操作按
钮。
[2] 识别图像显示领域
显示识别图像 ( 照相机图像 )。
界面展开
-35-

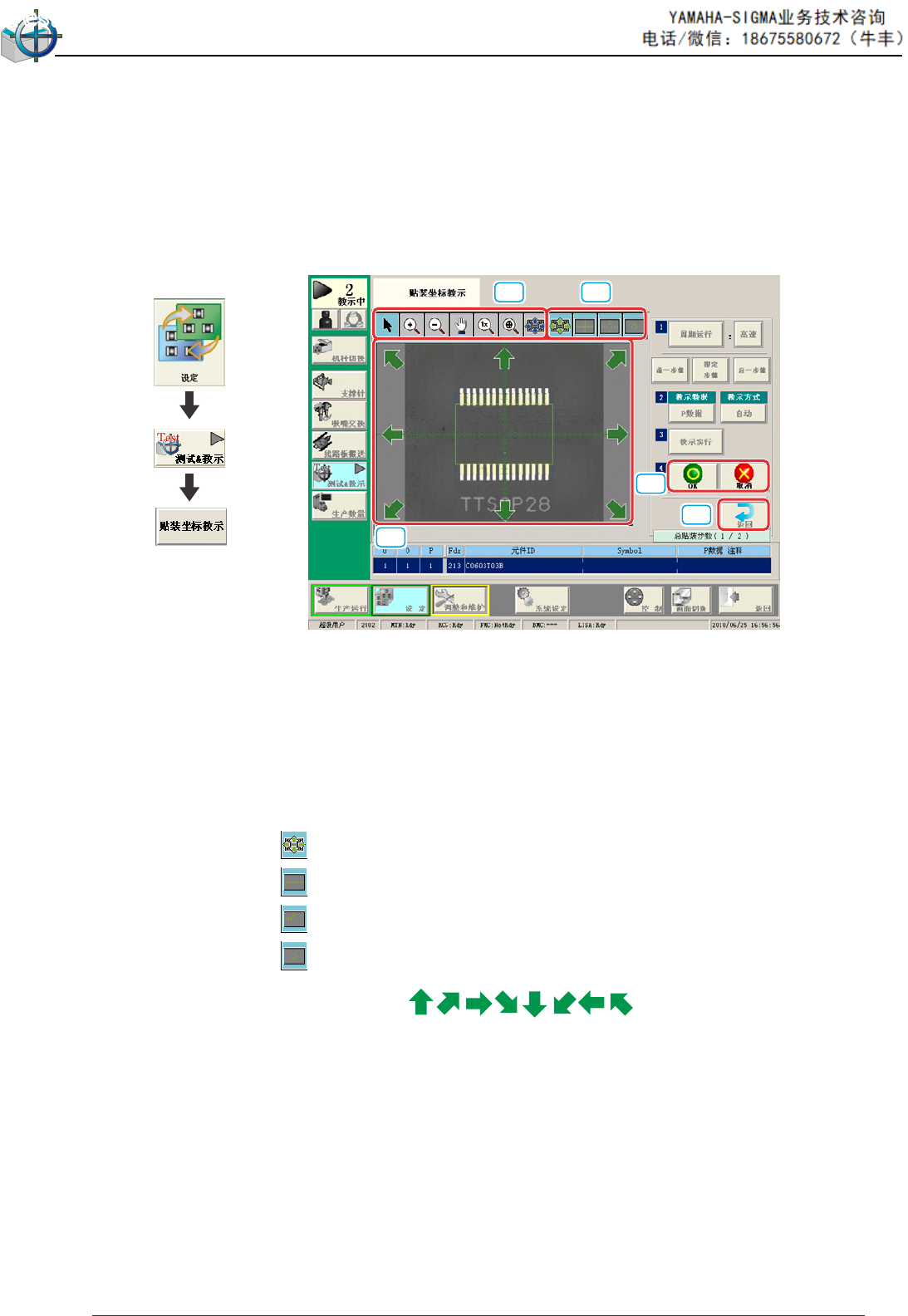

5.2.2 目视对齐模式时的识别界面
在
“
贴装坐标教示
”
界面，按下
[
周期运行 ] 按钮或 [ 指定步骤 ] 按钮、
[ 教示实行 ] 按钮中的任意按钮，便显示以下界面。
[1] [2]
[3]
[4]
[5]
[1] 显示图像操作按钮
对于在识别图像显示领域显示的图像，为进行放大或移动等操作切换
模式。
[2]
显示图表选择按钮
选择显示的目视对齐的图解种类。
( 可以复选 )
按钮 : 对齐显示的图像和图表的位置时使用。
按钮 : 选择表示照相机中心的十字线显示有无。
按钮 : 选择刻度显示的有无。
按钮 : 选择目视对齐对象标记的略图显示有误。
界面展开
[3]
图表移动按钮 (
按钮 )
点击识别图像显示领域内的箭头所指方向，图像便移动。
[4]
[OK] 按钮
确定目视对齐位置。
[ 取消 ] 按钮
中断目视对齐。
[5] [ 返回 ] 按钮
返回到贴装坐标教示界面。
[3] 显示图像操作按钮
在
“
停止中
”
时可以用以下按钮切换对识别图像显示领域中显示的图像
进行放大或移动等操作的模式。
5
FTU
