-39- 5 FTU • 元件识别测试实行 ( 第二页 ) [10] [10] 操作按钮 ( 第二页 ) 料带传送 [ 使用 ] 按钮 : 从送料器吸取测试元件时进行料带传送。 [ 不使用 ] 按钮 : 从送料器吸取测试元件时不进行料带传送。 [ 元件吸取 ] 按钮 自动取出元件时使用。 按下该按钮，在 10 秒钟内再按操作台的 [START] 按钮， “ [4] 安装头选 择 ” 中所选模块的安装头便移动到 “ [4] Fdr No.…
-38-
5.3.4 元件识别测试实行
在
“
元件识别测试
”
界面中，选择测试 ID
后按下 [ 向后 ] 按钮，便显示元
件识别测试实行界面。
[1]
[9]
[2]
[3]
[4]
[5]
[6]
[7] [8]
[1]
测试 ID
显示
“
元件识别测试
”
界面中选择的测试
ID。
吸嘴候补
显示测试
ID
中指定的吸嘴种类。
[2]
显示图像操作按钮
用以下按钮切换对识别图像显示领域 [3]
中显示的图像进行放大或移
动等操作的模式。
界面展开
[3] 识别图像显示部
显示识别结果。
[4] 操作按钮 ( 第一页 )
吸着 ( 吸取 ) 方法
送料器 : 从各送料器自动吸取元件进行测试时选择。
手动 : 手动吸取元件进行测试时选择。
按下 [ 向后 ] 按钮，
“
安装头选择
”
中指定的 XY 横梁安装
头便移动到中央 ( 原点复位 ) 位置，
“
吸嘴指定
”
中指定的
吸嘴编号便移动到前侧 ( 旋转 )。
安装头选择
选择进行元件识别测试的安装头。
Fdr No.
按下按钮，便显示
“
测试 ID 选择
”
界面。
吸嘴指定
按下按钮，便显示
“
吸嘴编号
”
选择界面。
[ 向后 ] 按钮
界面切换到下一页。
[5] 测试结果
显示元件识别测试的结果。
[6] [ 编集 ( 编辑 )] 按钮
编辑 [1] 中选择的测试 ID。
[7]
[ 图像保存 ] 按钮
显示
“
图像保存
”
界面。
保存测试结果时使用。
[8] [ 吸嘴交换 ] 按钮
显示
“
吸嘴交换
”
界面。
[9] [ 向前 ] 按钮
返回到
“
元件识别测试
”
界面。
5
FTU
-39-
5
FTU
•

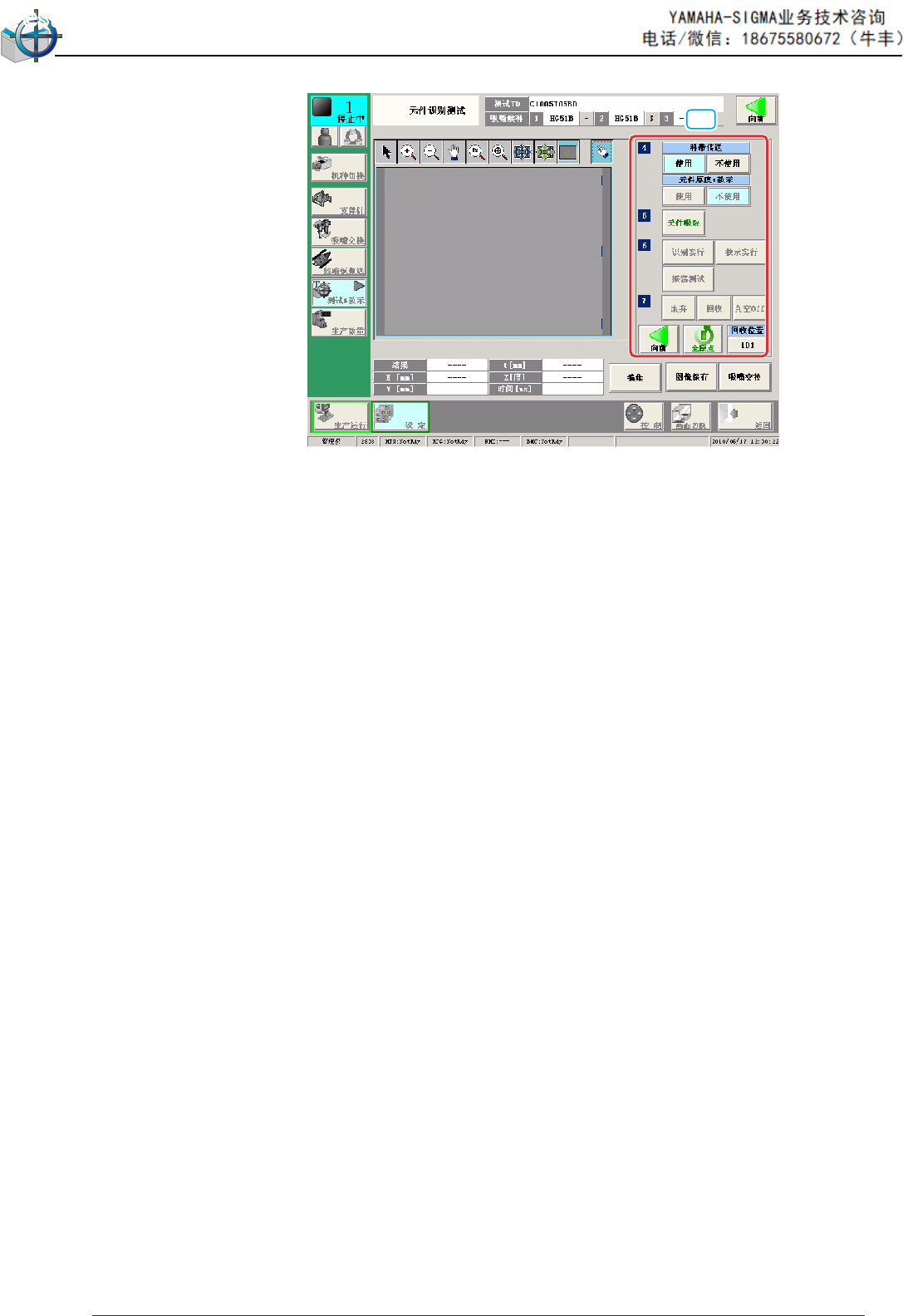

元件识别测试实行 (
第二页 )
[10]
[10] 操作按钮 (
第二页 )
料带传送
[ 使用 ] 按钮
: 从送料器吸取测试元件时进行料带传送。
[ 不使用
] 按钮
: 从送料器吸取测试元件时不进行料带传送。
[ 元件吸取
] 按钮
自动取出元件时使用。
按下该按钮，在 10 秒钟内再按操作台的 [START] 按钮，
“
[4] 安装头选
择
”
中所选模块的安装头便移动到
“
[4] Fdr No.
”
中指定的送料器编号
的位置，取出元件。
[
识别实行
] 按钮
按下按钮，在 10 秒钟内再按操作台的 [START] 按钮，
“
[4] 安装头选
择
”
中所选模块的安装头便移动到元件识别照相机位置，实行元件识别
测试。
[ 教示实行
] 按钮
进行新建元件数据库的登记。
[ 振荡测试
] 按钮
可通过振荡测试进行动作时的元件偏离量的测试。
按下按钮，便显示
“
振荡测试
”
界面。
[ 废弃 ] 按钮
根据元件数据库进行元件的排出动作。
[ 回收 ] 按钮
按下按钮，在 10 秒钟内再按操作台的 [START] 按钮，安装头被收纳到
“
回收位置
”
中指定的渠道编号。
[ 真空 Off] 按钮
切换吸嘴的真空 ON/OFF。按照现状的真空状态，[ 真空 ON/OFF] 按钮
左侧的显示切换为
“
真空吸取 Off
”
/
“
真空吸取 On
”
。
[ 向前 ] 按钮
界面切换为前一页。
[ 全原点 ] 按钮
进行所选 XY 横梁的全原点复位。
回収位置
指定测试元件的回收位置。
:
-40-
5
FTU

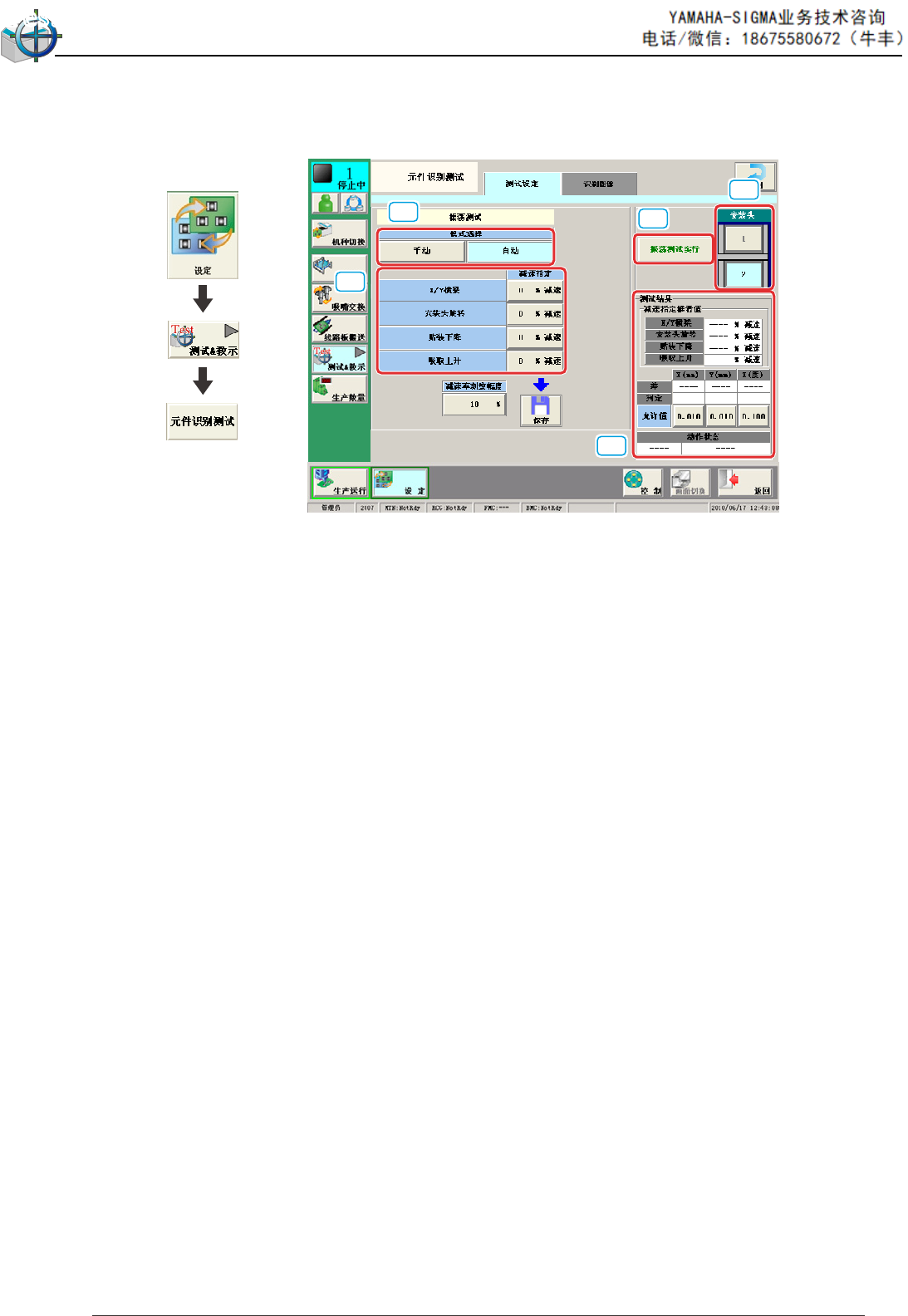

5.3.4.1 振荡测试
辅助进行在元件数据库中指定的元件吸取时的横梁减速、
θ
旋转减速的验
证、横梁及旋转减速指定的数据设定。
[1]
[3]
[5]
[4]
[2]
[2]
[1] 模式选择
按下以下按钮，指定测试模式。
[ 手动
] 按钮
根据在
“
手动设定振荡
”
界面中设定的数据，进行振荡测试。
[ 自动
] 按钮
根据在
“
手动设定振荡
”
界面中设定的数据，从减速指定值每次提高 1％
速度，重复进行振荡测试操作。
[2]
减速指定
显示 X/Y
横梁、安装头旋转、贴装下降、吸取上升到减速指定值。
减速率刻纹幅度
显示模式选择为
“
自动
”
时的当前减速率。
[3]
[ 振荡测试实行
] 按钮
按下按钮，在 10 秒钟内再按操作台的 [START] 按钮，便执行振荡测试。
界面展开
[4]
安装头
选择进行振荡测试的安装头。
[5] 测试结果
显示测试结果。
减速指定推荐值
显示各减速指定的推荐值。
差 ( 偏离量 )X、Y、Z
显示各偏离量。
判定 X、Y、Z
显示各判定结果。
允许值 X、Y、Z
显示在
“
手动设定振荡
”
界面中设定的 X、Y 、 Z 方向偏离
的允许值。
