-27-
•

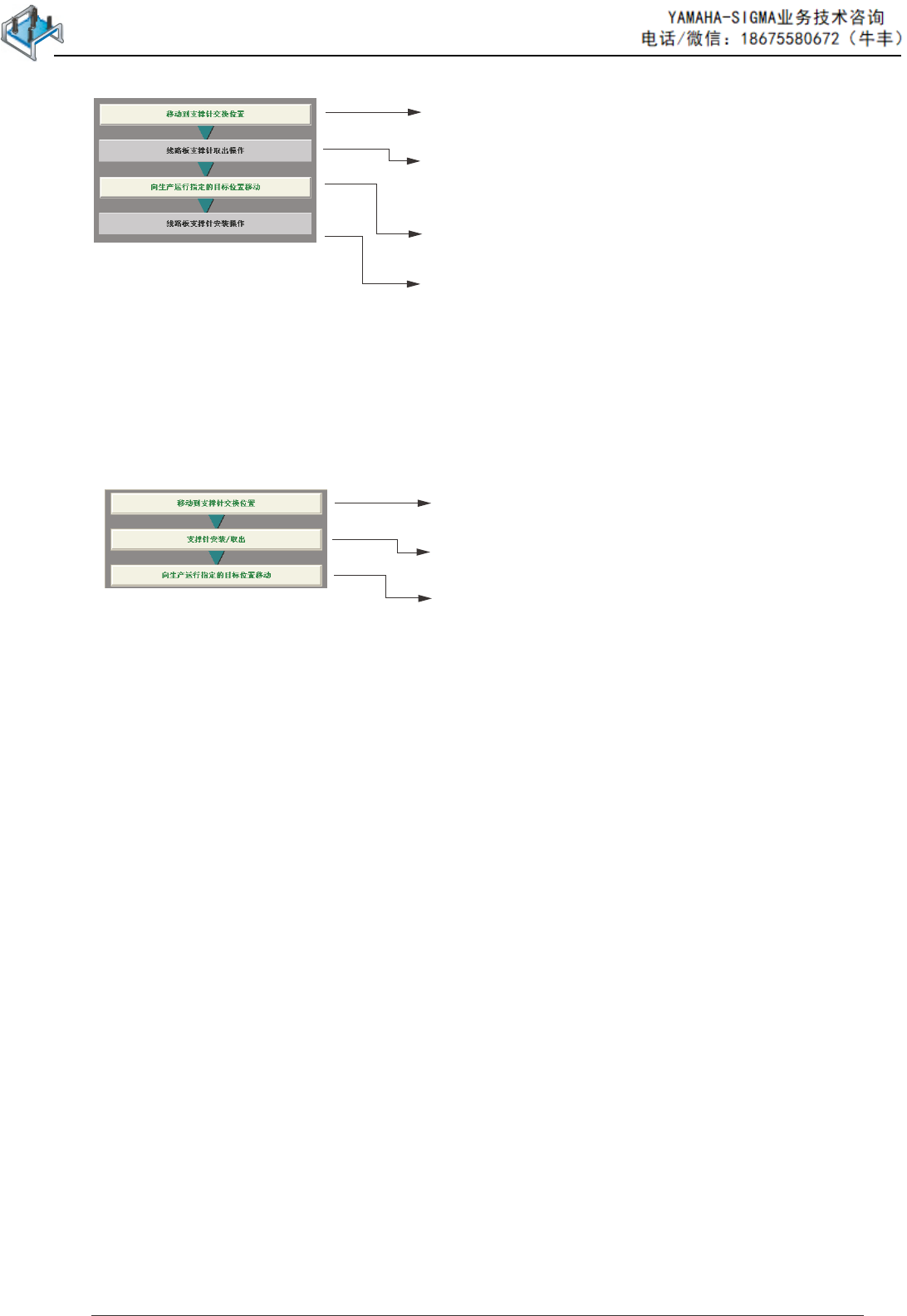

手动更换支撑销时
按该按钮，在10秒钟内按[START]按钮，安装头退避，
传送带宽度放宽到最大宽度。
线路板支撑针取出
请关闭[机盖 READY]灯，打开透明盖，回收支撑销。
回收后，关闭透明盖，打开[机盖 READY]灯。
按该按钮，在10秒钟内按[START]按钮，便执行传送带宽
度的设定和Y排列位置的移动。
线路板支撑针安装
按下“线路板位置定位”的[执行]按钮，在10秒钟内按
[START]按钮，支撑台上升。
请关闭[机盖 READY]灯，打开透明盖，设置支撑销。
设置结束后，关闭透明盖，打开[机盖 READY]灯。
按下“线路板位置定位”的[解除]按钮，在10秒钟内按
[START]按钮，
支撑台下降。
•
自动更换支撑销时
按该按钮，在10秒钟内按[START]按钮，安装头退避，
传送带宽度放宽到最大宽度。
按该按钮，在10秒钟内按[START]按钮，根据线路板
程序，进行支撑销的自动设定。
按该按钮，在10秒钟内按[START]按钮，传送带宽
度移动向生产位置移动。
[2]
吸嘴交换
[ 吸嘴收纳 ] 按钮
按此按钮，在 10 秒钟内再按操作台的 [START] 按钮，将吸嘴收纳到吸
嘴贮备器 ( 储料器 ) 内。
[3] 支撑针 ( 支撑销 )
[ 支撑针全收纳 ] 按钮
按此按钮，在 10 秒钟内再按操作台的 [START] 按钮，将支撑销收纳达
到保管区域。
[ 支撑针贮备器 ( 保管 ) 区域编辑 ] 按钮
手动移动线路板支撑销或发生错误时，进行保管区域的编辑。
按下 [ 支撑针贮备器区域编辑 ] 按钮，便显示
“
支撑针贮备器区域编
辑
”
界面。
[4] 线路板定位部选择按钮
选择进行设定作业侧的线路板定位部。
[L 侧 ] 按钮 : 线路板定位 L 部
[R 侧 ] 按钮 : 线路板定位 R 部
[5] 线路板位置定位
[ 执行线路板定位 ] 按钮 :Z 夹板和支撑台上升，线路板被定位。
[ 解除线路板定位 ] 按钮 :Z 夹板和支撑台下降，线路板定位被解除。
[6] 传送带宽度
线路板尺寸 Y( 纵 )、Y 基准位置
显示生产机种线路板程序数据中设定的线路板尺寸 Y( 纵 )、Y 基准位
置。
[ 间隔 ( 余量 )] 按钮
为传送带宽度和线路板之间保持余裕的数据。
实际的传送带宽度为
“
线路板尺寸 Y( 纵 )
”
＋
“
余量 ( 建议值 :0.5mm)
”
。
-28-

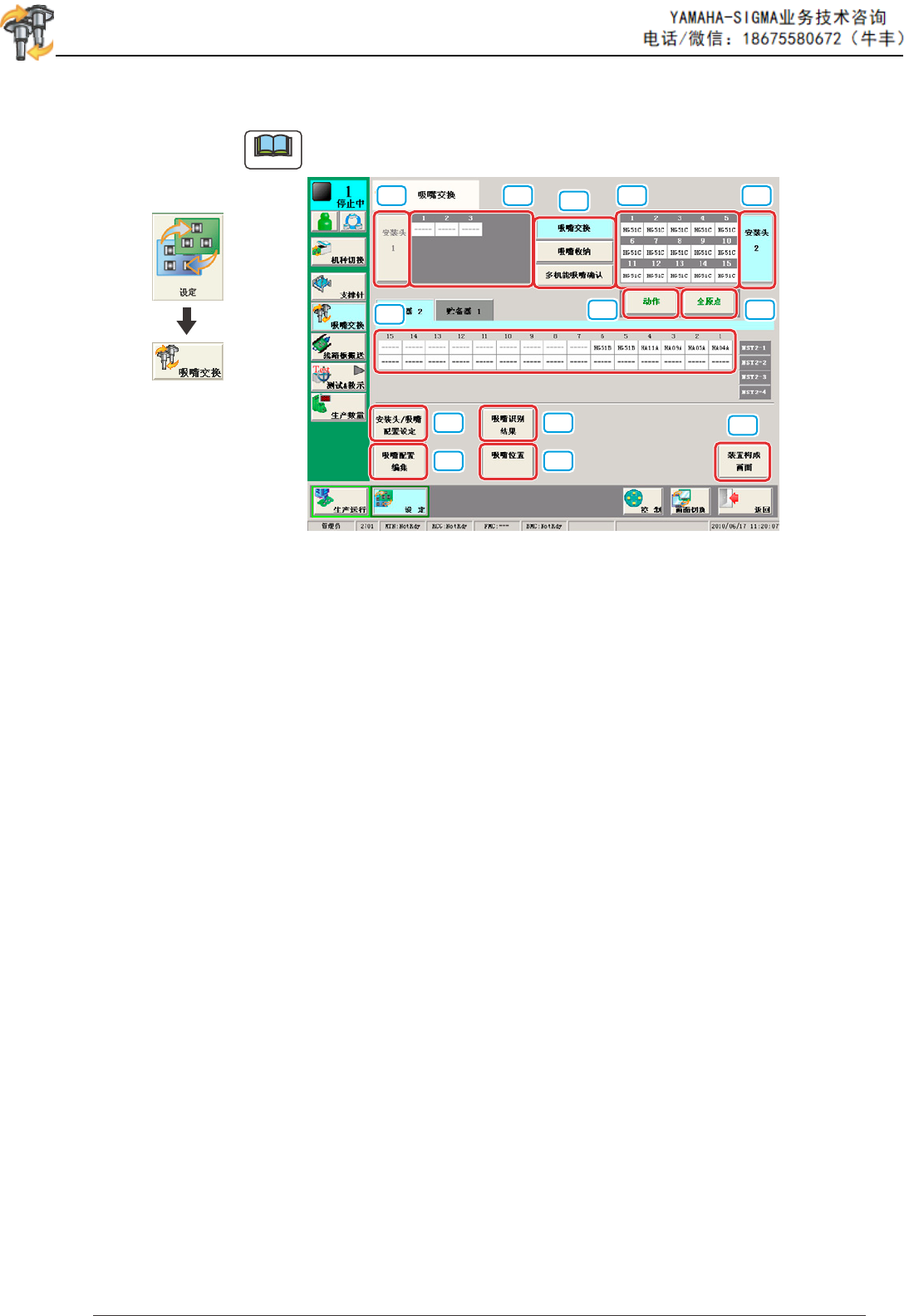

4.3 吸嘴交换
进行吸嘴交换的批量设定或手动设定操作。
Note
界面为在安装头 1
上安装了多功能安装头的情况。
[1]
[2]
[4]
[5] [6]
[7]
[11]
[3] [3] [2]
[8]
[9]
[10]
[1] 吸嘴储料器状态显示部
显示吸嘴储料器的状态，
设定为跳过的地址的背景色变为黄色。
[2]
贴装吸嘴状态显示部
显示贴装在各安装头上的吸嘴的状态。
[3]
安装头选择按钮
选择进行吸嘴交换的安装头，
选定按钮的背景色变为黄绿色。
[4]
吸嘴操作按钮
[ 吸嘴交换
] 按钮
将吸嘴安装到贴装头上。
[ 吸嘴收纳
] 按钮
将吸嘴收纳到吸嘴储料器中。
界面展开
[5]
[ 动作 ] 按钮
用吸嘴操作按钮选择作业，按下按钮，在 10 秒钟内再按操作台的
[START] 按钮，便执行选定吸嘴的操作。
[6] [ 全原点 ] 按钮
进行全原点复位。
[7] [ 安装头 / 吸嘴配置设定 ] 按钮
可以读出在线路板程序中设定的吸嘴配置数据，并反映到设定中。
吸嘴贮备器 ( 储料器 ) 配置设定
按下想要改写吸嘴储料器配置数据的储料器按钮，再按 [ 设定 ] 按钮，
便进行数据的改写。
安装头吸嘴配置设定
按下 [ 安装头吸嘴配置 ]Tab，便切换到
“
安装头吸嘴配置
”
选项卡。
按下想要改写安装头吸嘴配置数据的储料器按钮，再按 [ 设定 ] 按
钮，便进行数据的改写。
[8] 吸嘴配置编集 ( 编辑 )
按下 [ 吸嘴配置编集 ] 按钮，便显示
“
吸嘴配置数据编集
”
界面。
[9] 吸嘴识别结果
按下 [ 吸嘴识别结果 ] 按钮，便显示
“
吸嘴识别结果
”
界面。
[10] [ 吸嘴位置 ] 按钮
显示各吸嘴位置的教示结果。
[11] [ 装置构成画面 ] 按钮
显示当前的装置构成。
-29-

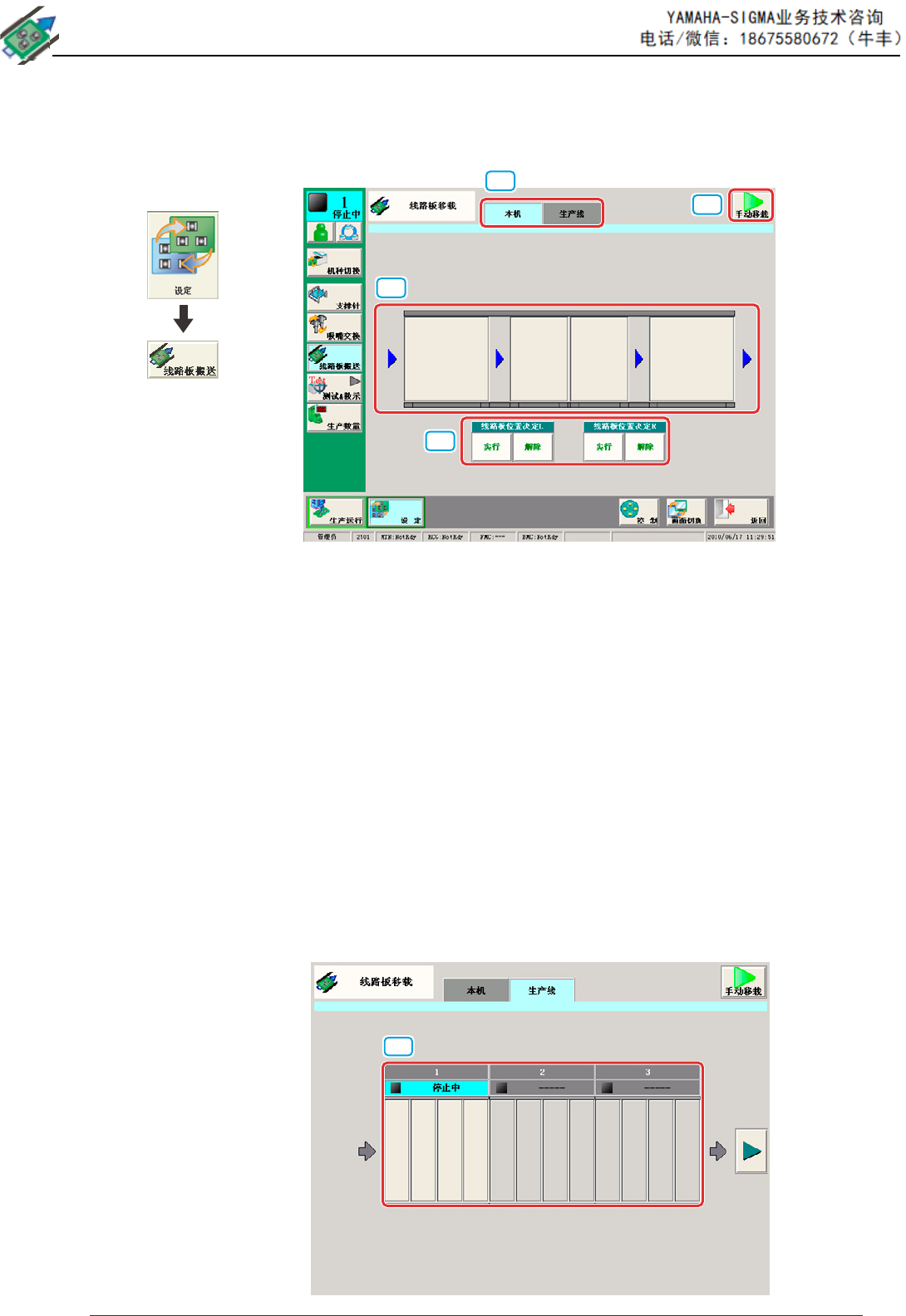

4.4 线路板移载
4.4.1 本机界面
可以将在传送带各模块上的线路板搬送到下一个模块。
[3]
[1]
[2]
[4]
[1] 本机 /
生产线切换按钮
切换本机界面、生产线界面。
[2]
[ 手动移载
] 按钮
手动进行线路板定位。
[3]
传送带图像显示部
按下传送带模块按钮后，在 10
秒钟内再按操作台的 [START] 按钮，线
路板被搬送到该位置上。
[4]
线路板位置决定 (
定位 )( 线路板位置决定 L、R)
进行线路板定位。
按下 [ 实行 ] 按钮后，在 10 秒钟内再按操作台的 [STRAT] 按钮，选定
支撑台就上升，线路板被定位。
按下 [ 解除 ] 按钮后，在 10 秒钟内再按操作台的 [STRAT] 按钮，选定
支撑台就下降，线路板定位被解除。
界面展开
4.4.2 生产线界面
在多台装置之间进行线路板移载。
[1]
