元件库 (
元件数据库 ) 暂时变更模式
标准
维持暂时变更数据。
元件数据库优先
将使用了变更后 ID
的位置初始化为元件数据库的数据。
3.2.10 吸嘴
Blow( 吹气 )
预防吸嘴堵塞的机能。
使用此机能，可以延长吸嘴的维护保养期间。
按下
“
指定运行方式
”
选项卡中的

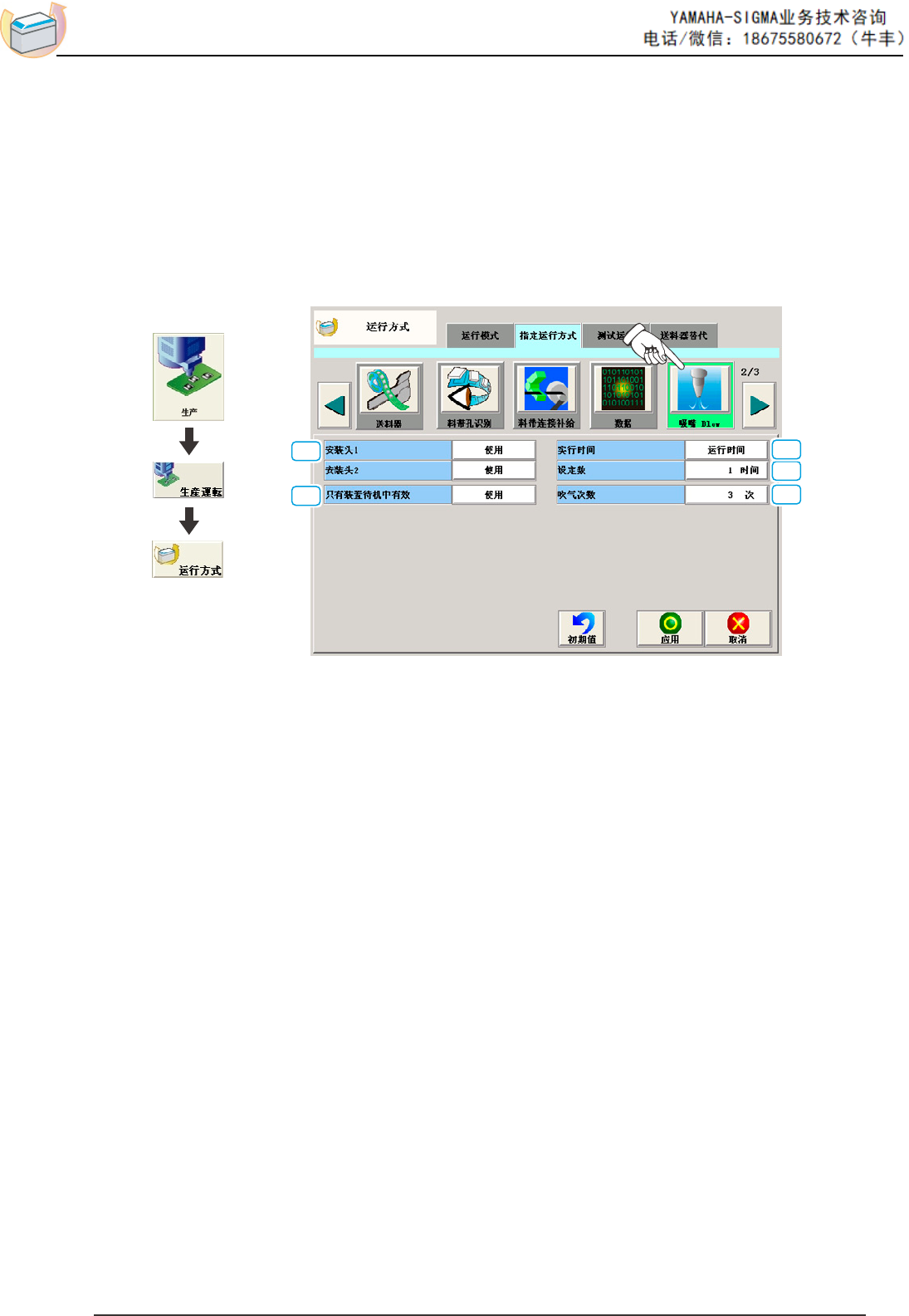

[ 吸嘴 Blow] 按钮，便显示以下界面。
[2]
[1]
[4]
[3]
[5]
[1]
安装头
1、安装头 2
不使用
不使用吸嘴吹气机能。
使用
使用吸嘴吹气机能。
[2] 只有装置待机中有效
不使用
在装置处于待机中状态时进行吹气。
使用
根据设定的时间进行吹气。
[3] 实行时间
指定吹气的实行时间。
运行时间
想要根据运行时间设定实行时间时选择。
线路板枚数
想要根据线路板数量设定实行时间时选择。
界面展开
[4]
设定数
选择了
“
运行时间
”
时，将从开始生产运行到实行吹气为止的间隔作为
时间指定。
选择了
“
线路板枚数
”
时，将开始生产运行到实行吹气为止的间隔作为
生产枚数指定。
[5] 吹气次数
设定吹气次数。
-22-
3.2.11 涂助焊剂
( 助焊剂涂敷 )
在
“
指定运行方式
”
选项卡中，按下 [
涂助焊剂 ] 按钮，便显示以下界面。
使用助焊剂涂敷单元 (
选购件 ) 时设定。

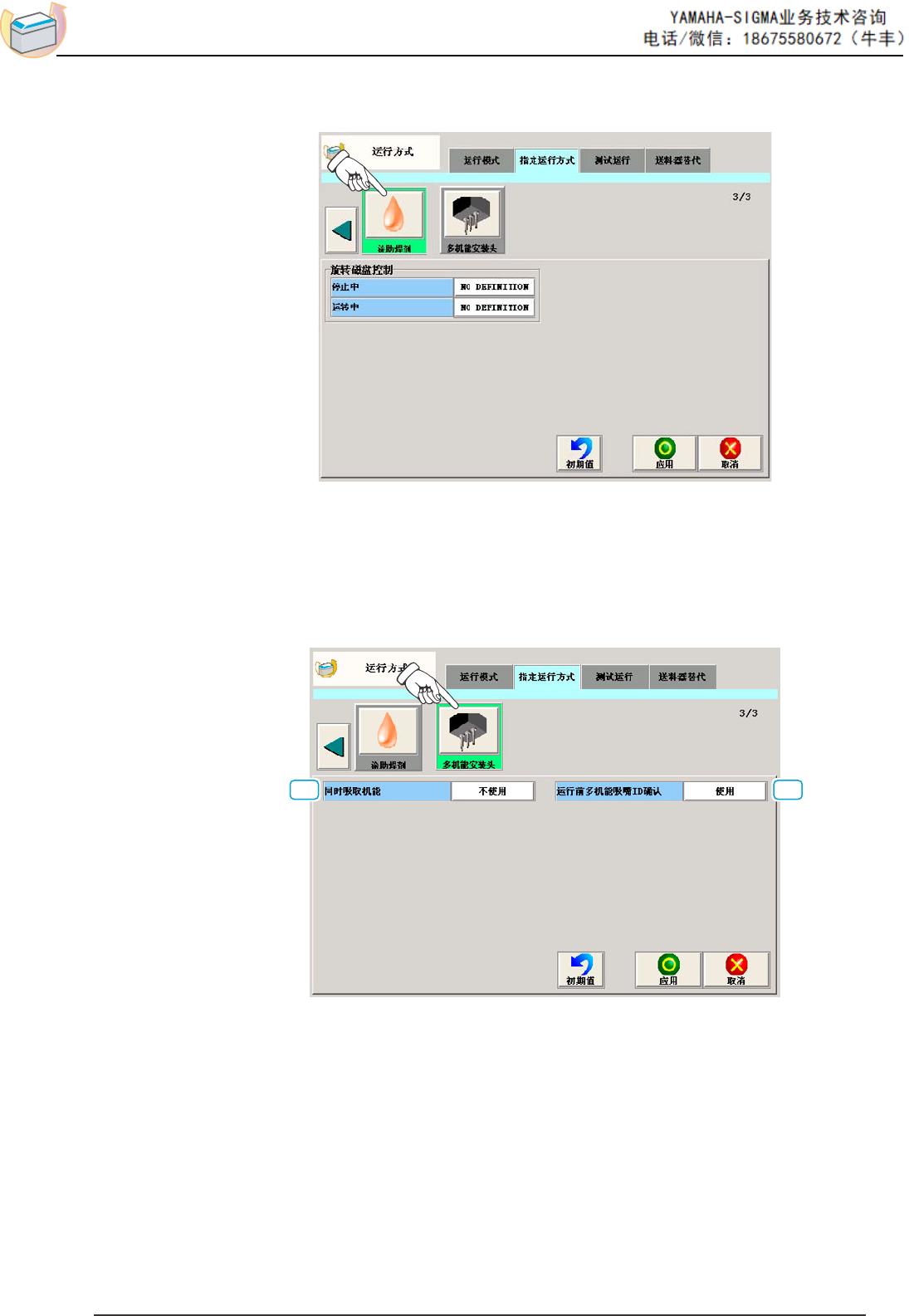

3.2.12 多机能
( 多功能 ) 安装头
在
“
指定运行方式
”
选项卡中，按下 [
多机能安装头 ] 按钮，便显示以下
界面。
[1] [2]
[1]
同时吸取机能
安装头的吸嘴间隔和吸取元件的带式送料器的间隔一致时使用。
使用 :进行元件的同时吸取。
不使用 :不进行元件的同时吸取。
[2] 运行前多机能吸嘴 ID 确认
使用 :在运行前进行线路板程序和主机装置的吸嘴 ID 识别。
不使用 :不使用吸嘴 ID 识别功能。
-23-
3.3
测试运行
在
“
指定运行方式
”

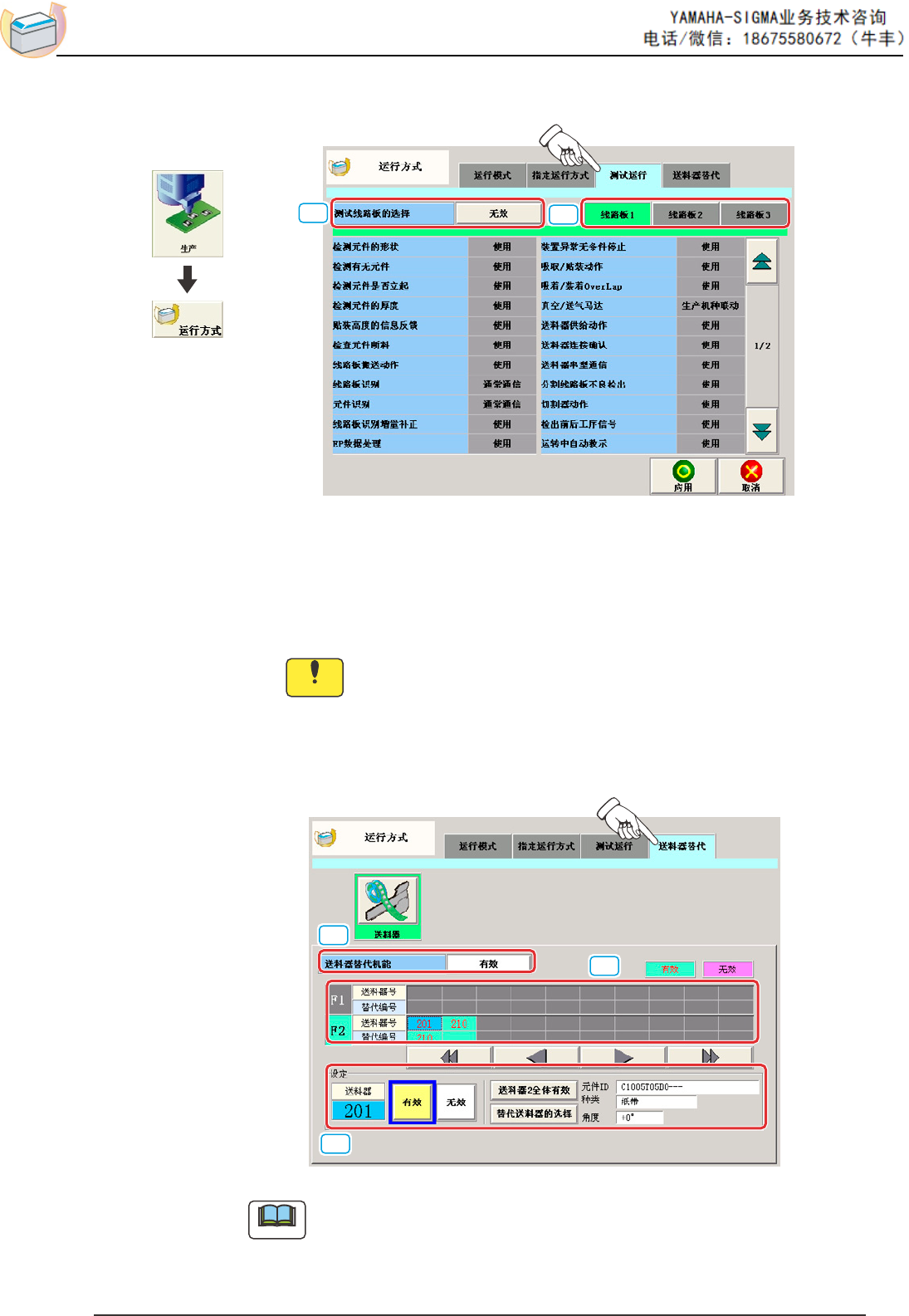

选项卡中，按下 [ 测试运行 ] 按钮，便显示以下界面。
[1]
[2]
测试运行线路板最多可以保存 3
个线路板。
[1]
测试线路板的选择
选择进行测试运行方法指定的线路板。
[2]
测试运行方法选择
对于所选择的测试运行线路板，选择要实施的测试运行方法。
Notice
若弄错测试运行方法的选择，会导致发生吸嘴的元件吸取异常、元件
散乱或与滑道冲突等各种不适情况。
界面展开
3.4 送料器替代
按下 [
送料器替代 ] 按钮，便显示
“
送料器替代
”
界面。
[1]
[2]
[3]
Note
在此设定的数据，优先于线路板程序中指定的替代关系数据发挥功能。
即使在线路板程序中设定为
“
使用
”
，但因送料器的准备关系而暂时不想
