通知 在吸嘴进行吹气时，请务必从吸嘴顶端方向进行吹气。 如果 从夹板棘爪方向对吸嘴进行吹气 ，就会有弄断夹板棘爪的 危险。 吸嘴 每周 清扫 请用镜头布清扫吸嘴锥形部。 通过界面操作请将吸嘴收存到吸嘴储料器内，取出 各吸嘴储料器后，进行吹气，去除垃圾等。 (a) 请不要用手从安装头取出吸嘴。 否则吸嘴和吸嘴数据不相符。 (b) 吸嘴上的污垢明显或真空吸引力 变弱，吸取或贴装发生不良情况 时，请在水中进行超声波清洗。 在水中进行超…
7.1.2
送料器推车部
送料器安装台上面
每天 清扫 所要时间:2分钟
请用吸尘器去除异物、不要元件，用棉纱
擦去垃圾、灰尘。
送料器安装台上面槽
每周 清扫 所要时间:2分钟
请用吸尘器吸取垃圾、灰尘。
7.1.3
送料器推车部 (
切割器 )
切割器箱内
每周 清扫 所要时间:10分钟
(1)
(2)
(3)
拆卸送料器批量更换推车。
拧下送料器批量更换推车切割器部分的螺
丝钉(3处)，拆卸机盖。
请用吸尘器清扫切割器部内部的垃圾、灰
尘。
请使用狭细的吸尘口。
吸尘口(推荐)
拧下侧边螺丝。(共3处)
Note
-45-
通知
在吸嘴进行吹气时，请务必从吸嘴顶端方向进行吹气。
如果
从夹板棘爪方向对吸嘴进行吹气，就会有弄断夹板棘爪的
危险。
吸嘴
每周 清扫
请用镜头布清扫吸嘴锥形部。
通过界面操作请将吸嘴收存到吸嘴储料器内，取出
各吸嘴储料器后，进行吹气，去除垃圾等。
(a) 请不要用手从安装头取出吸嘴。
否则吸嘴和吸嘴数据不相符。
(b) 吸嘴上的污垢明显或真空吸引力
变弱，吸取或贴装发生不良情况
时，请在水中进行超声波清洗。
在水中进行超声波清洗时，请拆卸
吸嘴过滤器。
严禁使用水以外的液体。
从顶端吹气
夹板棘爪
吸嘴过滤器
每周 更换
请使用过滤器拔出治具更换吸嘴过滤器。
关于更换的详细内容，请参照“第一章
4.2 吸嘴过滤器的更换”。
Notice
Reference
7.1.4
吸嘴
7.1.5
线路板定位部
支撑台上面
每周 清扫 所要时间:2分钟
请去除异物、不要元件，用吸尘器吸取垃
圾、灰尘。
-46-

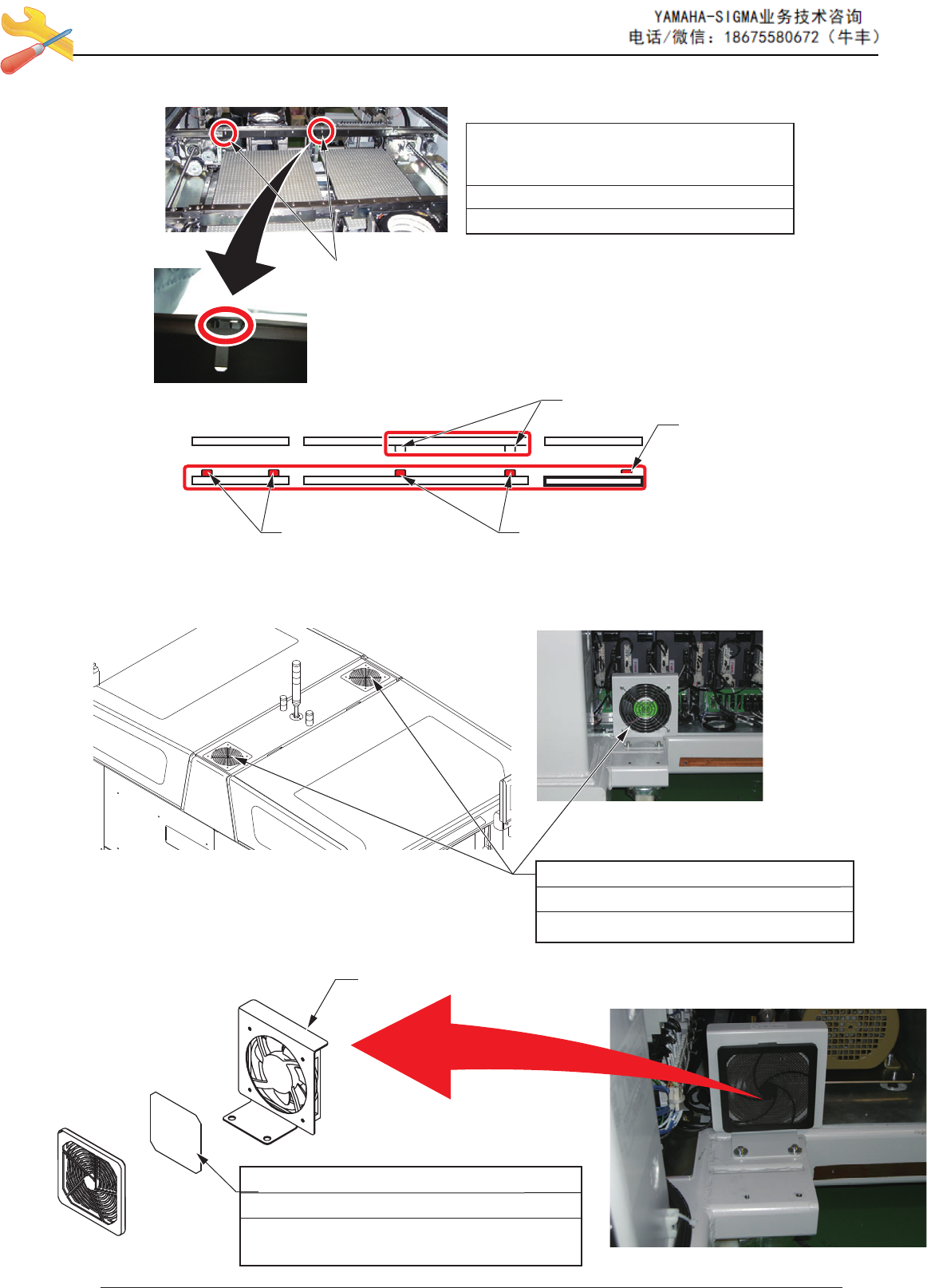

线路板检出传感器
光纤(2处)、
线路板检出传感器
(3处)、
线路板检出传感器镜
每周 清扫 所要时间:2分钟
请用棉纱清扫线路板检出传感器。
单程搬送时(图像配置图)
线路板检出传感器
线路板检出传感器光纤
线路板检出传感器 线路板检出传感器镜
线路板检出传感器镜
7.1.6
风扇部
排气扇(3处)
每周 清扫 所要时间:10分钟
用吸尘器吸取垃圾、灰尘。
吸气扇(带滤尘器)
每周 清扫 所要时间:10分钟
拆卸用螺丝钉(3处)固定的风扇挡板，用吸尘器
吸取滤尘器的垃圾、灰尘。
风扇
