[1] 传送带图像显示部
图像显示的传送带各模块显示为按钮。
按下传送带模块按钮后，在 10 秒钟内再按操作台的 [START] 按钮，线
路板被搬送到该位置。
Note
(a) 设置有多台装置时显示。
(b)
最多显示到 16
台传送带模块。
4.4.3 手动移栽
( 移载 )
手动进行线路板移载。
[1]
[2]
[2]
[4]
[3]
[1]
传送带图像显示部
图像显示的传送带各模块显示为按钮。
按下传送带模块按钮后，在 10 秒钟内再按操作台的 [START] 按钮，线
路板被搬送到该位置。
[2] 线路板位置决定 ( 线路板位置决定 L、R)
进行线路板定位。
按下 [ 实行 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，按住
[START] 按钮时，线路板被定位。
按下 [ 解除 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，按住
[START] 按钮时，线路板定位被解除。
[3] 挡板定位 ( 挡板 L、R)
进行挡板的定位。
按下 [ 上升 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，按住
[START] 按钮时，选择的支撑台 ( 挡板 ) 上升。
按下 [ 下降 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，按住
[START] 按钮时，选择的支撑台 ( 挡板 ) 下降。
[4] 移栽 ( 移载 ) 实行
按下传送带的移动方向箭头按钮，在 10 秒钟内再按操作台的 [START]
按钮，按住 [START] 按钮时，传送带移动。
-31-
5
FTU
5 测试
& 教示
“
测试 &
教示
”
菜单分为以下 7 个项目，按下按钮，便显示各界面。
界 面 内 容
吸取位置教示 进行吸取位置的教示。
XY
横梁测试 根据生产机种的线路板程序进行
XY 横梁的动作确认。
元件识别测试 进行测试 ID 指定的元件的元件识别测试。
PCB 识别测试 进行线路板识别标记的测试。
Tray 行列 使用多段供料器 ( 多层盘式送料器 )( 选定 ) 时使用。
Tray 吸着 ( 吸取 ) 位置 使用多段供料器 ( 选定 ) 时使用。
吸着位置补正 对不能吸取元件中心位置的元件进行吸取位置教示。
界面展开
5.1 吸取位置教示
在送料器安装头上、带式送料器上的元件吸取动作相关补正值数据中，
对吸
收送料器固有偏差的数据，用线路板识别照相机进行目视对齐教示。
[1]
[2]
[4]
[3]
界面展开
[1]
[ 安装头选择 ] 按钮
选择教示使用的安装头 ( 线路板识别照相机 )。
-26-
[2] [ 模块选择
] 按钮
选择进行教示的模块。
[3]
[ 带式送料器选择
] 按钮
从所选模块中选择进行教示的带式送料器。
[4] [ 动作 ] 按钮
横梁移动到所选送料器编号上，并切换为目视对齐界面。
5.1.1 吸取位置教示步骤
Procedure
(1) 按下安装头选择按钮。
(2) 按下 [ 模块 ] 选择按钮。
( 选择对象模块，选择进行教示的带式送料器。)
(3) 按下 [ 动作 ] 按钮。
( 移行到所选带式送料器的目视对齐界面。)
(4)
按下 [ 元件传送 ] 按钮。
( 传送料带。)
(5) 没必要进行目视对齐时 :
请按下 [ 前个 Fdr] 按钮或 [ 下个 Fdr] 按钮，进行其他带式送料器的
目视对齐。
有必要进行目视对齐时 :
请按 (6) 之后的步骤进行。
5
FTU

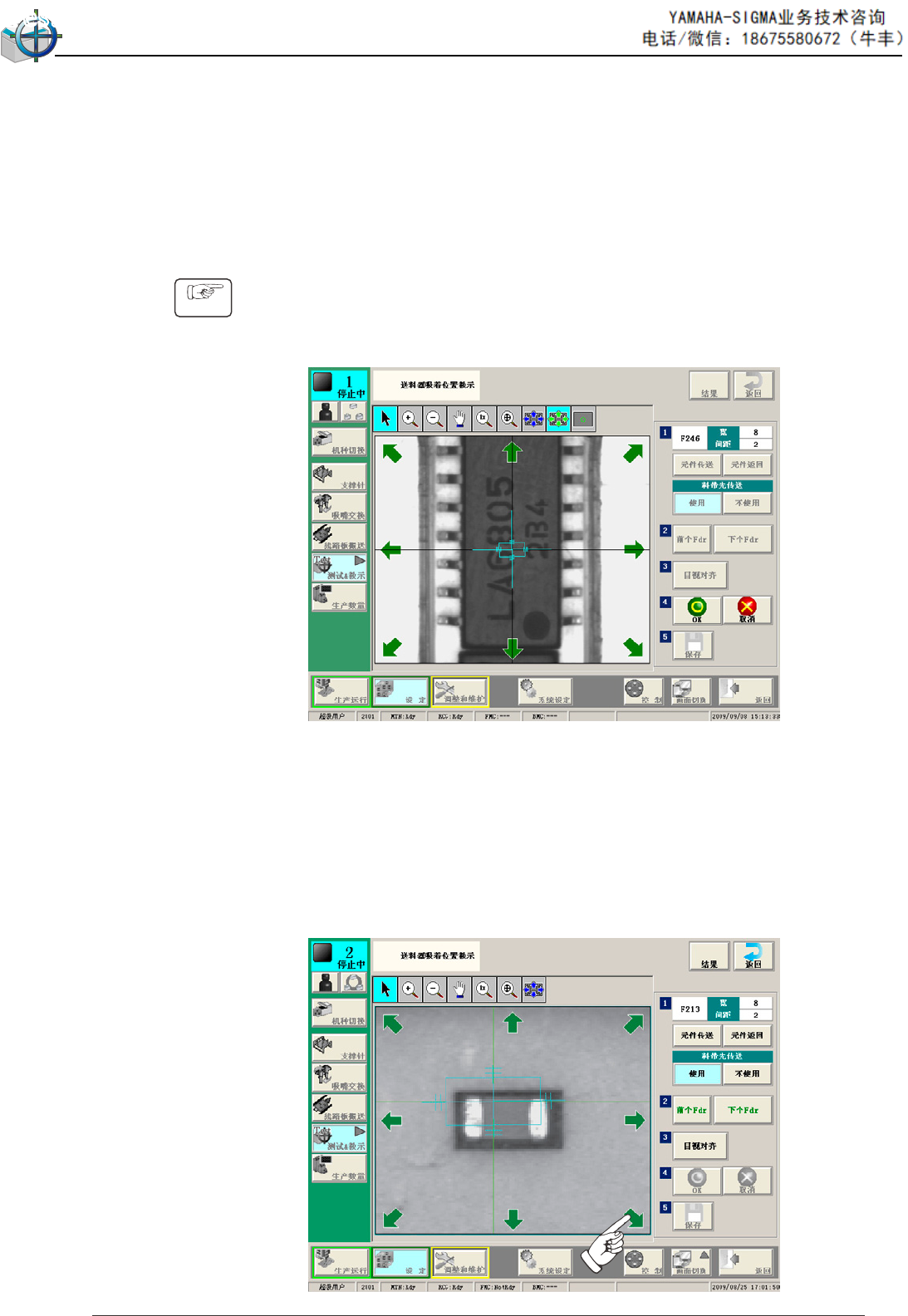

(6)
按下 [
目视对齐 ] 按钮。
( 用界面上的箭头进行目视对齐。)
