1.2

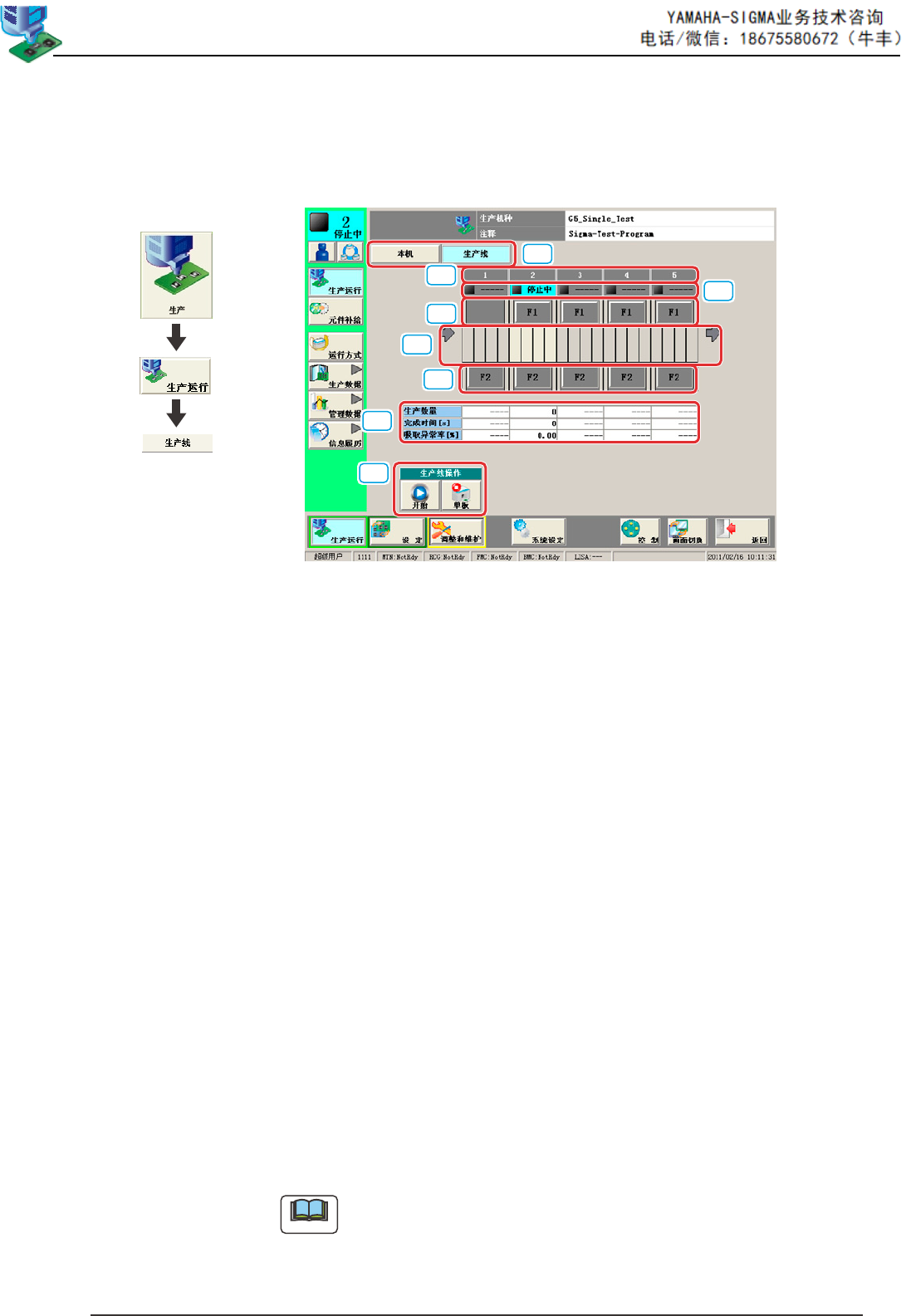

生产线界面
进行生产线的运行状态确认以及生产线操作。
显示在生产线构成中设定的 SIGMA 系列 ( 包括印刷机 ) 的运行状况、线路板
搬送部的图像、生产信息等。
[1]
[6]
[5]
[3]
[4]
[5]
[7]
[2]
[1] 本机 /
生产线切换按钮
切换本机界面、生产线界面。
[2]
No.
显示生产线装置的编号。
[3]
运行状况
显示生产线装置的运行状况。
运行中
: 生产运行中。
停止中 : 停止中。
暂停
: 暂停中。
[4]
线路板搬送部
显示当前的线路板搬送状况。
绿色 : 有线路板的状态
灰色
: 无线路板的状态
[5]
送料器安装台部
显示送料器安装台的有无。
界面展开
[6]
生产线操作
[ 开始 ] 按钮
按此按钮，再按下操作台的开始按钮，进行生产线上的装置 ( 包括印
刷机 ) 的连动开始。
Note
(a)也可以从生产线上的某台装置开始进行。
(b)请在操作侧的装置处于生产运行可能状态下进行。处于非生产运
行可能状态时，不能进行连动开始。
(c)连动开始时，塔灯闪烁 3 秒钟，响起蜂鸣器。
-5-
[ 单板
] 按钮
按此按钮，再按下操作台的开始按钮，进行生产线上的装置 ( 包括印
刷机 ) 的线路板单板。
Note
也可以从生产线上的某台装置开始进行。
[7] 生产信息
显示 SIGMA-G4/G5
生产线的生产信息。
生产数量
显示当前时点的线路板生产数量。
完成时间 [S]
显示生产数量的完成时间。
吸取异常率 [%]
显示对生产数量的吸取异常率。

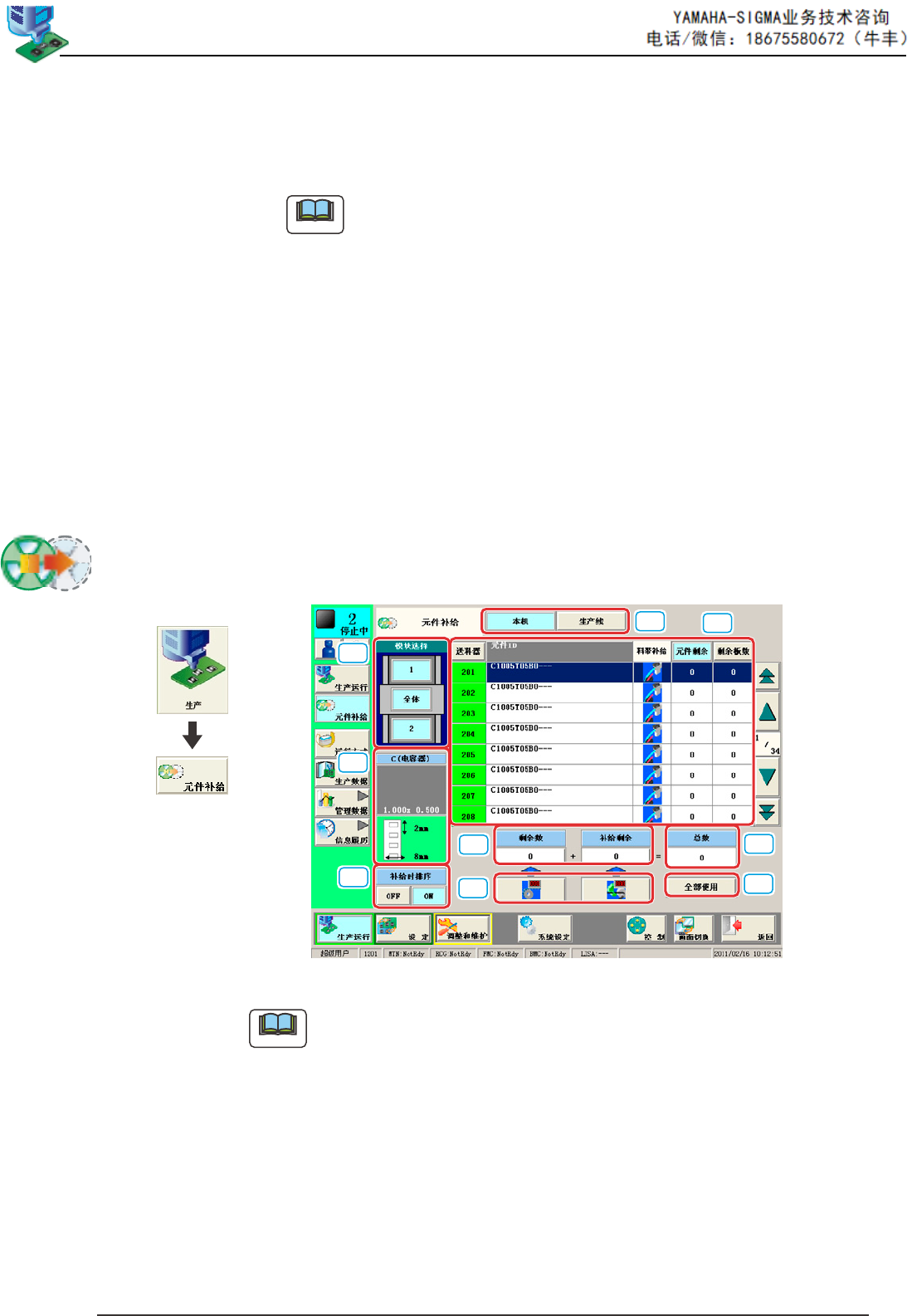

2. 元件补给
[1]
[3]
[4]
[2]
[7]
[6]
[5]
[8]
[9]
Note
界面显示根据所选择的选项而有所不同。
[1]
模块选择
显示送料器模块的图像。
按下各模块按钮，对应模块的送料器信息便显示在
“
[2]送料器一览
”
中。
界面展开
-6-
[2] 送料器一览
送料器
用不同颜色显示送料器的状态，发生元件断料的送料器被显示为红色。
其他送料器也可以用不同颜色判断其状态，与发生元件断料的送料器
一并进行元件补给。
红 色
:
发生元件断料或送料器未设置等不能使用送料器的状态。
粉红色
:
发生接合停止的送料器。
黄 色
:
预告元件断料等需要注意的送料器。
绿 色
:
送料器正常。
灰 色
:
线路板程序中未使用的送料器。
元件 ID
显示元件
ID。
料带补给
各送料器的料带补给功能有效时显示蓝色，无效时显示红色。
元件剩余
显示送料器上剩余的元件数。
剩余板数
显示元件断料前可以贴装元件的线路板板数。
Note
各显示项目被设为按钮，按各按钮，便可以重新排列该项目。
[3] 元件数据概要
显示以下元件数据。
元件种类
元件尺寸
(X、Y)
料带宽度
间距
[4]
补给时排序
[OFF] 按钮
不进行补给元件时的排序。
[ON] 按钮
补给元件时，自动排序补给完了的送料器后补给下一个元件。
[5]
[ 元件补给 ] 按钮
、
[ 料带连接补给 ] 按钮
按该按钮，设定元件数据库的元件数。
[6] [
剩余数 ] 按钮、
[ 补给剩余 ] 按钮
按该按钮，便显示
“
剩余数
”
或
“
补给剩余
”
输入界面。
可输入当前正在使用或下次使用 ( 料带连接 ) 的元件数进行设定。
在与元件数据库的元件数设定值不同时使用。
[7] [ 全部使用 ] 按钮
按该按钮，可以解除接合模式下的料带搬送的停止。
由此，可以不停止对应于接合模式的带式送料器直到用完为止。
[8] 总数
显示
“
剩余数
”
或
“
补给剩余
”
的合计值。
[9] 本机 / 生产线切换按钮
进行本机界面、生产线界面的切换。
