-6- [2] 送料器一览 送料器 用不同颜色显示送料器的状态，发生元件断料的送料器被显示为红色。 其他送料器也可以用不同颜色判断其状态，与发生元件断料的送料器 一并进行元件补给。 红 色 : 发生元件断料或送料器未设置等不能使用送料器的状态。 粉红色 : 发生接合停止的送料器。 黄 色 : 预告元件断料等需要注意的送料器。 绿 色 : 送料器正常。 灰 色 : 线路板程序中未使用的送料器。 元件 ID 显…
-5-
[ 单板
] 按钮
按此按钮，再按下操作台的开始按钮，进行生产线上的装置 ( 包括印
刷机 ) 的线路板单板。
Note
也可以从生产线上的某台装置开始进行。
[7] 生产信息
显示 SIGMA-G4/G5
生产线的生产信息。
生产数量
显示当前时点的线路板生产数量。
完成时间 [S]
显示生产数量的完成时间。
吸取异常率 [%]
显示对生产数量的吸取异常率。
2. 元件补给
[1]
[3]
[4]
[2]
[7]
[6]
[5]
[8]
[9]
Note
界面显示根据所选择的选项而有所不同。
[1]
模块选择
显示送料器模块的图像。
按下各模块按钮，对应模块的送料器信息便显示在
“
[2]送料器一览
”
中。
界面展开
-6-
[2] 送料器一览
送料器
用不同颜色显示送料器的状态，发生元件断料的送料器被显示为红色。
其他送料器也可以用不同颜色判断其状态，与发生元件断料的送料器
一并进行元件补给。
红 色
:
发生元件断料或送料器未设置等不能使用送料器的状态。
粉红色
:
发生接合停止的送料器。
黄 色
:
预告元件断料等需要注意的送料器。
绿 色
:
送料器正常。
灰 色
:
线路板程序中未使用的送料器。
元件 ID
显示元件
ID。
料带补给
各送料器的料带补给功能有效时显示蓝色，无效时显示红色。
元件剩余
显示送料器上剩余的元件数。
剩余板数
显示元件断料前可以贴装元件的线路板板数。
Note
各显示项目被设为按钮，按各按钮，便可以重新排列该项目。
[3] 元件数据概要
显示以下元件数据。
元件种类
元件尺寸
(X、Y)
料带宽度
间距
[4]
补给时排序
[OFF] 按钮
不进行补给元件时的排序。
[ON] 按钮
补给元件时，自动排序补给完了的送料器后补给下一个元件。
[5]
[ 元件补给 ] 按钮
、
[ 料带连接补给 ] 按钮
按该按钮，设定元件数据库的元件数。
[6] [
剩余数 ] 按钮、
[ 补给剩余 ] 按钮
按该按钮，便显示
“
剩余数
”
或
“
补给剩余
”
输入界面。
可输入当前正在使用或下次使用 ( 料带连接 ) 的元件数进行设定。
在与元件数据库的元件数设定值不同时使用。
[7] [ 全部使用 ] 按钮
按该按钮，可以解除接合模式下的料带搬送的停止。
由此，可以不停止对应于接合模式的带式送料器直到用完为止。
[8] 总数
显示
“
剩余数
”
或
“
补给剩余
”
的合计值。
[9] 本机 / 生产线切换按钮
进行本机界面、生产线界面的切换。
-7-

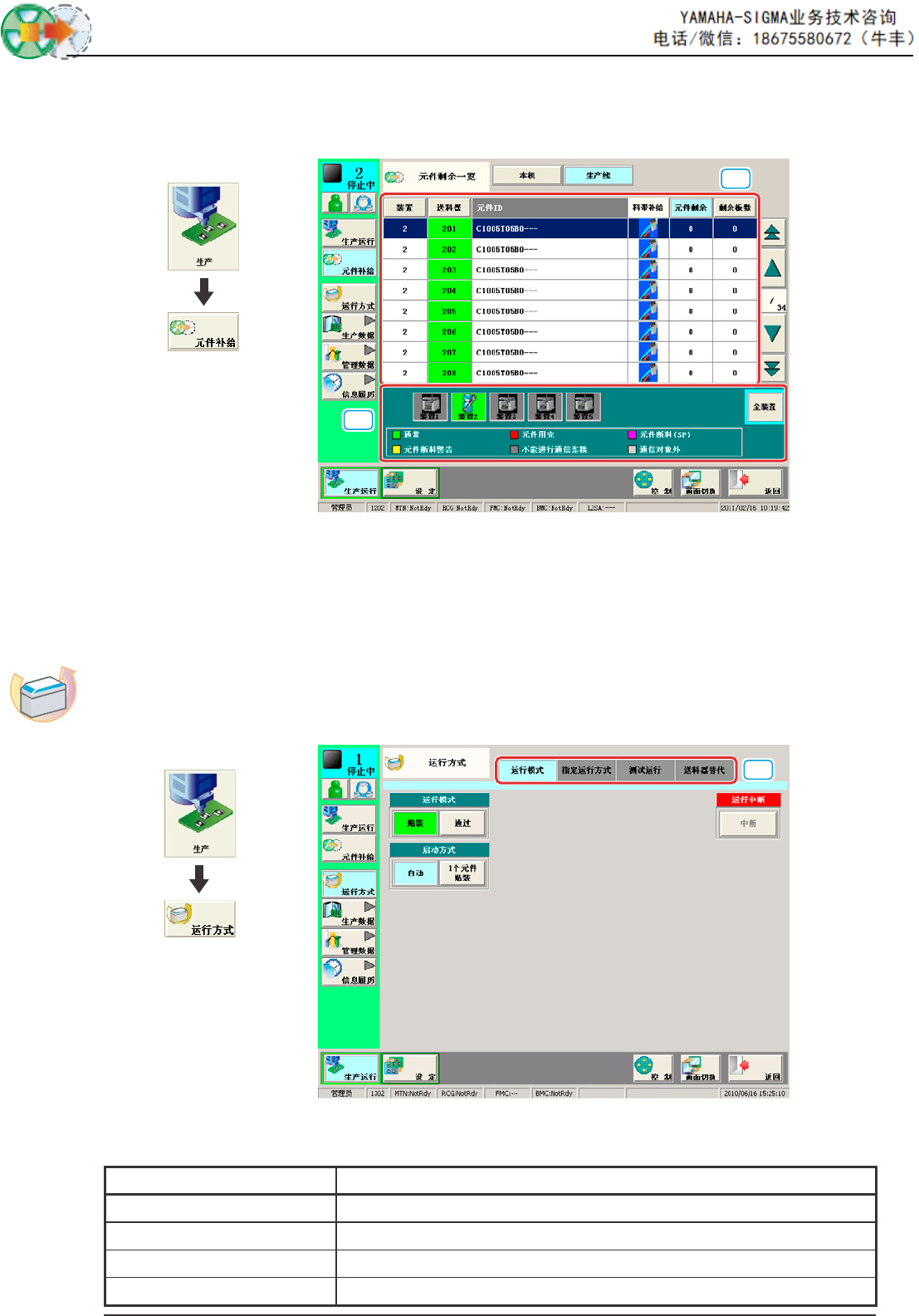

2.1
元件剩余数一览
进行生产线元件剩余数一览的确认。
在
“
元件补给
”
界面中，按下 [ 生产线 ] 按钮，便显示以下界面。
[1]
[2]
[1] 送料器一览
显示所选装置的送料器状态。
[2]
装置一览
选择想要进行送料器确认的装置，则在送料器一览中显示所选装置的
送料器一览。
界面展开
3. 运行方式
设定进行生产运行时各种运行方式指定的限制和测试运行时的动作方法。
[1]
[1]
Tab 及选项卡
运行方式界面分为以下 4 个选项卡，按下 Tab，便显示各选项卡。
Tab 内 容
运行模式 进行运行模式的切换、生产的中断。
指定运行方式 进行运行速度减速指定等运行方式的设定。
测试运行 进行测试运行的设定。
送料器替代 进行送料器替代功能的设定。
界面展开
