-2-
[2] 图像显示部
用图像显示装置的线路板搬送部及元件供给部。
界面显示根据所选择的选项而有所不同。
送料器状态(吸取率)
(2) 201～260
(
送料器元件信息)
线路板完成状况
(2) 101～160
贴装步骤数
(3) (4)
(4) (3)
(1)
(1) [ 本机
/ 生产线切换 ] 按钮
进行图像显示部的切换。
Note
生产线构成为
1 台时，不显示生产线控制切换按钮。
[ 本机
] 按钮
:显示装置单一的图像。
[
生产线 ] 按钮
:显示生产线的图像。
进行生产线开始、生产线单板。
Note
(2) 送料器的状态
用不同颜色的按钮显示送料器安装台的当前状态。
各颜色的区分方法如下。
红色
:
有吸取率明显降低的送料器。
黄色
:
有吸取率降低的送料器。
绿色
:
吸取状态正常。
灰色
:
未使用的送料器。
显示相应送料器的元件补给信息。
绿色
:
所有的送料器都正常。
黄色
:
有预告元件断料等需要注意的送料器。
红色
:
有发生元件断料或送料器未设置等不能使用的送料器。
灰色
:
未使用的送料器。
(3) [F1 READY]、[F2 READY] 按钮
按下 [F1READY]、[F2READY] 按钮，对应各按钮的装置主机的送料器
准备完了开关亮灯 / 灭灯，送料器夹板按杆被锁定 / 解除锁定。
但是，不进行送料器安装台的上升 / 下降，因此此时，请用装置主机
的送料器准备完了开关进行。
(4) [ 安全盖 READY] 按钮
显示透明门的锁定 / 解除锁定状态。
-3-

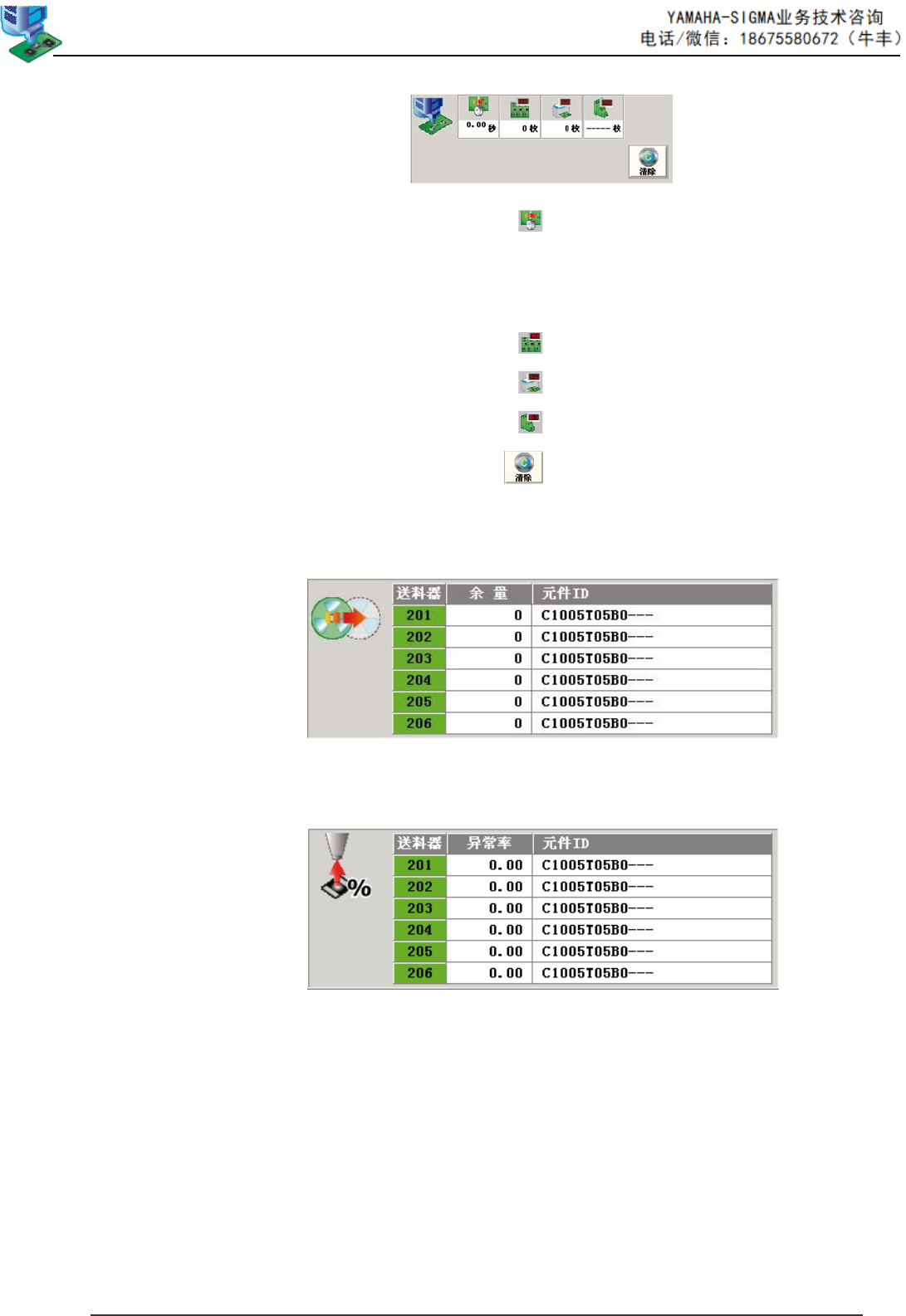

[3] 生产信息
线路板完成时间 :
显示当前在装线路板的前一块已完
成线路板的完成时间。
是从开始取回线路板到最终贴装完
了为止的时间合计值。
分割线路板数量
:
显示分割线路板的生产数量。
生产数量
:
显示当前时点的线路板生产数量。
生产预定数量
:
显示线路板的生产预定数量。
[ 清除 ] 按钮
:
清除生产枚数为 0[ 零 ]。
[4] 元件补给信息
显示需要补给的送料器信息。
[5] 吸取率信息
显示吸取率降低到送料器信息。
[6]
停止模式
[ 单板 ] 按钮
生产中的线路板结束生产后，排出线路板停止生产运行。
[ 周期 ] 按钮
生产中的线路板结束元件贴装后停止生产运行。
[7] [ 线路板信息清除 ] 按钮
显示
“
线路板信息清除
”
按钮。
进行线路板信息的删除。
-4-
1.2
生产线界面
进行生产线的运行状态确认以及生产线操作。
显示在生产线构成中设定的 SIGMA 系列 ( 包括印刷机 ) 的运行状况、线路板
搬送部的图像、生产信息等。
[1]
[6]
[5]
[3]
[4]
[5]
[7]
[2]
[1] 本机 /
生产线切换按钮
切换本机界面、生产线界面。
[2]
No.
显示生产线装置的编号。
[3]
运行状况
显示生产线装置的运行状况。
运行中
: 生产运行中。
停止中 : 停止中。
暂停
: 暂停中。
[4]
线路板搬送部
显示当前的线路板搬送状况。
绿色 : 有线路板的状态
灰色
: 无线路板的状态
[5]
送料器安装台部
显示送料器安装台的有无。
界面展开
[6]
生产线操作
[ 开始 ] 按钮
按此按钮，再按下操作台的开始按钮，进行生产线上的装置 ( 包括印
刷机 ) 的连动开始。
Note
(a)也可以从生产线上的某台装置开始进行。
(b)请在操作侧的装置处于生产运行可能状态下进行。处于非生产运
行可能状态时，不能进行连动开始。
(c)连动开始时，塔灯闪烁 3 秒钟，响起蜂鸣器。
