[2] 元件废弃模式
指定执行元件废弃的时间。
选择废弃的顺序
贴装后
将吸取的元件贴装到线路板上之后，废弃没有贴装的元件。
贴装前
将吸取的元件贴装到线路板上之前，废弃不能贴装的元件。
Notice
通常建议选择 [
贴装前 ]，但安装有共面检查单元 ( 选项 ) 时，请选
择 [ 贴装后 ]。
吹气回数 (
次数 )
设定吹气次数。
吹气时间
设定吹气时间。
3.2.5 生产减速指定
在
“
指定运行方式
”
选项卡中，按下 [
生产减速指定 ] 按钮，便显示以下
界面。
设定是否对元件数据库中指定的各部动作速度 ( 对最高速度的减速比例 ) 指
定速度上限。
[1]
[3]
[4]
[2]
[9]
[10]
[5]
[6]
[7]
[8]
[1]
模式
选择运行速度减速指定为
“
指定
”
或
“
不指定
”
。
不指定
不进行运行速度的减速指定。
指定
进行运行速度的减速指定。
此时，设在其下端的以下按钮变为有效，设定各减速比率。
[2] 总体设定
按下按钮，便显示
“
总体设定
”
界面，设定减速比率。
减速比率反映到所有的设定。
[3] X/Y
横梁
按下按钮，便显示
“
X/Y 横梁
”
输入界面，设定 XY 横梁的减速比率。
-16-
[4] 吸取下降
设定吸嘴为了吸取元件而相
对送料器下降时的减速比率。
[5]
吸取上升
设定吸嘴吸取元件后相对送
料器上升时的减速比率。
[6]
贴装下降
设定吸嘴为了将元件贴装到
线路板而下降时的减速比率。
[7]
贴装上升
设定吸嘴将元件贴装到线路
板后相对送料器上升时的减速比率。
[8]
吸嘴选择
设定交换吸嘴时的动作的减
速比率。
[9]
安装头上下
设定安装头上下动作时的
减速比率。
[10]
安装头旋转
设定安装头旋转时的减速
比率。
Note
(a)
元件数据库数据的速度大于在此指定的速度时，一律替换为上限值使用。
(b)速度指定为小于上限值的元件，遵循元件数据库数据的设定值。
3.2.6 送料器
在
“
指定运行方式
”
选项卡中，按下 [
送料器 ] 按钮，便显示以下界面。

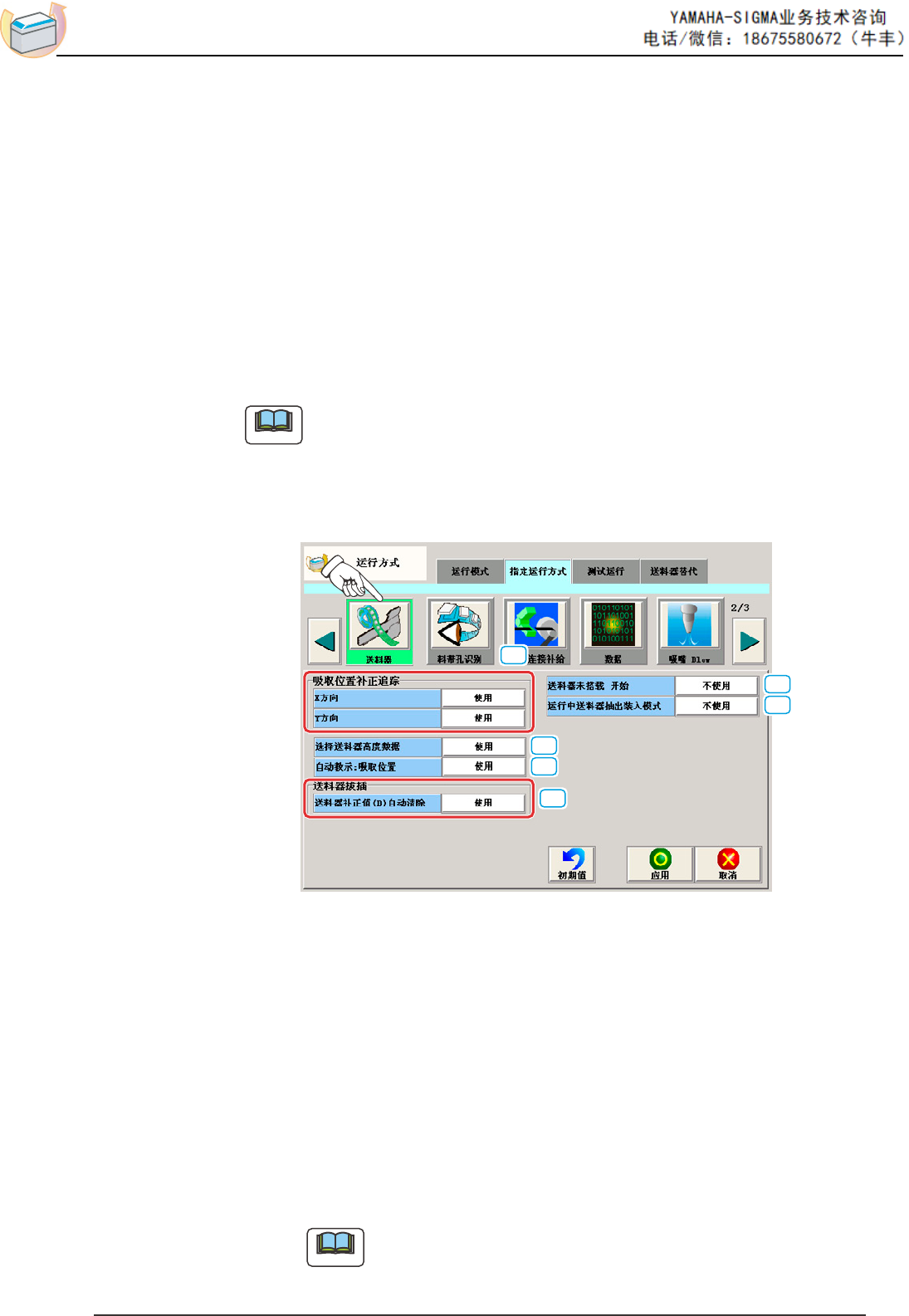

[1]
[4]
[2]
[3]
[5]
[6]
[1]
吸取位置补正追踪
X 方向
使用
使用吸取位置补正的 X 方向追踪机能时选择。
不使用
不使用吸取位置补正的 X 方向追踪机能时选择。
Y 方向
使用
使用吸取位置补正的 Y 方向追踪机能时选择。
不使用
不使用吸取位置补正的 Y 方向追踪机能时选择。
Note
(a)通常设定为
“
使用
”
。
(b)
取消特定送料器的吸取位置补正追踪机能时，在元件数据库
数据中设定。
-17-
[2] 选择送料器高度数据
使用
使用元件吸取时的选择送料器高度数据时选择。
不使用
不使用元件吸取时的选择送料器高度数据时选择。
[3]
自动教示 :
吸取位置
使用
执行吸取位置的自动教示时选择。
不使用
不执行吸取位置的自动教示时选择。
[4]
送料器拔插
选择拔插送料器时送料器补正值 (B)
自动清除为
“
使用
”
或
“
不使用
”
。
送料器补正值
(B)
自动清除
不使用
不实行拔插送料器时送料器补正值 (B) 自动清除时选择。
使用
实行拔插送料器时送料器补正值 (B)
自动清除时选择。
[5]
送料器未搭载 开始
不使用
在未搭载送料器的状态下进行生产运行。
使用
禁止未搭载送料器状态下的生产运行。
[6]
运行中送料器抽出装入 (
拔插 ) 模式
不使用
不使用运行中的送料器拔插时选择。
使用
使用运行中的送料器拔插时选择。
3.2.7 料带孔识别
在
“
指定运行方式
”
选项卡中，按下 [
料带孔识别 ] 按钮，便显示以下界
面。
识别料带孔的边缘部 ( 轮廓 ) 求出料带孔的中心，反馈到送料器补正值 (B)
的功能。

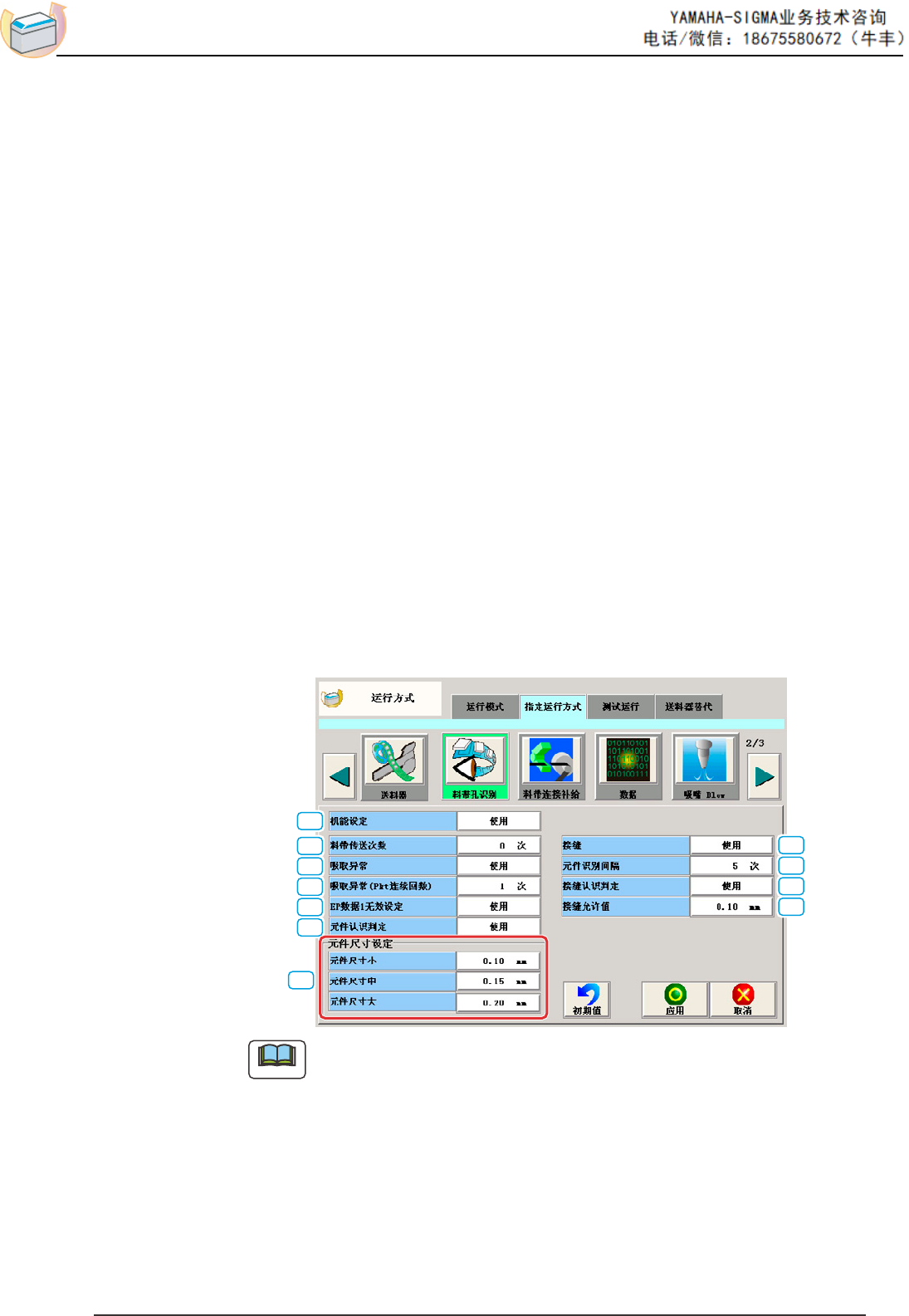

[1]
[2]
[3]
[4]
[5]
[6]
[8]
[9]
[10]
[11]
[7]
Note
(a)
元件尺寸在 2012 以下、姿势为纸带的元件为适用对象。
(b)元件数据库中设定的元件尺寸超过
±
25% 时，显示装置情报界面。
[1]
机能设定
不使用
不使用料带孔识别的自动教示时选择。
使用
使用料带孔识别的自动教示时选择。
[2] 料带传送次数
根据料带传送次数，指定定期进行料带孔识别自动教示时的次数。
按下按钮，便显示
“
料带传送次数
”
输入界面。
