3.2.8 料带连接补给
按下
“
指定运行方式
”
Tab 中的

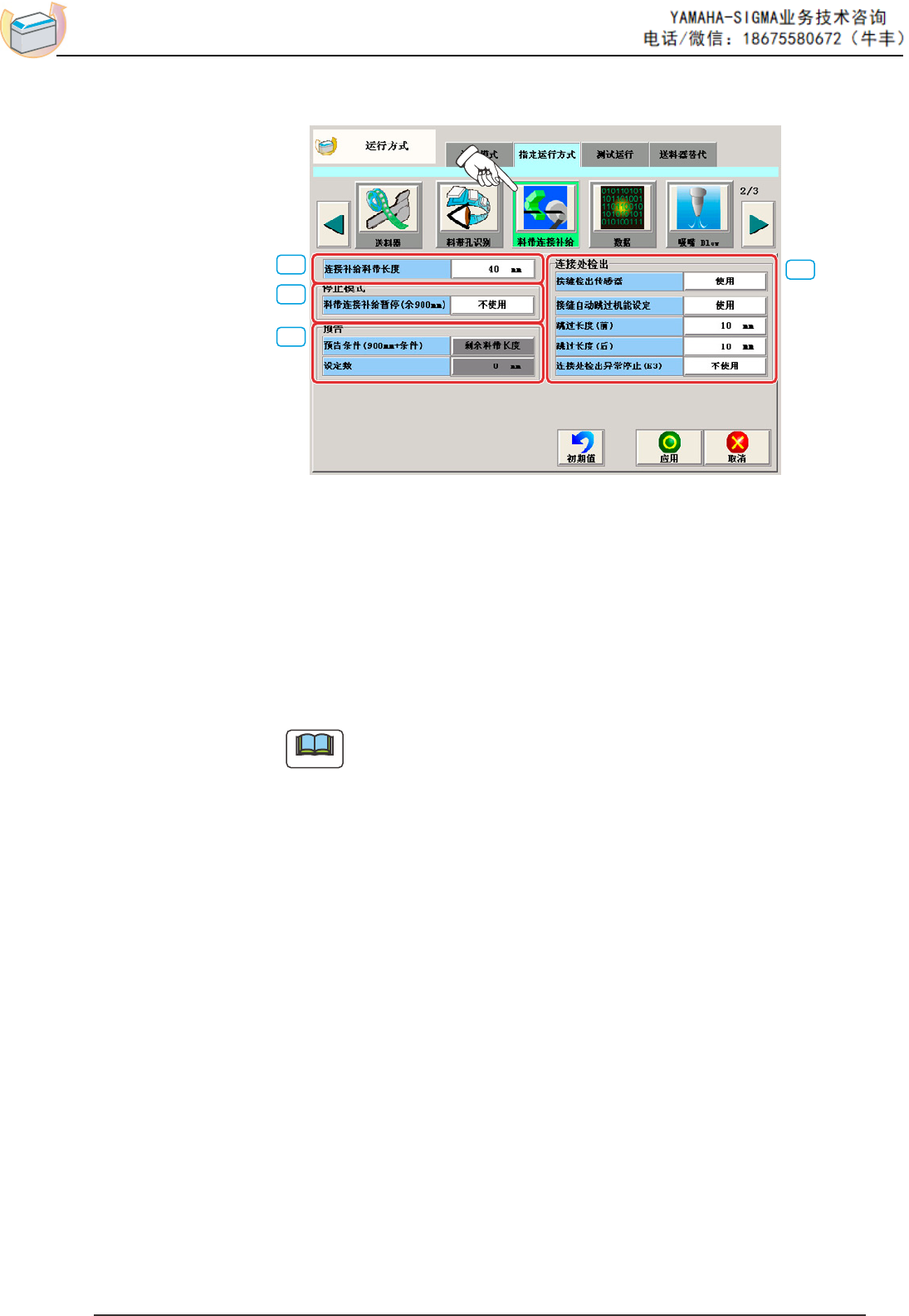

[ 料带连接补给 ] 按钮，便显示以下界面。
[3]
[2]
[1]
[4]
[1] 连接补给料带长度
设定连接补给料带的长度。
按下按钮，便显示
“
连接补给料带长度
”
输入界面。
[2]
停止模式
料带连接补给暂停 (
余 900mm)
料带剩余量不到 900mm 时，选择料带连接补给暂停为
“
使用
”
或
“
不使
用
”
。
[3]
预告
将显示接合预告的定时器，在料带剩余量 900mm
上加以下条件设定。
Note
剩余料带长度为
900mm 以下时，不能显示接合预告。
预告条件 (900mm+
条件 )
从以下选择显示接合预告的条件。
剩余料带长度 [mm]
用剩余料带长度设定显示接合预告的条件。
可能生产的线路板数量 [ 块 ]
用可以生产的线路板块数设定显示接合预告的条件。
设定数
在
“
剩余料带长度
”
或
“
可能生产的线路板数量
”
中，输入所选条件的
数值。
[4] 连接处检出
接缝 ( 连接处 ) 检出传感器
选择连接处检出传感器为
“
使用
”
或
“
不使用
”
。
接缝自动跳过机能设定
选择连接处自动跳过机能设定为
“
使用
”
或
“
不使用
”
。
跳过长度 ( 前 )
设定从连接处开始跳过的位置。
跳过长度 ( 后 )
设定从连接处结束跳过的位置。
连接处检出异常停止 (E3)
带式送料器发生异常 (E3) 时停止。
-20-
3.2.9 数 据
按下
“
指定运行方式
”
Tab
中的

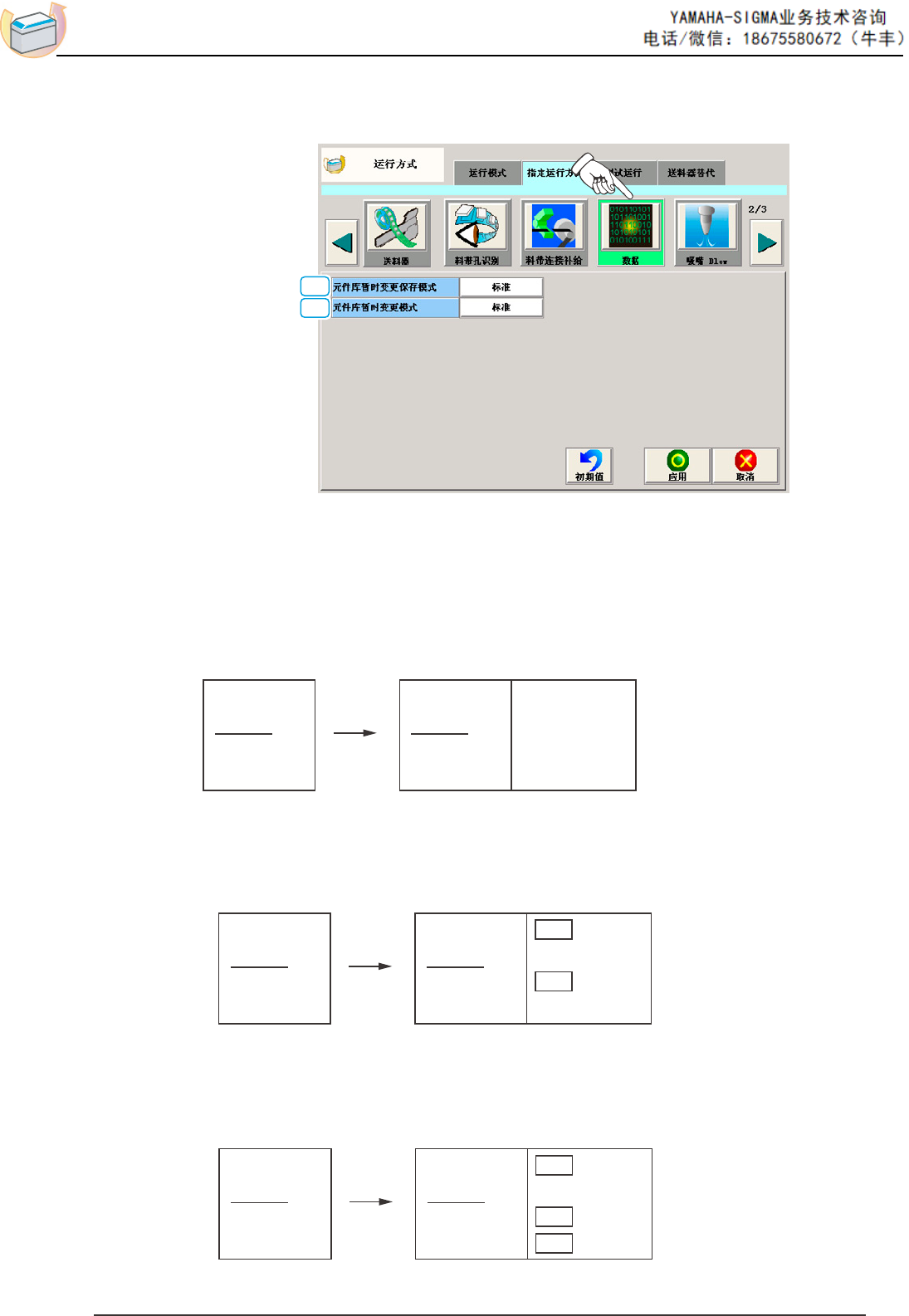

[ 数据 ] 按钮，便显示以下界面。
[2]
[1]
[1] 元件库 (
元件数据库 ) 暂时变更保存模式
选择元件供给数据的保存方法。
标准
只在元件配置数据完全一致时，继续数据的保存。
( 标准 )
( 切换前 )
101 AAA
102 BBB
103 CCC
104 DDD
(
切换后 ) 简易包装数据
因 102 不同而全部初始化
101 AAA
102 DDD
103 CCC
104 DDD
初始化
初始化
初始化
初始化
继续
1
只有元件配置数据为同一
ID 时，继续数据的保存。
(
继续 1)
( 切换前)
101 AAA
102 BBB
103 CCC
104 DDD
( 切换后 ) 简易包装数据
因 102 不同而初始化
因不使用 104 而清除
其他继续
101 AAA
102 DDD
103 CCC
104
继续
初始化
继续
清除
继续 2
元件配置数据为同一 ID 或不使用时，继续数据的保存。
(
继续 2)
( 切换前)
101 AAA
102 BBB
103 CCC
104 DDD
(
切换后 ) 暂时变更数据
因 102 不同而初始化
因不使用 104 而维持
其他继续
101 AAA
102 DDD
103 CCC
104
继续
初始化
继续
继续
-21-
[2]
元件库 (
元件数据库 ) 暂时变更模式
标准
维持暂时变更数据。
元件数据库优先
将使用了变更后 ID
的位置初始化为元件数据库的数据。
3.2.10 吸嘴
Blow( 吹气 )
预防吸嘴堵塞的机能。
使用此机能，可以延长吸嘴的维护保养期间。
按下
“
指定运行方式
”
选项卡中的
[ 吸嘴 Blow] 按钮，便显示以下界面。
[2]
[1]
[4]
[3]
[5]
[1]
安装头
1、安装头 2
不使用
不使用吸嘴吹气机能。
使用
使用吸嘴吹气机能。
[2] 只有装置待机中有效
不使用
在装置处于待机中状态时进行吹气。
使用
根据设定的时间进行吹气。
[3] 实行时间
指定吹气的实行时间。
运行时间
想要根据运行时间设定实行时间时选择。
线路板枚数
想要根据线路板数量设定实行时间时选择。
界面展开
[4]
设定数
选择了
“
运行时间
”
时，将从开始生产运行到实行吹气为止的间隔作为
时间指定。
选择了
“
线路板枚数
”
时，将开始生产运行到实行吹气为止的间隔作为
生产枚数指定。
[5] 吹气次数
设定吹气次数。
