-43- [4] [ 标记数据编集 ( 编辑 )] 按钮 请按下各按钮，设定线路板识别标记数据。 [5] [ 移动实行 ] 按钮 将横梁移动到设定的位置。 [6] [ 目视对齐移动 ] 按钮 切换到用目视对齐进行识别位置指定的界面。 [7] [ 认识 ( 识别 ) 实行 ] 按钮 按下按钮，便准备线路板识别测试的实行。 [8] 识别结果 显示线路板识别测试的识别结果。 [9] [ 线路板移载 ] 按钮 显示 “ 线路板移载 ” 界面。 …
-42-

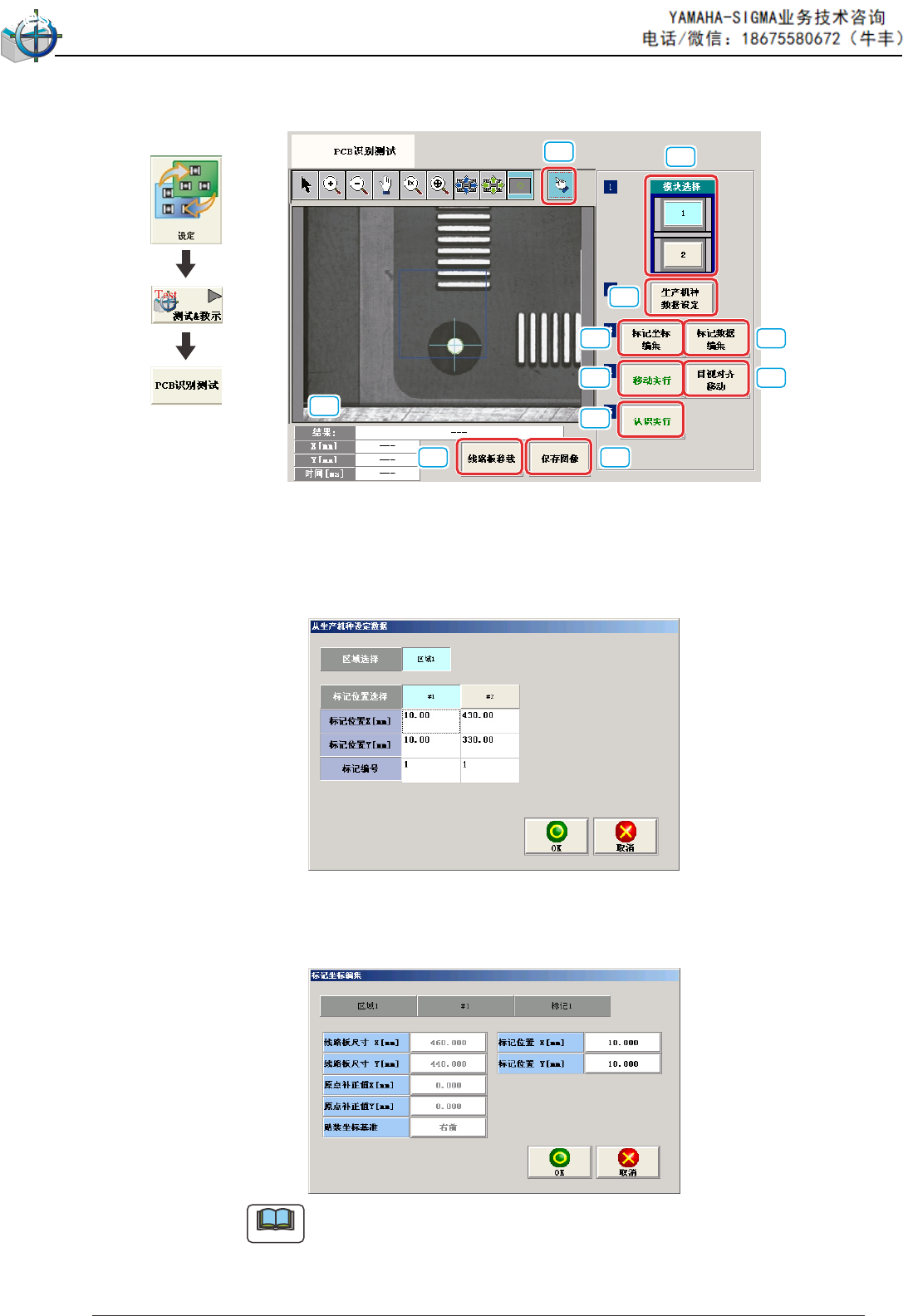

5.4 PCB(
线路板 ) 识别测试
进行线路板识别标记的识别测试。
[1]
[2]
[3] [4]
[5]
[6]
[7]
[9] [10]
[11]
[8]
[1] [ 模块选择
] 按钮
选择进行线路板识别测试的模块。
[2]
[ 生产机种数据设定
] 按钮
按下按钮，便显示
“
从生产机种设定数据
”
界面。
选择全体识别坐标的 [
区域 n] 及 [
#n
] 按钮后按下
[OK] 按钮。
界面展开
[3]
[ 标记坐标编集 ( 编辑 )] 按钮
指定线路板识别标记的位置。
Note
(a) 设定有生产机种时，
“
线路板尺寸 X
”
、
“
线路板尺寸 Y
”
、
“
Y 排列位
置
”
自动被设定。
(b) 在
“
生产机种数据设定
”
界面中进行设定时，
“
标记位置 X
”
、
“
标记
位置 Y
”
也被设定。
5
FTU
-43-
[4] [ 标记数据编集
( 编辑 )] 按钮
请按下各按钮，设定线路板识别标记数据。
[5] [ 移动实行
] 按钮
将横梁移动到设定的位置。
[6]
[ 目视对齐移动
] 按钮
切换到用目视对齐进行识别位置指定的界面。
[7]
[ 认识
( 识别 ) 实行 ] 按钮
按下按钮，便准备线路板识别测试的实行。
[8]
识别结果
显示线路板识别测试的识别结果。
[9]
[ 线路板移载
] 按钮
显示
“
线路板移载
”
界面。
[10]
[ 保存图像
] 按钮
显示
“
保存图像
”
界面。
[11]
[ 再识别
] 按钮
触摸识别图像，进行标记的再识别。

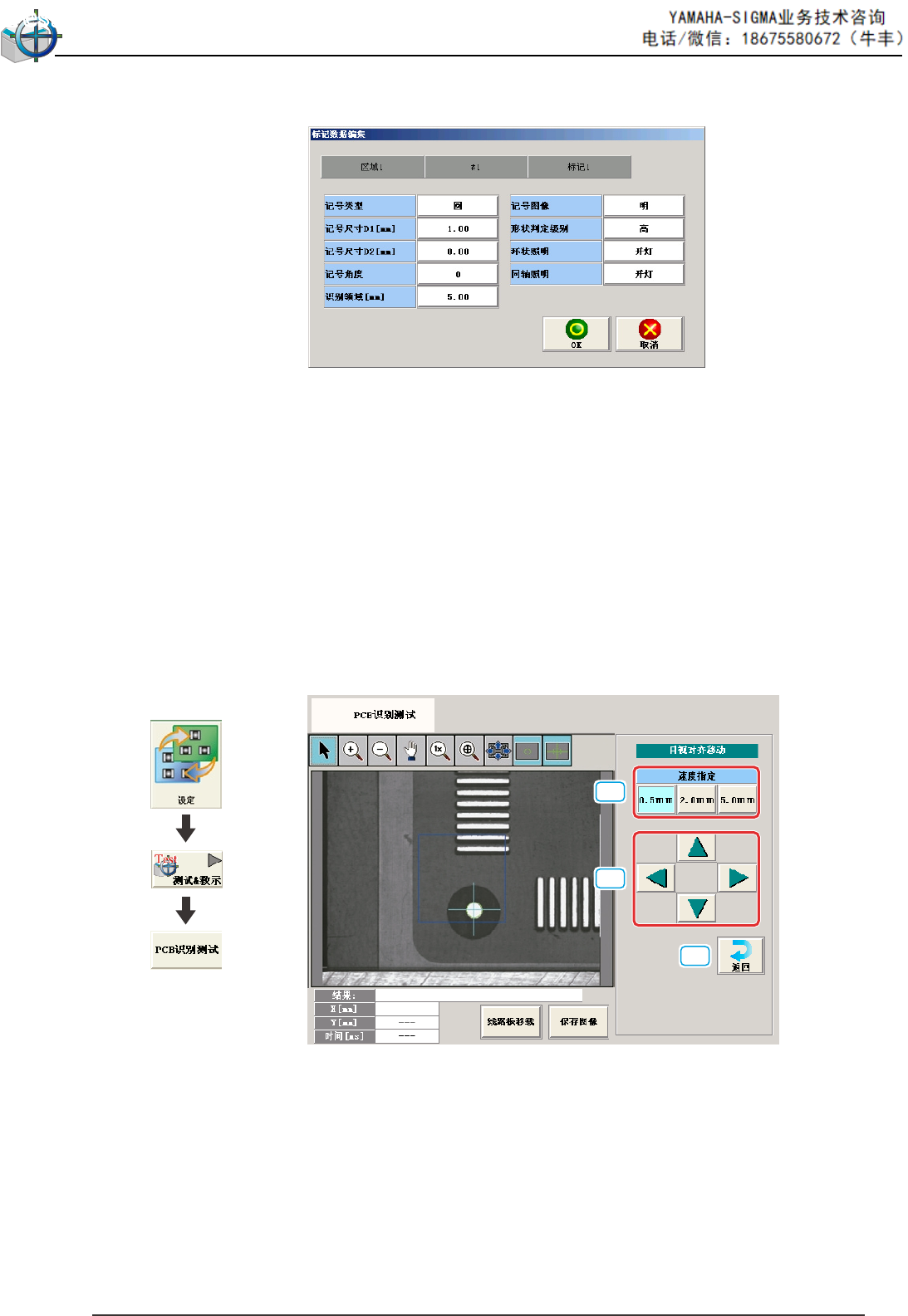

5.4.1
目视对齐移动
在
“
线路板识别测试
”
界面中，按下 [
移动实行 ] 按钮后按下 [ 目视对齐移
动 ] 按钮，便显示
“
目视对齐移动
”
界面。
[1]
[2]
[3]
[1]
速度指定
从以下选择目视对齐时的横梁移动速度。
[0.5mm] 按钮、[2.0mm] 按钮、[5.0mm] 按钮
[2] 目视对齐移动
以
“
[1] 速度指定
”
中选择的速度向箭头方向移动横梁。
[3] [ 返回 ] 按钮
返回到
“
线路板测试
”
界面。
界面展开
5
FTU
6.2 注油准备
请准备指定的润滑油、注油器具。
指定的润滑油
•
DAPHNE EPONEX GREASE No.1(IDEMITSU KOSAN)
•
MOLYNOC GREASE AP1(NIPPON OIL CORPORATION)
•
BARRIERTA IEL/V(NOK KLUEBER)
6.
维护保养的注意事项
为在良好的状态下运行装置，对点检、清扫、注油或调整进行说明的项目。
请确保定期实施装置的维护保养。
6.1
维护保养时的注意事项
警告
请由受过训练的维修人员按规定的步骤慎重进行维护保养工作。
进行维护保养之前，请先切断 (OFF)
电闸后上锁。
即使切断装置的电闸，但电源供给到电闸的主回路，有可能触电。
装置
装置内部的机器有时在切断电源后的几分钟内仍有残留电压。

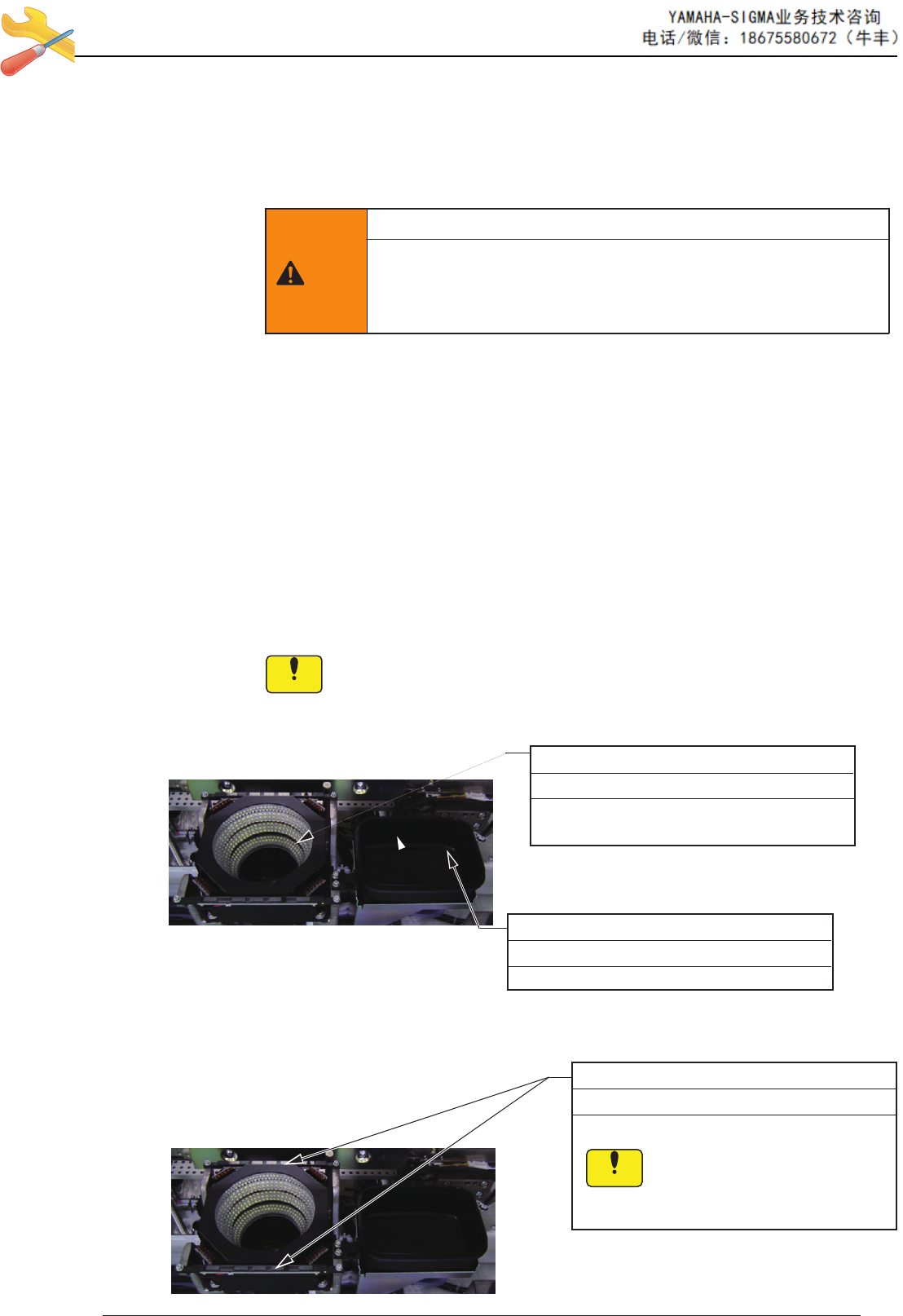

7.1.1 元件识别照相机部
Notice
请务必使用吸引源 (
吸尘器 ) 进行清扫。
请勿使用吹气 ( 气枪 )。
进行吹气会使装置内部的垃圾灰尘四处飞扬，有可能导致无法正确进行识
别和装置动作。
元件识别照相机(2处)
每天 清扫 所要时间:4分钟
请用真空镊子取出掉落的元件，用镜头布擦
去灰尘。
7.
保养内容
元件排出箱
每天 清扫 所要时间:1分钟
请除去残留在箱内的元件。
7.1 每日、每周保养
识别标记(4处)
每周 清扫 所要时间:2分钟
请用镜头布干擦识别标记上面。
请不要使识别标记沾上皮脂和油
等。沾上皮脂和油时，请用含少
量醇类的镜头布擦拭。
Notice
-44-
