SIPLACE Pro V12.1 / Software-Versionsbeschreibung Ausgabe 05/2015 Edition
14
Abbildung 4-4: Hochgeladene Markendaten bestätigen
Die Barcode-Markendaten können auch von der Gehäuseform oder vom Bauelement zur Rüstung
mit den Funktionen Förderer-Rüstdaten von Gehäuseformen aktualisieren oder Förderer-
Rüstdaten von Bauelementen aktualisieren übertragen werden.
Außerdem können mit dem Data-Maintenance-Tool die eigene Barcode-Marke und ihre Offset-
Werte im Dialogfenster Förderer-Abholdaten festlegen für mehrere Gehäuseformen oder
Bauelemente festgelegt werden:
Abbildung 4-5: Förderer-Abholdaten festlegen
SIPLACE Pro V12.1 / Software-Versionsbeschreibung Ausgabe 05/2015 Edition
15
Die Ansicht Los – Optimierungsergebnisse zeigt das gelbe Warnsymbol, wenn ein Bauelement
mit der Eigenschaft "Eigene Barcode-Marke" aktiviert ist. Zusätzlich wird ein Barcode-Symbol
angezeigt, wenn Bauelemente mit einer eigenen Barcode-Marke abgeholt wurden. Diese
Abholungen sind nicht in der Anzahl Reduzierten Bestückpositionen enthalten!
Abbildung 4-6: Los – Optimierungsergebnisse – Eigener Barcode aktiviert und BE abgeholt
Die genaue Anzahl Abholungen und Bauelemente mit eigenen Barcode-Marken wird in den
Ansichten der Registerkarte Reduzierungen in der Los-Analyse angezeigt.
Abbildung 4-7: Reduzierungen – Ansicht Linie / Kopf
SIPLACE Pro V12.1 / Software-Versionsbeschreibung Ausgabe 05/2015 Edition
16

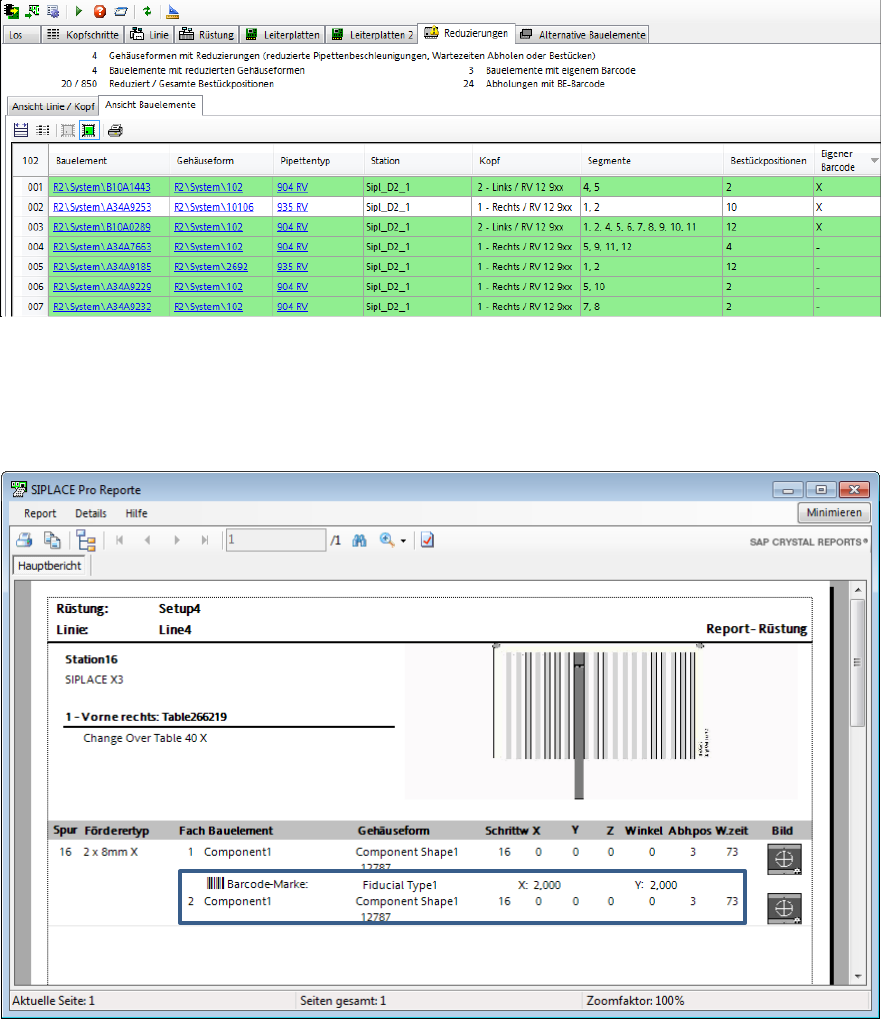

Abbildung 4-8: Reduzierungen – Ansicht Bauelemente
Als Option kann im Report – Rüstung die Abholorte angezeigt werden, für welche eigene
Barcode-Marken auf dem Gurt oder Bauelement vorhanden sein müssen. Dann werden die
Barcode-Marke und ihre Offset-Werte für die Abholorte angezeigt, für welche eine Barcode-Marke
festgelegt ist.
Abbildung 4-9: Report - Rüstung
