SIPLACE Pro V12.1 / Software-Versionsbeschreibung Ausgabe 05/2015 Edition
17
Diese Funktion kann im Dialogfenster Reportdetails aktiviert und deaktiviert werden:
Abbildung 4-10: Einstellungen Reportdetails
Wenn die Funktion aktiviert ist, aber das Lesen der Barcode-Marke fehlschlägt, wird das
Bauelement abgeholt und in den entsprechenden Abwurfbehälter abgeworfen. Sobald die
eingestellte Anzahl Abholversuche erreicht ist, wird der Förderer deaktiviert und eine detallierte
Fehlermeldung auf der GUI angezeigt. Der Bediener wird aufgefordert, ein zusätzliches Teachen
durchzuführen.
4.2 Bestückkopf C&P20 P 4xxx auf SIPLACE SX1/SX2 (V2)
SIPLACE Pro unterstützt den Bestückkopf C&P20 P 4xxx auf den Bestückautomaten SIPLACE
SX1/SX2 (V2).
Die Funktionalität und Konfigurationen, die für den Bestückkopf C&P20 gültig sind, werden auch für
den Bestückkopf C&P20 P 4xxx unterstützt.
HINWEIS
Die Bestückköpfe C&P20 P 4xxx und C&P20 sollten nicht auf einer Station kombiniert
werden!
4.3 WDTL – Mehrfach gerüstete Bauelemente im LP-Barcode-Betrieb
mit synchronem Doppeltransport
SIPLACE Pro unterstützt jetzt mehrfach gerüstete Bauelemente im LP-Barcode-Betrieb mit
synchronem Doppeltransport. Mehrfach gerüstete Bauelemente bedeutet, dass die Bauelemente
auf mehr als eine Station gerüstet sind.
Im synchronen Doppeltransport bekommt jede der zwei Leiterplatten dieselbe, eindeutige ID für
den SIPLACE Pro-Auftrag in der ersten Station. Diese ID wird über WDTL durch die Linie
weitergereicht.
Wenn Leiterplatten mit derselben ID zusammen in eine andere Station einfahren, werden sie
zusammen mit demselben SIPLACE Pro-Auftrag bestückt. Dies ist der Normalfall.
SIPLACE Pro V12.1 / Software-Versionsbeschreibung Ausgabe 05/2015 Edition
18
Wenn Leiterplatten mit verschiedenen IDs zusammen in eine andere Station einfahren, werden sie
getrennt und einzeln in asynchronem Transportmodus bestückt.
Voraussetzungen
– Alle Stationen in der Linie müssen mit derselben Stationssoftware ausgestattet sein (Version
708.1 oder höher).
– WDTL muss durch die gesamte Linie möglich sein. Wenn ein SIPLACE-Cluster von einem
Gerät wie z.B. ein AOI-System unterbrochen wird, ist WDTL nur über einzelne LP-Barcodes
möglich.
4.4 "Bauelemente abholen während Markenmessung" konfigurierbar
Bisher wurden für ein schnelleres Durchlaufen die Bauelemente standardmäßig schon abgeholt
und vermessen während die Leiterplatte in die Maschine einfuhr. Dieses Verfahren wurde nur
unterdrückt, wenn Inkpunkte ausgewertet werden mussten.
Ab dieser SIPLACE Pro-Version und Stationssoftware-Version 708.1 kann das Abholverhalten im
Rüstungs-Editor konfiguriert werden.
Abbildung 4-11: Einstellungen für Abholen im Voraus
Folgende Einstellungen stehen zur Verfügung:
Abhängig vom Los (Standard)
Das Abholen im Voraus wird abhängig von den Loseigenschaften ausgeführt. Das Abholen im
Voraus wird hauptsächlich unterdrückt, wenn eine der folgenden Bedingungen zutrifft:
– Inkpunkte müssen gemessen werden, um ausgelassene Einzelschaltungen zu ermitteln.
– Es gibt Bauelemente, die am Portal mit der Kamera reduzierte Geschwindigkeit benötigen.
– Es gibt Bauelemente von "langsamen" Förderern (z.B. WPC) auf dem Bestückkopf am Portal
mit der Kamera.
Immer
Das Abholen im Voraus wird immer ausgeführt, auch wenn Inkpunkte vorhanden sind. Diese
Einstellung kann benutzt werden, wenn es bekannt ist, dass die Rate der Inkpunkt-Fehler extrem
niedrig ist.
Nie
Es wird kein Abholen im Voraus ausgeführt. Das System wartet, bis die Marken- und
Inkpunktmessungen erfolgreich abgeschlossen sind. Ein Warnsymbol wird im Rüstungs-Editor
angezeigt, dass die Bestückgeschwindigkeit durch diese Option reduziert ist.
SIPLACE Pro V12.1 / Software-Versionsbeschreibung Ausgabe 05/2015 Edition
19
4.5 Bestückung von Bauelementen 03015 / 0201 mit C&P20 A 10xx
oder C&P20 P 4xxx
Die Gehäuseformen, die in SIPLACE Pro für den Bestückprozess ausgewählt werden können,
basieren auf das britische Maßsystem, d.h. auf Zoll (1 Zoll = 2,54 cm). Eine Ausnahme ist die
Gehäuseform 03015, die auf das metrische Maßsystem basiert.
Ab dieser SIPLACE Pro-Version kann zusätzlich zur vorhandenen Gehäuseform 0201 auf Zoll-
Basis auch die neue metrische Gehäuseform 0201 festgelegt werden.
Für die metrische Gehäuseform 0201 ist ein neuer Pipettentyp eingeführt worden, der von den
Bestückköpfen C&P20 A 10xx und C&P20 P 4xxx unterstützt wird. Für C&P20 A 10xx wird die
Pipettennummer 1002 und für C&P20 P 4xxx die Pipettennummer 4102 zugewiesen.
Die Gehäuseformen 0201 (= Zoll-Basis) oder 03015m (= metrisch) können für den Bestückprozess
ausgewählt werden.

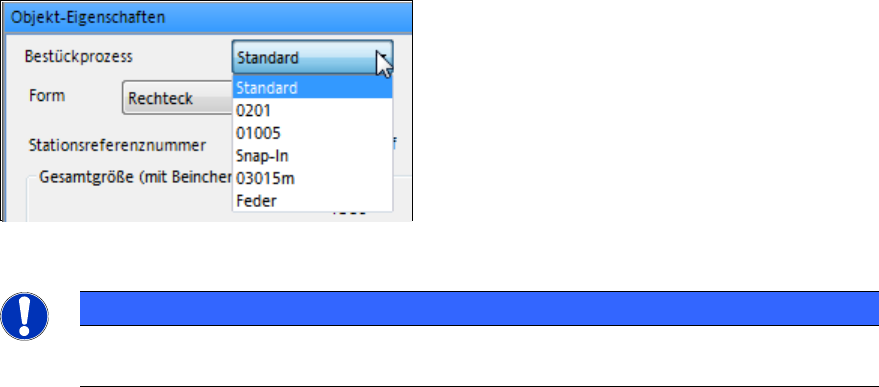

Abbildung 4-12: Gehäuseformen
HINWEIS
SIPLACE Pro behandelt die metrischen Gehäuseformen 0201 wie die Gehäuseformen
03015m. Deswegen muss in diesem Fall 03015m und nicht 0201 ausgewählt werden!
4.6 Automatische Auswahl der Stopper-Positionen für Option "Lange
Leiterplatte"
Der SIPLACE Pro Optimierer wählt die Stopper-Positionen für die Option "Lange Leiterplatte"
automatisch aus.
