SIPLACE Pro V12.1 / Software-Versionsbeschreibung Ausgabe 05/2015 Edition
16
Abbildung 4-8: Reduzierungen – Ansicht Bauelemente
Als Option kann im Report – Rüstung die Abholorte angezeigt werden, für welche eigene
Barcode-Marken auf dem Gurt oder Bauelement vorhanden sein müssen. Dann werden die
Barcode-Marke und ihre Offset-Werte für die Abholorte angezeigt, für welche eine Barcode-Marke
festgelegt ist.
Abbildung 4-9: Report - Rüstung
SIPLACE Pro V12.1 / Software-Versionsbeschreibung Ausgabe 05/2015 Edition
17
Diese Funktion kann im Dialogfenster Reportdetails aktiviert und deaktiviert werden:
Abbildung 4-10: Einstellungen Reportdetails
Wenn die Funktion aktiviert ist, aber das Lesen der Barcode-Marke fehlschlägt, wird das
Bauelement abgeholt und in den entsprechenden Abwurfbehälter abgeworfen. Sobald die
eingestellte Anzahl Abholversuche erreicht ist, wird der Förderer deaktiviert und eine detallierte
Fehlermeldung auf der GUI angezeigt. Der Bediener wird aufgefordert, ein zusätzliches Teachen
durchzuführen.
4.2 Bestückkopf C&P20 P 4xxx auf SIPLACE SX1/SX2 (V2)
SIPLACE Pro unterstützt den Bestückkopf C&P20 P 4xxx auf den Bestückautomaten SIPLACE
SX1/SX2 (V2).
Die Funktionalität und Konfigurationen, die für den Bestückkopf C&P20 gültig sind, werden auch für
den Bestückkopf C&P20 P 4xxx unterstützt.
HINWEIS
Die Bestückköpfe C&P20 P 4xxx und C&P20 sollten nicht auf einer Station kombiniert
werden!
4.3 WDTL – Mehrfach gerüstete Bauelemente im LP-Barcode-Betrieb
mit synchronem Doppeltransport
SIPLACE Pro unterstützt jetzt mehrfach gerüstete Bauelemente im LP-Barcode-Betrieb mit
synchronem Doppeltransport. Mehrfach gerüstete Bauelemente bedeutet, dass die Bauelemente
auf mehr als eine Station gerüstet sind.
Im synchronen Doppeltransport bekommt jede der zwei Leiterplatten dieselbe, eindeutige ID für
den SIPLACE Pro-Auftrag in der ersten Station. Diese ID wird über WDTL durch die Linie
weitergereicht.
Wenn Leiterplatten mit derselben ID zusammen in eine andere Station einfahren, werden sie
zusammen mit demselben SIPLACE Pro-Auftrag bestückt. Dies ist der Normalfall.
SIPLACE Pro V12.1 / Software-Versionsbeschreibung Ausgabe 05/2015 Edition
18
Wenn Leiterplatten mit verschiedenen IDs zusammen in eine andere Station einfahren, werden sie
getrennt und einzeln in asynchronem Transportmodus bestückt.
Voraussetzungen
– Alle Stationen in der Linie müssen mit derselben Stationssoftware ausgestattet sein (Version
708.1 oder höher).
– WDTL muss durch die gesamte Linie möglich sein. Wenn ein SIPLACE-Cluster von einem
Gerät wie z.B. ein AOI-System unterbrochen wird, ist WDTL nur über einzelne LP-Barcodes
möglich.
4.4 "Bauelemente abholen während Markenmessung" konfigurierbar
Bisher wurden für ein schnelleres Durchlaufen die Bauelemente standardmäßig schon abgeholt
und vermessen während die Leiterplatte in die Maschine einfuhr. Dieses Verfahren wurde nur
unterdrückt, wenn Inkpunkte ausgewertet werden mussten.
Ab dieser SIPLACE Pro-Version und Stationssoftware-Version 708.1 kann das Abholverhalten im
Rüstungs-Editor konfiguriert werden.

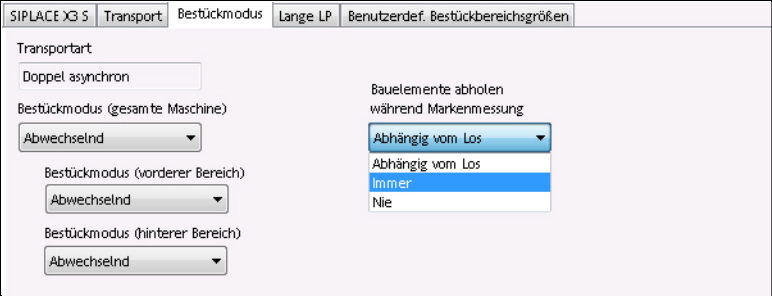

Abbildung 4-11: Einstellungen für Abholen im Voraus
Folgende Einstellungen stehen zur Verfügung:
Abhängig vom Los (Standard)
Das Abholen im Voraus wird abhängig von den Loseigenschaften ausgeführt. Das Abholen im
Voraus wird hauptsächlich unterdrückt, wenn eine der folgenden Bedingungen zutrifft:
– Inkpunkte müssen gemessen werden, um ausgelassene Einzelschaltungen zu ermitteln.
– Es gibt Bauelemente, die am Portal mit der Kamera reduzierte Geschwindigkeit benötigen.
– Es gibt Bauelemente von "langsamen" Förderern (z.B. WPC) auf dem Bestückkopf am Portal
mit der Kamera.
Immer
Das Abholen im Voraus wird immer ausgeführt, auch wenn Inkpunkte vorhanden sind. Diese
Einstellung kann benutzt werden, wenn es bekannt ist, dass die Rate der Inkpunkt-Fehler extrem
niedrig ist.
Nie
Es wird kein Abholen im Voraus ausgeführt. Das System wartet, bis die Marken- und
Inkpunktmessungen erfolgreich abgeschlossen sind. Ein Warnsymbol wird im Rüstungs-Editor
angezeigt, dass die Bestückgeschwindigkeit durch diese Option reduziert ist.
