SIPLACE Pro V12.1 / Software-Versionsbeschreibung Ausgabe 05/2015 Edition
15
Die Ansicht Los – Optimierungsergebnisse zeigt das gelbe Warnsymbol, wenn ein Bauelement
mit der Eigenschaft "Eigene Barcode-Marke" aktiviert ist. Zusätzlich wird ein Barcode-Symbol
angezeigt, wenn Bauelemente mit einer eigenen Barcode-Marke abgeholt wurden. Diese
Abholungen sind nicht in der Anzahl Reduzierten Bestückpositionen enthalten!
Abbildung 4-6: Los – Optimierungsergebnisse – Eigener Barcode aktiviert und BE abgeholt
Die genaue Anzahl Abholungen und Bauelemente mit eigenen Barcode-Marken wird in den
Ansichten der Registerkarte Reduzierungen in der Los-Analyse angezeigt.
Abbildung 4-7: Reduzierungen – Ansicht Linie / Kopf
SIPLACE Pro V12.1 / Software-Versionsbeschreibung Ausgabe 05/2015 Edition
16
Abbildung 4-8: Reduzierungen – Ansicht Bauelemente
Als Option kann im Report – Rüstung die Abholorte angezeigt werden, für welche eigene
Barcode-Marken auf dem Gurt oder Bauelement vorhanden sein müssen. Dann werden die
Barcode-Marke und ihre Offset-Werte für die Abholorte angezeigt, für welche eine Barcode-Marke
festgelegt ist.
Abbildung 4-9: Report - Rüstung
SIPLACE Pro V12.1 / Software-Versionsbeschreibung Ausgabe 05/2015 Edition
17

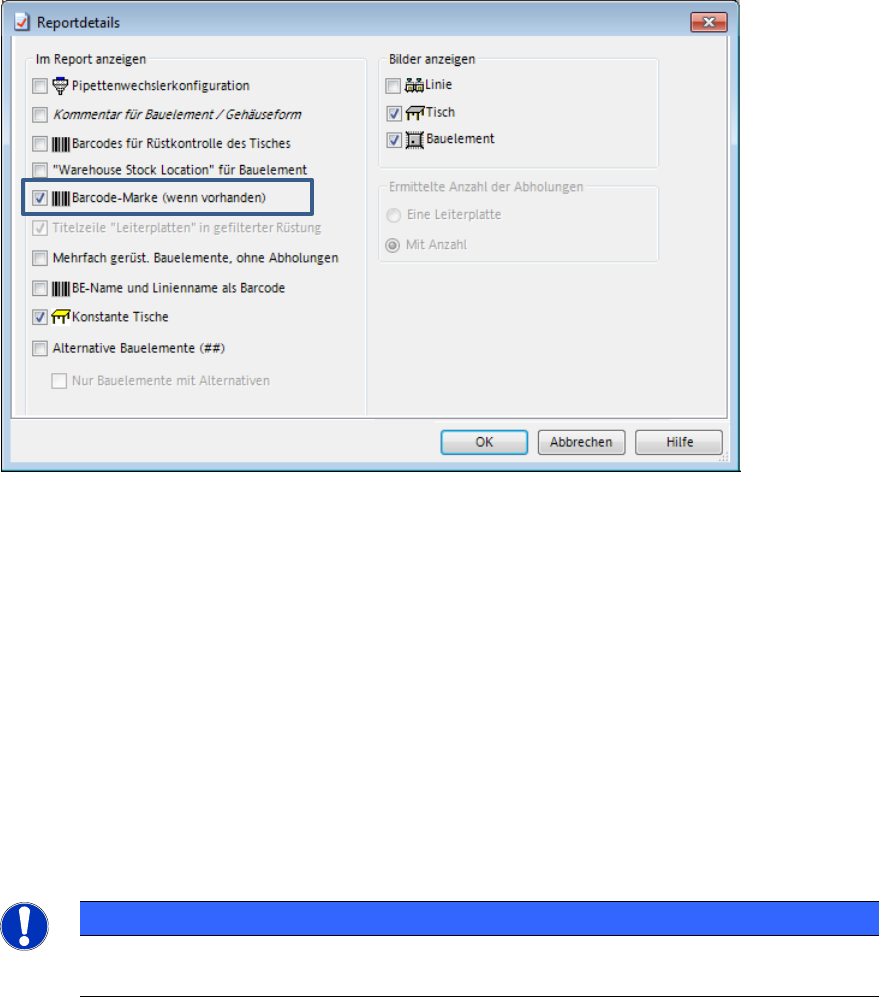

Diese Funktion kann im Dialogfenster Reportdetails aktiviert und deaktiviert werden:
Abbildung 4-10: Einstellungen Reportdetails
Wenn die Funktion aktiviert ist, aber das Lesen der Barcode-Marke fehlschlägt, wird das
Bauelement abgeholt und in den entsprechenden Abwurfbehälter abgeworfen. Sobald die
eingestellte Anzahl Abholversuche erreicht ist, wird der Förderer deaktiviert und eine detallierte
Fehlermeldung auf der GUI angezeigt. Der Bediener wird aufgefordert, ein zusätzliches Teachen
durchzuführen.
4.2 Bestückkopf C&P20 P 4xxx auf SIPLACE SX1/SX2 (V2)
SIPLACE Pro unterstützt den Bestückkopf C&P20 P 4xxx auf den Bestückautomaten SIPLACE
SX1/SX2 (V2).
Die Funktionalität und Konfigurationen, die für den Bestückkopf C&P20 gültig sind, werden auch für
den Bestückkopf C&P20 P 4xxx unterstützt.
HINWEIS
Die Bestückköpfe C&P20 P 4xxx und C&P20 sollten nicht auf einer Station kombiniert
werden!
4.3 WDTL – Mehrfach gerüstete Bauelemente im LP-Barcode-Betrieb
mit synchronem Doppeltransport
SIPLACE Pro unterstützt jetzt mehrfach gerüstete Bauelemente im LP-Barcode-Betrieb mit
synchronem Doppeltransport. Mehrfach gerüstete Bauelemente bedeutet, dass die Bauelemente
auf mehr als eine Station gerüstet sind.
Im synchronen Doppeltransport bekommt jede der zwei Leiterplatten dieselbe, eindeutige ID für
den SIPLACE Pro-Auftrag in der ersten Station. Diese ID wird über WDTL durch die Linie
weitergereicht.
Wenn Leiterplatten mit derselben ID zusammen in eine andere Station einfahren, werden sie
zusammen mit demselben SIPLACE Pro-Auftrag bestückt. Dies ist der Normalfall.
