Driftsvejledning SIPLACE HF-serie 3 Tekniske data
Softwareversion SR.50x.xx Udgave 01/2006 DK 3.4 Automaternes mål og vægt
105
3.4.6 Tekniske data - automaternes mål, vægt
* I forbindelse med beregning af fladelasten blev der taget højde for et ekstra arbejdsrum på 0,5 m på
hver maskinside.
Længde
Med de to monteringssæt 2380 mm
Med et monteringssæt 2103 mm
Uden monteringssæt 1826 mm
Grundmaskinens bredde
HF/3 med komponentvogne, der er
kørt hen til maskinen (placeringssteder 1 + 4)
HF/3 med komponentvogne, der er
kørt hen til maskinen (placeringssteder 2 + 3)
HF med komponentvogne, der er
kørt hen til maskinen (placeringssteder 1 + 4)
HF med komponentvogne, der er
kørt hen til maskinen (placeringssteder 2 + 3)
Inkl. monitorer
Med tastaturer
2810 mm
2382 mm
2382 mm
2382 mm
2831 mm
2804 mm
Automaternes højde
Med advarselslampe
Med påklappede beskyttelsesskærme
Max. 1974 mm
1990 mm (PCB-transporthøjde: 830 mm)
2060 mm (PCB-transporthøjde: 900 mm)
2090 mm (PCB-transporthøjde: 930 mm)
2112 mm (PCB-transporthøjde: 950 mm)
Automaternes frihøjde 120 mm (PCB-transporthøjde: 830 mm)
190 mm (PCB-transporthøjde: 900 mm)
220 mm (PCB-transporthøjde: 930 mm)
240 mm (PCB-transporthøjde: 950 mm)
Vægt
HF/3 (maskine med komponentvogn)
HF/3 (fuldt udstyr med transportører)
HF (maskine med komponentvogn)
HF (fuldt udstyr med transportører)
3826 kg
4153 kg
3742 kg
4069 kg
Stilleflade
HF/3 og HF 6,70 m²
Fladelast *)
HF/3
HF
5,83 kN/m²
6,10 kN/m²
Antal maskinfødder 6
3 Tekniske data Driftsvejledning SIPLACE HF-serie
3.4 Automaternes mål og vægt Softwareversion SR.50x.xx Udgave 01/2006 DK
106
3.4.7 Rangeringsafstand for komponentvognen på HF-automaten
3
3

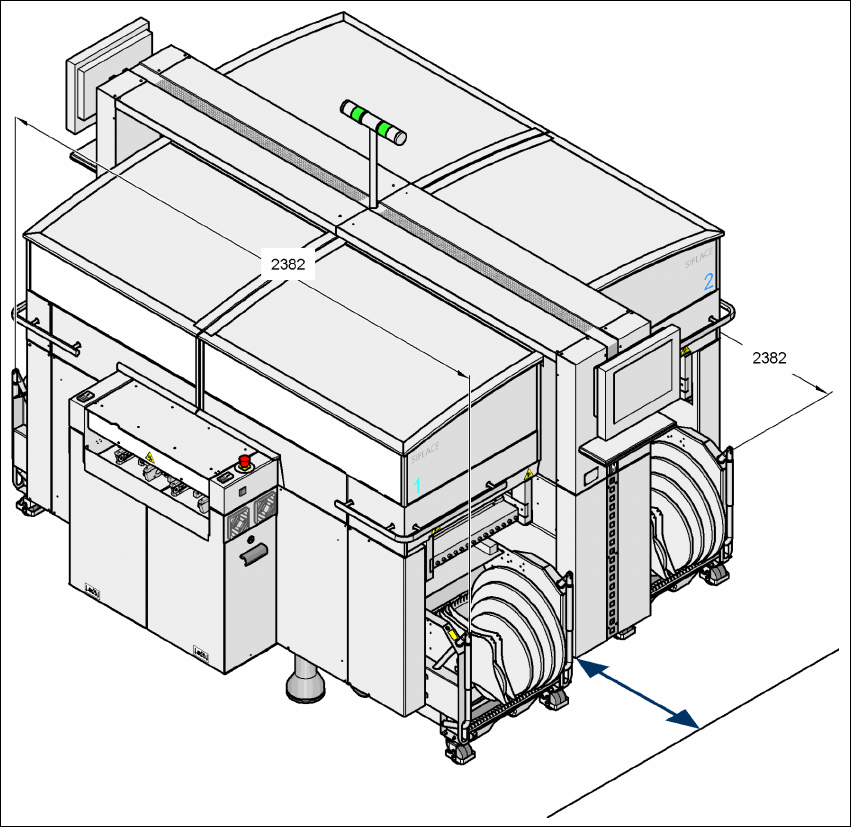

Fig. 3.4 - 7 Rangeringsafstand for komponentvognen på HF-automaten
3
Rangeringsafstanden R for komponentvognen på HF-automaten er: 3
– i placeringssted 2 og 4
600 mm, hvis grebene er klappet ned og
900 mm, hvis grebene er klappet op,
– i placeringssted 1 og 3
750 mm, hvis grebene er klappet ned og
1050 mm, hvis grebene er klappet op.
R 3
Driftsvejledning SIPLACE HF-serie 3 Tekniske data
Softwareversion SR.50x.xx Udgave 01/2006 DK 3.4 Automaternes mål og vægt
107
3.4.8 Rangeringsafstand for komponentvognen på HF/3-automaten
3
3

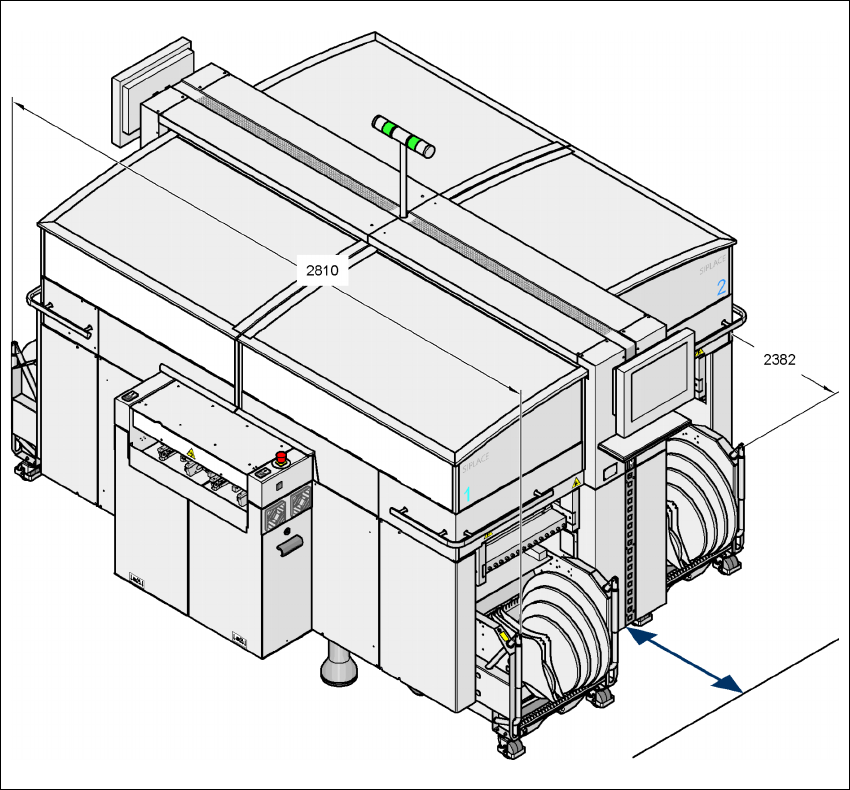

Fig. 3.4 - 8 Rangeringsafstand for komponentvognen på HF/3-automaten
3
Rangeringsafstanden R for komponentvognen på HF/3-automaten er: 3
– i placeringssted 1, 3 og 4
750 mm, hvis grebene er klappet ned og
1050 mm, hvis grebene er klappet op,
– i placeringssted 2
600 mm, hvis grebene er klappet ned og
900 mm, hvis grebene er klappet op.
3
R 3
