Driftsvejledning SIPLACE HF-serie 4 Opstilling og ibrugtagning
Softwareversion SR.50x.xx Udgave 01/2006 DK 4.3 Infrastruktur på opstillingsstedet
167
Æ Sørg for, at gaflen belastes ensartet, når automaten løftes. Et fast underlag mellem gaffel og
automat forhindrer, at automaten vælter, når den løftes. Således undgås en ensidig belast-
ning af maskinens fødder, hvilket ville føre til en deformation af maskinføddernes fastgørelse.
Vi anbefaler, at en ekstra person iagttager løftningen af automaten for at sikre, at automaten
ikke vælter, når den løftes af gaffeltrucken.
4
4.2.4.4 Hvad De ubetinget skal overholde under transporten
ADVARSEL
Vær under transporten opmærksom på, at
alle
maskinens fødder svæver frit over gulvet. Slæber
maskinens fødder på gulvet under transporten eller støder de imod en forhindring, kan maskin-
føddernes fastgørelse blive beskadiget i automatens ramme!
4
4.3 Infrastruktur på opstillingsstedet
4.3.1 Anbefalinger mht. undergrundens beskaffenhed
Automatens undergrund skal være fast og jævn, da dynamiske kræfter kan føre til svingninger på
opstillingsstedet, når automaten er i drift. Svingningernes størrelse afhænger af underbundens
konstruktion. Principielt er følgende egnet, såfremt parametrene for gulvbelastningen osv. over-
holdes:
– Stålbeton-loftskonstruktioner (f.eks. lofter i industrihaller)
– Stålbeton-gulvplader (f.eks. betongulve i industrihaller uden kælder)
– Rum med dobbelt gulv, såfremt der er et stabilt fundament i mellemrummet. For dette mel-
lemfundament gælder de samme opstillingsbetingelser. Det kan være fremstillet af stålbjæl-
ker eller beton.
4
4
4.3.1.1 Maskinvægt og gulvbelastning
Værdierne for maskinvægte og gulvets belastbarhed findes i afsnit 4.1, side 159.
4
4
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE HF-serie
4.3 Infrastruktur på opstillingsstedet Softwareversion SR.50x.xx Udgave 01/2006 DK
168
4.3.1.2 Svingningsgrænseværdier
Automaten er ikke modtagelig over for gulvvibrationer. Alligevel bør efterfølgende svingnings-
grænseværdier overholdes.
4
4
4
4
4
4.3.2 Trykluftforsyning
4.3.2.1 Kontrol af trykluftforsyning
Kontrollér om trykluftforsyningen svarer til de foreskrevede maskinspecifikationer (se tabel i afsnit
3.3
, side 97).
HENVISNING:
I dokumentationen "Netkonfiguration (el og trykluft) for SMD-anlæg hos kunden", artikel-nr.
00191409-xx er forholdsregler beskrevet for at opnå den krævede specifikation.
Æ Fasthold trykluftegenskaberne på opstillingsstedet i en protokol.
Parametre Værdier
Terz-spektralværdi
for svingningshastighed 5 - 100 Hz v < 250 µm/s
v
max
-værdi i tidsforløb v
max
< 1,5 mm/s
Driftsvejledning SIPLACE HF-serie 4 Opstilling og ibrugtagning
Softwareversion SR.50x.xx Udgave 01/2006 DK 4.3 Infrastruktur på opstillingsstedet
169
4.3.2.2 Tryklufttilslutning på automaten
4

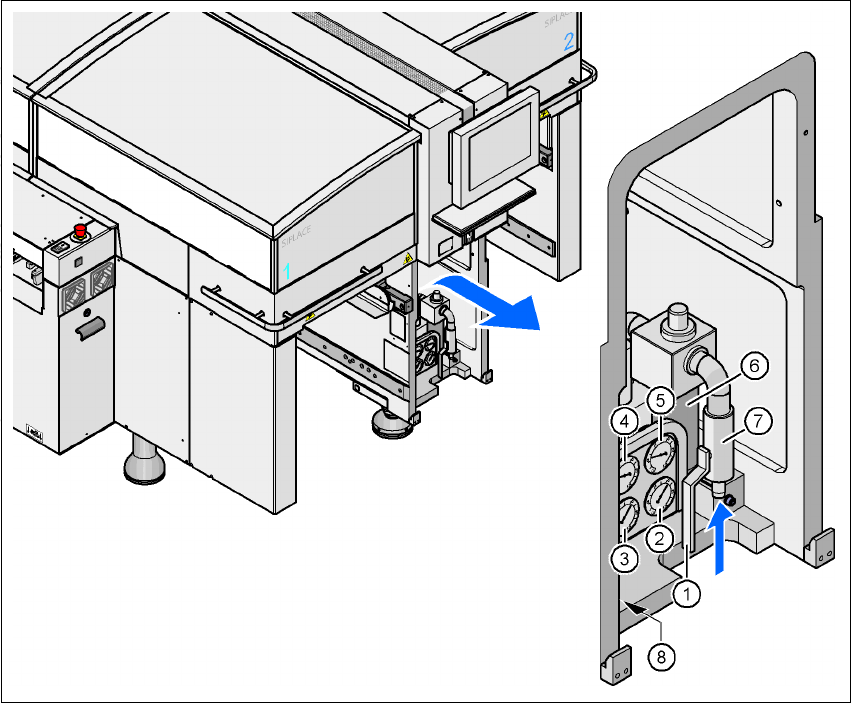

Fig. 4.3 - 1 Tilslutning af trykluftledningen
(1) Afspærringshane i position "ÅBEN" (AUF)
(2) Manometer til visning af forsyningstryk til maskinkomponenterne
Indstillet tryk: 0,5 ± 0,025 MPa, 5,0 ± 0,25 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer til visning af forsyningstryk til portalfordelerne
Indstillet tryk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer til visning af forsyningstryk til bulkcase-transportørerne
Indstillet tryk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (visningsområde: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometer til indgangstryk
Indstillet tryk: 0,5 - 1,0 MPa, 5 - 10 bar (visningsområde: 0 - 1,0 MPa, 0 - 10 bar)
(6) Trykluftfilter
(7) Tryklufttilslutning
(8) Unbracoskrue til fastgørelse af pneumatikmodulet
