Driftsvejledning SIPLACE HF -serie 7 Stationsudvidelser Softwareversion SR.50x. xx Udgave 01/2006 DK 7. 5 Printplade-stregkodelæser 327 7.5.6 Monteringsmuligheder for printplade-stregkodelæse ren 7 Fig. 7.5 - 3 Montering…
7 Stationsudvidelser Driftsvejledning SIPLACE HF-serie
7.5 Printplade-stregkodelæser Softwareversion SR.50x.xx Udgave 01/2006 DK
326
7
7
7
7
7
7.5.5 Advarselsskilt W216 på afdækningskappen på PCB-inputsiden
7
Advarselsskilt W216 "Laserklasse 2" på afdækningen på PCB-inputsiden,
artikel-nr. 03010316-01 (antal pr. automat: 1)
HENVISNING 7
Installeres en PCB-stregkodelæser på automaten, skal man huske at anbringe laseradvarsels-
skiltet W206, som fås som eftermonteringssæt, på afdækningskappen på PCB-inputsiden.
7
1D-stregkodelængde
Enkelttransport
Dobbelttransport, asynkron
Dobbelttransport, synkron
Max. 40 tegn
Max. 40 tegn
Max. 2 x 12 tegn
Optisk visning 4 x LED-funktionsvisning
Akustisk visning Summer
Datagrænseflade RS232, RS 422/485, Ethernet
Elektrisk tilslutning 15-polet D-Sub-HD-stik
RJ45-stik 10baseT
Driftsspænding 10 V- ... 30 V-
Tæthedsgrad Klasse 3
7
7
7
7
7
7
LASERSTRÅLING!
Kig ikke ind i strålen
Laserklasse 2
Driftsvejledning SIPLACE HF-serie 7 Stationsudvidelser
Softwareversion SR.50x.xx Udgave 01/2006 DK 7.5 Printplade-stregkodelæser
327
7.5.6 Monteringsmuligheder for printplade-stregkodelæseren
7

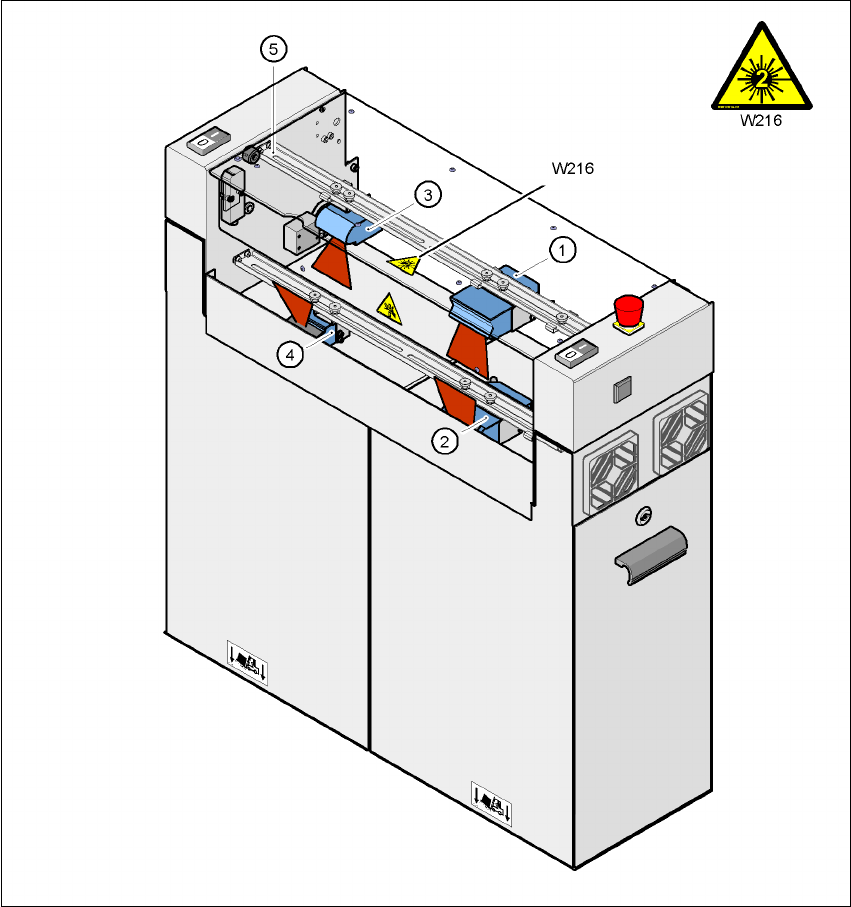

Fig. 7.5 - 3 Monteringsmuligheder for printplade-stregkodelæseren
7
(1) 2D-stregkodelæser "oppe"
(2) 2D-stregkodelæser "nede"
(3) 1D-stregkodelæser "oppe"
(4) 1D-stregkodelæser "nede"
(5) Monteringsskinne
Pos. W216, artikel-nr. 03010316-01
7 Stationsudvidelser Driftsvejledning SIPLACE HF-serie
7.5 Printplade-stregkodelæser Softwareversion SR.50x.xx Udgave 01/2006 DK
328
7.5.7 Positionering af stregkode-etiketter på printpladen
7.5.7.1 Positionering langs med PCB-længdesiden -
Læsestråle
på tværs af
transportretningen
7
Fig. 7.5 - 4 Positionering langs med PCB-længdesiden - læsestråle på tværs af transportretningen
7.5.7.2 Positionering langs med PCB-længdesiden -
Læsestråle
på langs af
transportretningen
7
Fig. 7.5 - 5 Positionering langs med PCB-længdesiden - Læsestråle på langs af transportretningen
Printkort-stregkodelæser Q [mm]
2D oppe 390
1D oppe 390
2D nede 430
1D nede 430
Printkort-stregkodelæser L [mm]
1D oppe 320 - 350
1D nede 380 - 410
