Driftsvejledning SIPLACE HF-serie 4 Opstilling og ibrugtagning
Softwareversion SR.50x.xx Udgave 01/2006 DK 4.5 Tilpasning af komponentvogn til PCB-transporthøjde
223
4.5.1 Advarselshenvisninger
ADVARSEL
Komponentvognens højde må kun indstilles af teknikere fra firmaet Siemens eller certificerede
personer.
Æ Overhold de gældende uheldsforebyggende forskrifter.
Æ Fjern alle transportører fra komponent-bordpladen, når komponentbordet skal indstilles i høj-
den.
4.5.2 Værktøj og hjælpemidler
Til højdeindstilling af komponentvognen har De brug for følgende værktøj og hjælpemidler:
– Hammer
– Dorn, 8 mm
– Ringskrue med M12-gevind til løftning af komponentvogn-bord
– Løfteanordning til løftning af komponentvogn-bord, bærekraft mindst 80 kg
4.5.3 Ændring af komponentvognens højde
ADVARSEL
Løft alle transportørerne væk fra komponentvognens bordplade.
Æ Skru ringskruen i M12-boringen (pos. 1 i Fig. 4.5 - 2) på komponentvognens bord.
Æ Fastgør løfteanordningens krog i ringskruen (pos. 2 i Fig. 4.5 - 2).
Æ Løft komponentvognens bord en smule, til spiralspændestifterne (pos. 3 i Fig. 4.5 - 2) ligger
fri.
Æ Slå spiralstifterne forsigtigt ud på begge sider med dornen.
Æ Sæt spiralspændestifterne ind i boringerne i den ønskede PCB-transporthøjde (pos. 3 i Fig.
4.5 - 2
).
Æ Sænk komponentvognens bord langsomt ned, til spiralspændestifterne ligger på støtteklod-
serne (pos. 4 i Fig. 4.5 - 2
).
4 Opstilling og ibrugtagning Driftsvejledning SIPLACE HF-serie
4.5 Tilpasning af komponentvogn til PCB-transporthøjde Softwareversion SR.50x.xx Udgave 01/2006 DK
224
Æ Skru ringskruen ud af komponentvogn-bordet.
4

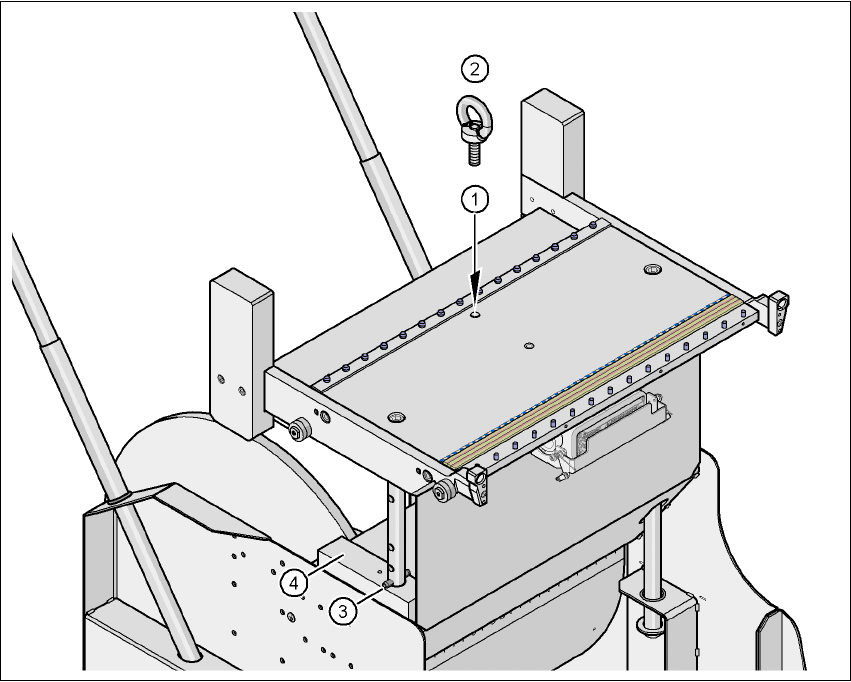

Fig. 4.5 - 2 Ringskruens og flangeskruernes positioner
(1) M12-boring til ringskrue
(2) Ringskrue DIN 580 M12-St
(3) Spiralspændestift, DIN 7343, 8x40 - St, 2 stk.
(4) Støtteklods, 2 stk.
Driftsvejledning SIPLACE HF-serie 5 Opgaver på maskinen
Softwareversion SR.50x.xx Udgave 01/2006 DK 5.1 Personaleprofil
225
5 Opgaver på maskinen
Dette kapitel indeholder forskellige temaer, som kan være en hjælp for Dem i det daglige arbejde
med SIPLACE-linien.
F.eks. forklares det hvordan De allerede på et tidligt tidspunkt kan træffe de nødvendige foranstalt-
ninger for at minimere evt. maskinstop og således opnå en så effektiv produktion som mulig med
SIPLACE-linien.
Derudover indeholder dette kapitel en beskrivelse af betjeningspersonalets og klargøringsperso-
nalets opgaver.
5.1 Personaleprofil
5.1.1 Operatør
5.1.1.1 Operatørens opgaver
Betjeningspersonalet skal normalt have besøgt SIPLACE Operation-Training eller være blevet in-
strueret af specialuddannet personale.
Det er betjeningspersonalets opgaver:
– at kontrollere at komponenterne er forbundet med transportørerne
→ Dette gøres bedst ved at gennemføre en klargøringskontrol flere gange om dagen, helst
når arbejdet overtages af et nyt skiftehold, da dette sikrer, at de rigtige komponenter befinder
sig i maskinen.
– at forsyne transportørerne med tilstrækkelig mange komponenter
– at påfylde komponenter rettidigt og splejse tapene rettidigt
– at kontrollere at komponenterne befinder sig i den rigtige optagningsposition (se Fig. 5.6 - 1
)
– at kontrollere printpladernes materialeflow både i ind- og udgangsbåndet
– at kontrollere bestykningskvaliteten
– at gennemføre stikprøver blandt printpladerne, før de når frem til loddeovnen
– at overholde gældende ESD-forskrifter
– at undgå fejl (se afsnit 5.6
, side 237)
– at holde øje med fejlvisningerne og fejlmeldingerne på stationen og at videregive informatio-
nerne til klargøringspersonalet, hvis det er nødvendigt
– at gennemføre det servicearbejde, der er specificeret i vedligeholdelsesvejledningen
