Driftsvejledning SIPLACE HF-serie 7 Stationsudvidelser
Softwareversion SR.50x.xx Udgave 01/2006 DK 7.1 Pipetteveksler
305
HENVISNING 7
Specialmagasiner kan fremstilles efter samråd med SIEMENS A&D og kendetegnes på en sær-
lig måde.
Hentning af en pipette 7
– Z-aksen på revolverhovedet kører ned.
– Låsepladen (pos. 2 i Fig. 7.1 - 13
, side 306) åbner og frigiver pipetterne.
– Pipetten hentes af pinol på revolverhovedet.
– Z-aksen kører op.
Fralægning af en pipette 7
– Låsepladen (pos. 2 i Fig. 7.1 - 13, side 306) åbner og frigiver pipetterne.
– Z-aksen på Collect&Place-hovedet kører ned og lægger pipetten fra.
– Låsepladen lukker.
– Z-aksen på revolverhovedet kører op.
Frasortering af defekte pipetter 7
– På frasorteringsanordningen (pos. 4 i Fig. 7.1 - 10 og 7.1 - 11) kører Z-aksen på Col-
lect&Place-hovedet 14 mm ned, hvorved den defekte pipette transporteres ind i boringen på
frasorteringsanordningen.
– Z-aksen kører op igen, og pipetten fjernes fra pinol med fjedertrådene.
– Pipetten falder ned i udsmidningsbeholderen.
7 Stationsudvidelser Driftsvejledning SIPLACE HF-serie
7.1 Pipetteveksler Softwareversion SR.50x.xx Udgave 01/2006 DK
306
7

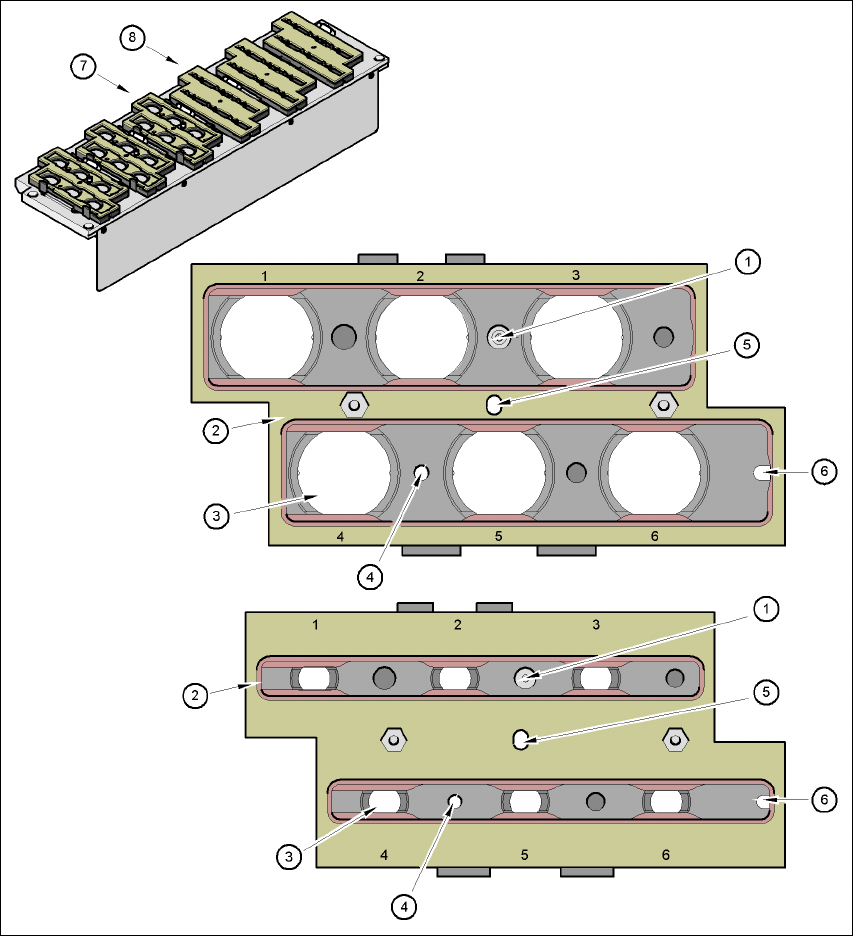

Fig. 7.1 - 13 Magasin og pipettegarager
(1) Positionsmærke
(2) Låseplade
(3) Pipettegarage til pipetter af typen 9xx og 8xx
(4) Boring til cylinderstift til centrering af magasiner
(5) Boring til cylinderstift til skubbemekanisme
(6) Aflangt hul til cylinderstift til centrering af magasiner
(7) Magasin til pipetter af typen 8xx
(8) Magasin til pipetter af typen 9xx
Driftsvejledning SIPLACE HF-serie 7 Stationsudvidelser
Softwareversion SR.50x.xx Udgave 01/2006 DK 7.1 Pipetteveksler
307
7.1.2.6 Betjeningsforskrifter
Æ Inden for en pipettefamilie kan De fylde magasinerne op med forskellige pipettetyper: 8´er-
magasiner f.eks. med pipettetyperne 821, 822, 823, 9er-magasinerne med typerne 911, 914
etc.
HENVISNING 7
Fyld magasinerne op uden for maskinen og skift altid kun hele magasiner. 7
Æ Åben låsepladen og stik pipetterne ind i pipettegaragerne.
Æ Luk låsepladen, så pipetterne ikke kan falde ud af magasinerne.
VÆR FORSIGTIG 7
Magasiner må kun fyldes, når alle pipetterne, der befinder sig i revolverhovedet, er blevet
lagt tilbage i deres magasiner. 7
Æ Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
HENVISNING 7
Æ Sørg for at komponenter ikke falder ned på magasiner. Dette kan medføre, at låsepladen
klemmer.
Æ Sørg desuden for, at komponenter ikke falder ned på frie placeringssteder til transportører.
Komponenterne hæfter på magnetlisten. Transportører, der er anbragt forkert på komponent-
bordet, kan føre til driftsstop. Rengør derfor magasinerne og de frie placeringssteder med re-
gelmæssige mellemrum.
